8. 50コンベヤ駆動軸(φ20からφ25)+スプロケットR交換

2024-6-10 更新

50コンベヤの駆動軸(φ20からφ25)とスプロケットRの交換手順です。

使用工具

六角レンチ、スナップリングプライヤー(穴用、軸用)、モンキーレンチ、ウォーターポンププライヤー、プラスドライバー、マイナスドライバー、ウエス、バール、ペンチ、ラジオペンチ、ソケットレンチ、プラスチックハンマー、鉄ハンマー、フラットバー

PDFダウンロード

目次

  • 作業人数1人
  • 所要時間40分
注意事項
  • 作業を始める前に、必ずMC、コンベヤの電源を切り、コンベヤが完全に停止していることを確認してください。重大な事故につながる可能性があります。
  • 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を着用してください。
  • ご不明な点は、弊社までお問い合わせください。(TEL:076-274-1188)
作業内容
注意事項
STEP1

作業内容

モーターを取外す

[VCモーターの取外し]
2.【モーター交換】VCモーター⇒VCモーターのSTEP1~STEP8を参照してください。

[MGZモーターの取外し]
3. 【モーター交換】MGZモーター⇒VCモーターのSTEP1~STEP8を参照してください。

プラスドライバー、モンキーレンチ、ウォーターポンププライヤー、マイナスドライバー、六角レンチ、スナップリングプライヤー(穴用)

注意事項

・モーター取外し時にモーターを乗せる台車等を準備できる場合は、モーターの配線を外す必要はありません。

STEP2

作業内容

テイクアップのカバー類がある場合は外す

六角レンチ

注意事項

STEP3

作業内容

セットボルトを緩める(左右2個ずつ)

セットボルトは、90度の位置に2本あります。

六角レンチ、モンキーレンチ

注意事項

STEP4

作業内容

ジョイント連結部が横の穴から見える位置までチェーンを回す

ジョイント連結部にはワッシャーと割りピンが付いています。

モンキーレンチ

注意事項

STEP5

作業内容

駆動軸からキーを外す

注意事項

・キーはモーター取付時に必要になります。紛失しないように注意してください。

STEP6

作業内容

テイクアップを外す

六角レンチ、ウエス、バール

注意事項

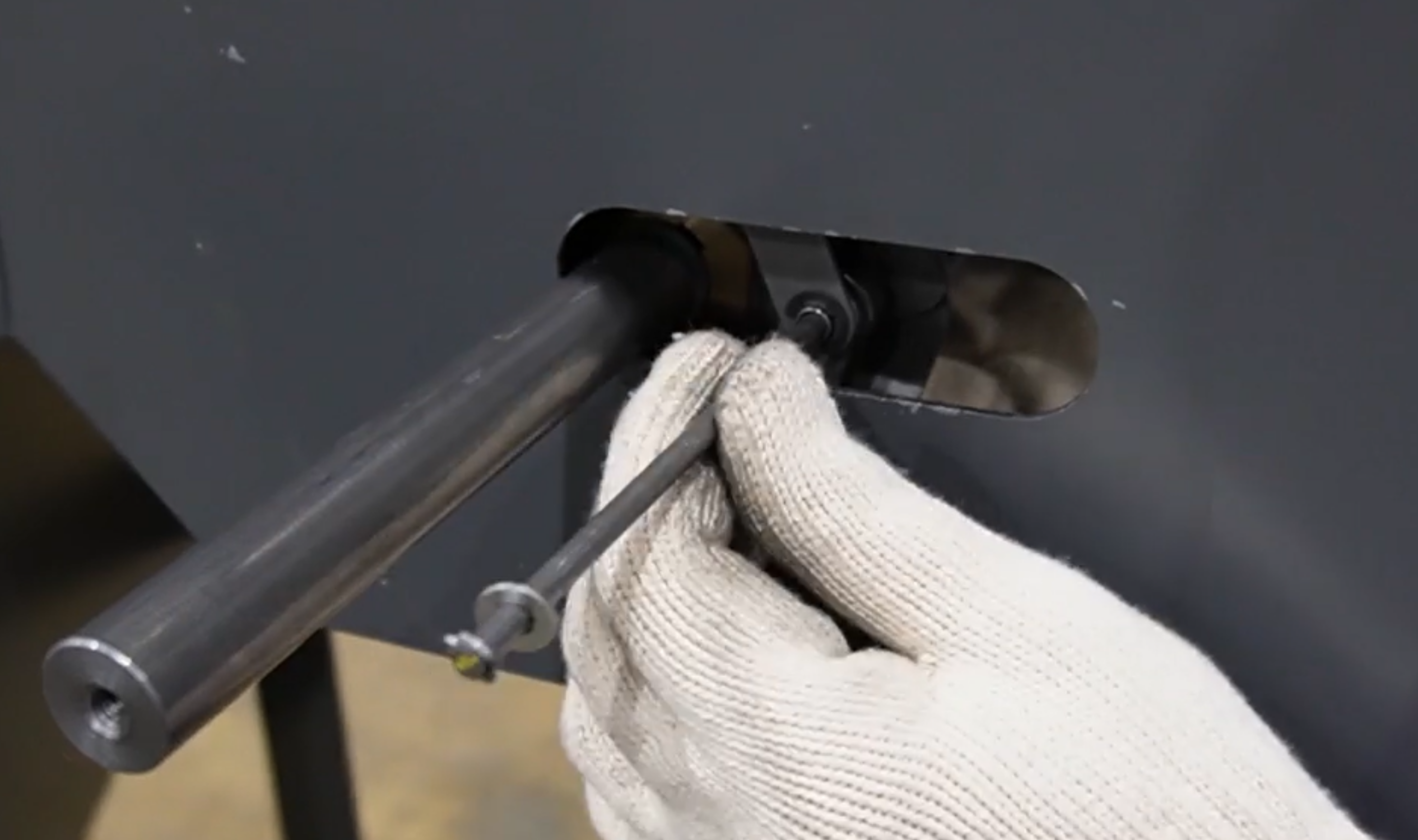

STEP7

作業内容

割りピン、ワッシャーを外しピンを抜く

ペンチ、ラジオペンチ、プラスチックハンマー

注意事項

STEP8

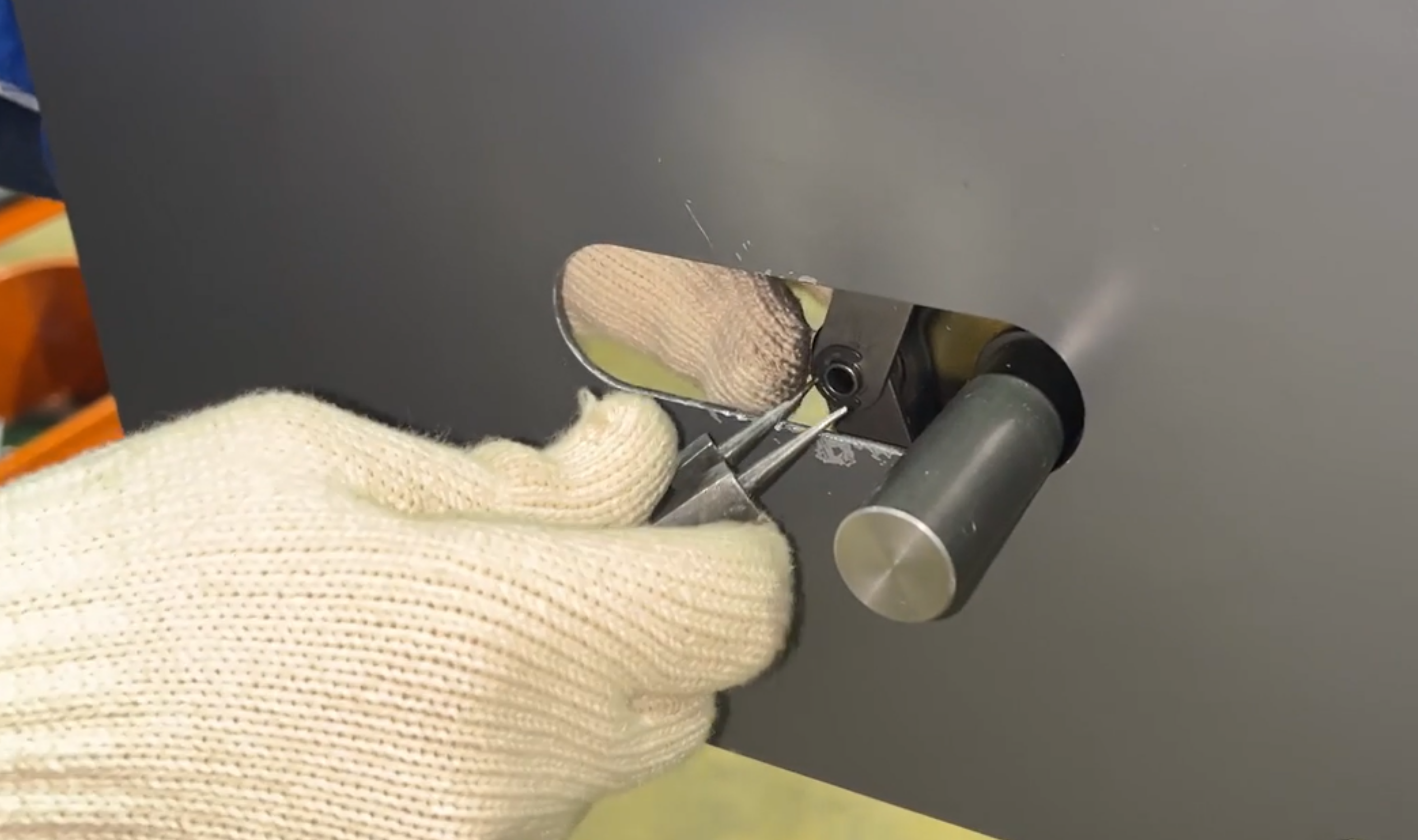

作業内容

Eリングを外す

スナップリングプライヤー(穴用)

注意事項

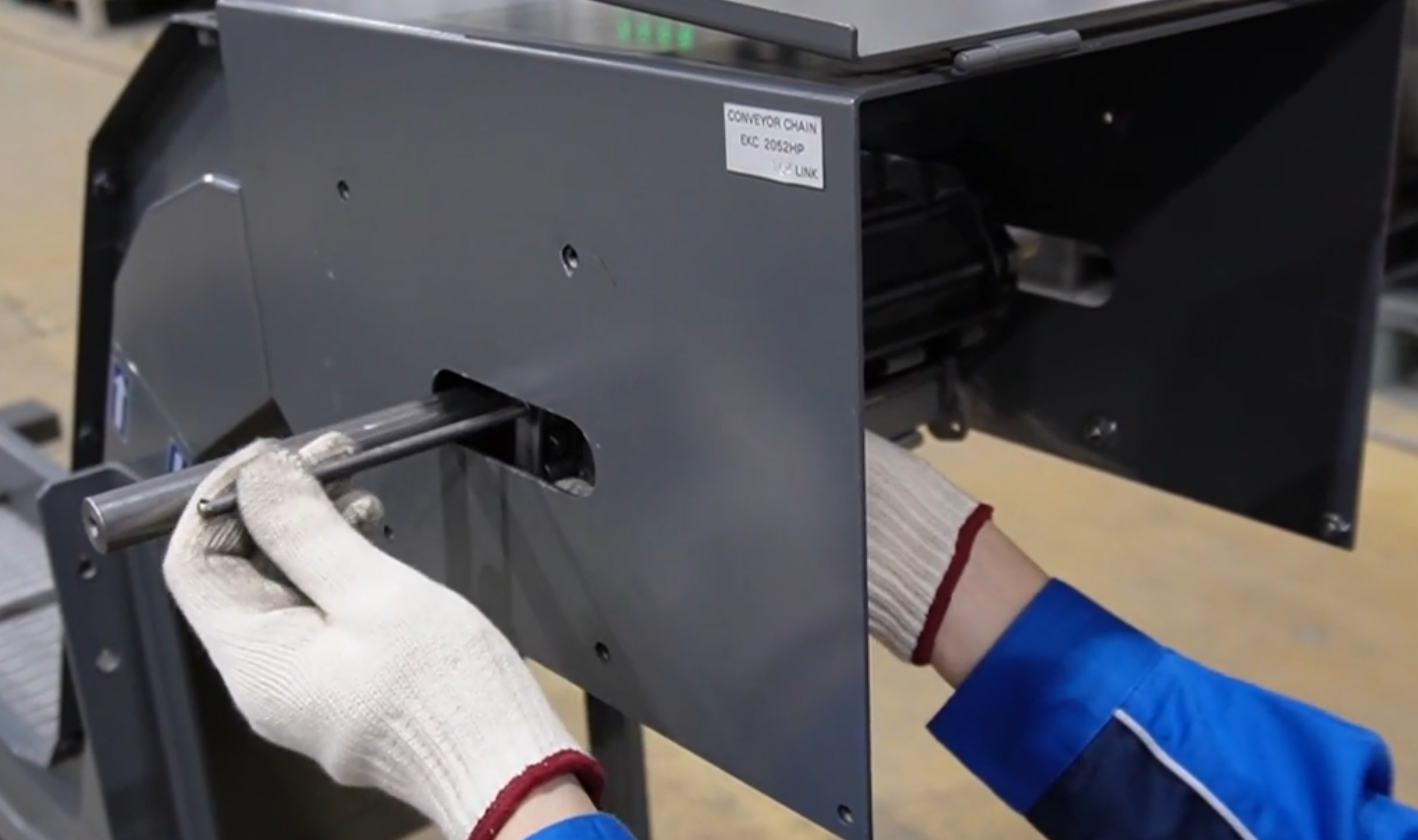

STEP9

作業内容

ジョイント連結部のもう一方のピンを抜きEリングを外す

ピンを抜くと、クリート(またはヒンジプレート)とサイドプレート2枚が外れます。

ペンチ、ラジオペンチ、プラスチックハンマー、スナップリングプライヤー(穴用)

注意事項

STEP10

作業内容

ジョイントを外す

ラジオペンチ

注意事項

STEP11

作業内容

ピンを仮入れする

注意事項

STEP12

作業内容

モーター側のスプロケットのセットボルトを外す

六角レンチ

注意事項

STEP13

作業内容

駆動軸のスナップリング、スプロケットを内側にずらす

鉄ハンマー、フラットバー

注意事項

STEP14

作業内容

駆動軸を外す

注意事項

STEP15

作業内容

φ25の駆動軸にスナップリング、キー、スプロケットを取付ける

スナップリングプライヤー(軸用)

注意事項

STEP16

作業内容

駆動軸を取付ける

注意事項

STEP17

作業内容

スプロケットのセットボルトを締める

左右のスプロケットを左に寄せてからセットボルトを締めてください。

六角レンチ

注意事項

STEP18

作業内容

スプロケットにチェーンを掛けて仮のピンを抜く

注意事項

STEP19

作業内容

ジョイントを取付ける

注意事項

STEP20

作業内容

Eリングを取付ける

ラジオペンチ

注意事項

STEP21

作業内容

ピンを入れる

注意事項

・サイドプレートの向きに注意して取付けてください。

STEP22

作業内容

ワッシャー、割りピンを取付ける

ラジオペンチ

注意事項

STEP23

作業内容

同様にもう一方のピンを入れ、ワッシャーと割りピンを取付ける

ラジオペンチ

注意事項

STEP24

作業内容

テイクアップ形ユニットUCT204からUCT205へ交換する

交換手順は7-1. テイクアップ形ユニット交換(UCT型)のSTEP7~STEP9を参照してください。STEP7の作業を行う前に、ロックナットを緩めてください。

モンキーレンチ、ラジオペンチ、ソケットレンチ

注意事項

STEP25

作業内容

テイクアップを取付ける

六角レンチ

注意事項

STEP26

作業内容

チェーンのテンションを調整する

ソケットレンチ

注意事項

STEP27

作業内容

チェーンのピッチを確認する

コンベヤフレーム側面からピン先の距離を左右均等にします。均等でない場合は、動画のようにプラスチックハンマーで駆動軸を叩いて調整してください。

(プラスチックハンマー)

注意事項

STEP28

作業内容

UCTのセットボルトを締める(左右)

セットボルトは、90度の位置に2本あります。

六角レンチ

注意事項

STEP29

作業内容

テイクアップのカバー類を取付ける

六角レンチ

注意事項

STEP30

作業内容

キーを付ける

注意事項

STEP31

作業内容

モーターを取付ける

[VCモーターの取付け]
2.【モーター交換】VCモーター⇒VCモーターのSTEP12~STEP19を参照してください。

[MGZモーターの取付け]
STEP1:モーターの取外しの逆手順で取付けしてください。

プラスドライバー、六角レンチ、スナップリングプライヤー(穴用)、モンキーレンチ、ウォーターポンププライヤー

注意事項
