7-1. テイクアップ形ユニット交換(UCT型)

2024-6-10 更新

テイクアップ形ユニット(UCT型)の交換手順です。

使用工具

プラスドライバー、モンキーレンチ、ウォーターポンププライヤー、マイナスドライバー、六角レンチ、スナップリングプライヤー(穴用)、ソケットレンチ

PDFダウンロード

  • 作業人数1人
  • 所要時間20分
注意事項
  • 作業を行う前に、MC、コンベヤの電源を切り、コンベヤが完全に停止していることを確認してください。重大な事故につながる可能性があります。
  • 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を着用してください。
  • ご不明な点は、弊社へお問い合わせください。(TEL:076-274-1188)
作業内容
注意事項
STEP1

作業内容

モーターを取外す

[VCモーターの取外し方]
2.【モーター交換】VCモーター⇒VCモーターのSTEP1~STEP7を参照してください。

[MGZモーターの取外し方]
3. 【モーター交換】MGZモーター⇒VCモーターのSTEP1~3、STEP5~STEP8を参照してください。

プラスドライバー、モンキーレンチ、ウォーターポンププライヤー、マイナスドライバー、六角レンチ、スナップリングプライヤー(穴用)

注意事項

STEP2

作業内容

テイクアップブラケットのフタを取外す

六角レンチ

注意事項

STEP3

作業内容

テンションボルトを緩める

テンションボルトのロックナットを緩め、テンションボルトを緩めます。

ソケットレンチ、モンキーレンチ

注意事項

STEP4

作業内容

テイクアップ形ユニット(UCT型)の軸固定用のセットボルトを緩める

セットボルトは、90度の位置に2本あります。

六角レンチ、モンキーレンチ

注意事項

STEP5

作業内容

駆動軸からキーを取外す

(ペンチ)

注意事項

・キーはモーター取付時に必要になります。紛失しないように注意してください。

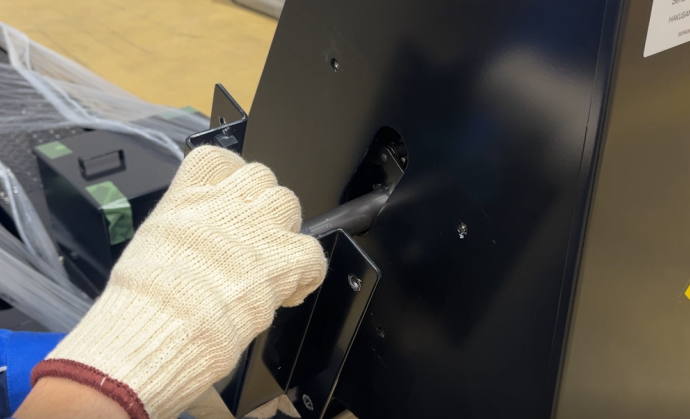

STEP6

作業内容

コンベヤからテイクアップを取外す

六角レンチ

注意事項

STEP7

作業内容

テイクアップブラケットからテイクアップ形ユニットを取外す

Uナットの横に、ドライバーやボルト等を差し込んで、空回りしないようにしてボルトを緩めます。

ソケットレンチ、ボルト又はドライバー

注意事項

STEP8

作業内容

テイクアップ形ユニット(UCT型)のセットボルトを緩める

セットボルトが内側にはみ出していると駆動軸に取り付ける際に軸とセットボルトを傷めてしまいます。

六角レンチ

注意事項

・セットボルトを緩めすぎて、脱落したり紛失したりしないように注意してください。

STEP9

作業内容

テイクアップブラケットに新しいテイクアップ形ユニット(UCT型)を取付ける

①テイクアップ形ユニットをセットボルトがある方を下にして取付けます。

②Uナットは緩め止めがない方からボルトに入れます。
③Uナットの横に、ドライバーやボルト等を差し込んで、空回りしないようにしてボルトを締め込みます。

ボルトはUナットより少し飛び出させます。がたつきが2mm程度になるくらいに締め込み、ボルトは手で軽く回るくらいにします。(左回り、右回りどちらにも回る程度)

ソケットレンチ、ボルト又はドライバー

注意事項

・一度使用したUナットは緩みやすくなるので使用しないでください。

STEP10

作業内容

駆動軸に傷がある場合は、やすりで削る

やすり

注意事項

STEP11

作業内容

コンベヤにテイクアップを取付ける

・駆動軸に入りにくい場合は、テイクアップ形ユニットのセットボルトが締まっていないか確認してください。

・テンションボルトがテール側になるように取付けます。

六角レンチ

注意事項

STEP12

作業内容

コンベヤチェーンのテンションを調整する

[スクレーパーコンベヤのテンション調整手順]
1-2. 【コンベヤチェーンテンション調整手順】スクレーパーコンベヤのSTEP3~5を参照してください。

[フロアーコンベヤのテンション調整手順]
1.【コンベヤチェーンテンション調整⼿順】50タイプフロアーコンベヤのSTEP2~5を参照してください。

ソケットレンチ、モンキーレンチ

注意事項

STEP13

作業内容

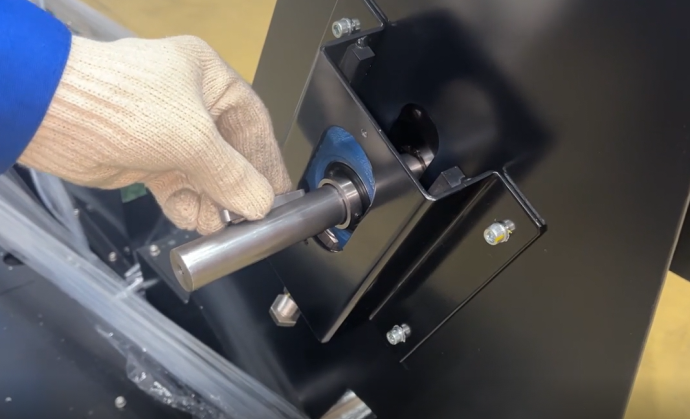

駆動軸にキーを取付ける

注意事項

STEP14

作業内容

テイクアップ形ユニット(UCT型)のセットボルトを締め込む

セットボルトは、90度の位置に2本あります。

六角レンチ、モンキーレンチ

注意事項

STEP15

作業内容

ブラケットフタを取付ける

六角レンチ

注意事項

STEP16

作業内容

モーターを取付ける

[VCモーターの取付け]
2.【モーター交換】VCモーター⇒VCモーターのSTEP12~STEP19を参照してください。

[MGZモーターの取付け]
STEP1:モーターの取外しの逆手順で取付けしてください。

プラスドライバー、六角レンチ、スナップリングプライヤー(穴用)、モンキーレンチ、ウォーターポンププライヤー

注意事項
