34. ヒンジプレート交換
2026-7-13 更新
動画マニュアル
目次
- STEP １ 交換したいヒンジプレートを排出部まで移動させる
- STEP 2 モーターを取外す
- STEP 3 ブラケットフタを取外す
- STEP ４ テンションを緩める
- STEP 5 ピンを取外す
- STEP ６ ブッシュナットを取外す
- STEP ７ 新しいヒンジプレートを取付ける
- STEP ８ 平ワッシャー2枚と割りピンを取付ける（両側）
- STEP ９ チェーンを回し、ヒンジプレートの下側にピンを入れやすい位置まで移動させる
- STEP 10 STEP7.8と同様の手順でヒンジプレートの下側のピンを取付ける
- STEP 11 テンションを調整する
- STEP 12 ブラケットフタを取付ける
- STEP 13 モーターを取付ける
- 作業人数1人
- 所要時間40分
- 作業を始める前に必ず、MC、コンベヤの電源を切り、コンベヤが完全停止していることを確認してください。
- 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
- 不明な点は、弊社までお問い合わせください。（TEL:076-274-1188)
作業内容
注意事項
STEP１
作業内容

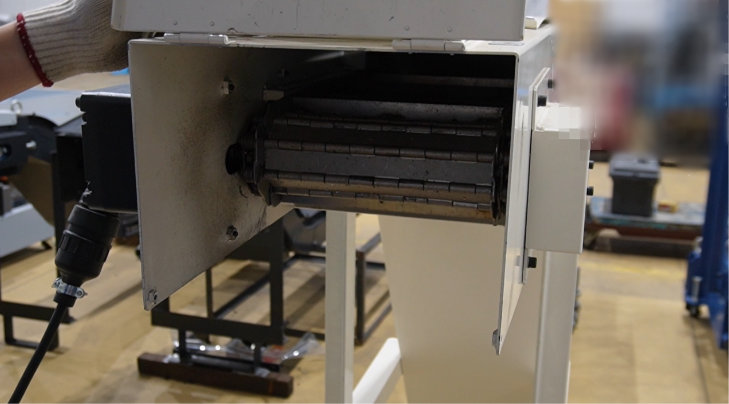

交換したいヒンジプレートを排出部まで移動させる
注意事項
STEP2
作業内容

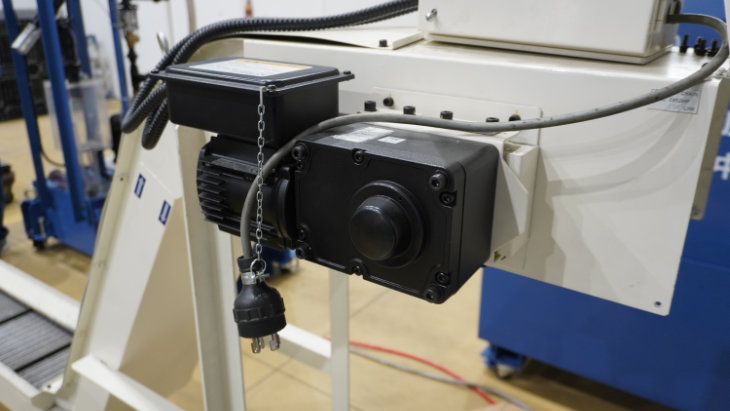

モーターを取外す
［VCモーターの取外し］
2.【モーター交換】VCモーター⇒VCモーターのSTEP1~STEP8を参照してください。
［MGZモーターの取外し］
3. 【モーター交換】MGZモーター⇒VCモーターのSTEP1~STEP8を参照してください。
注意事項
・モーター取外し時にモーターを乗せる台車等を準備できる場合は、モーターの配線を外す必要はありません。
STEP3
作業内容

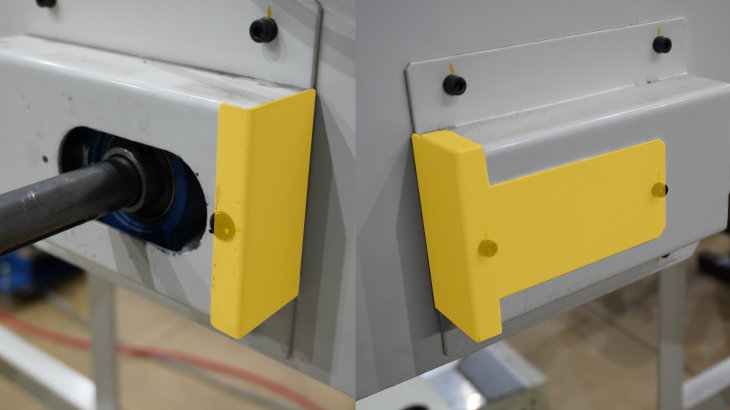

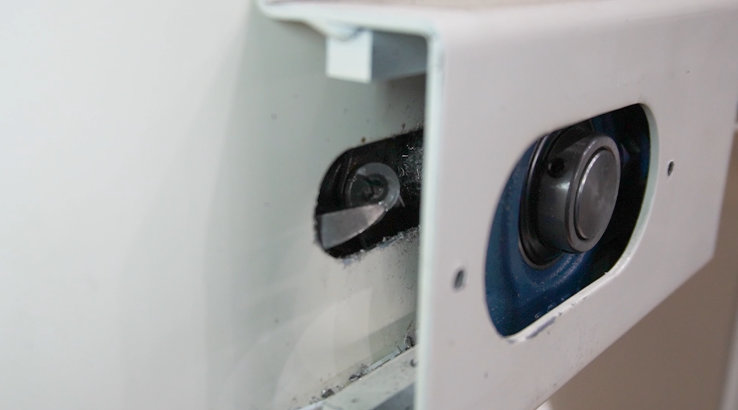

ブラケットフタを取外す
六角レンチ
注意事項
STEP４
作業内容

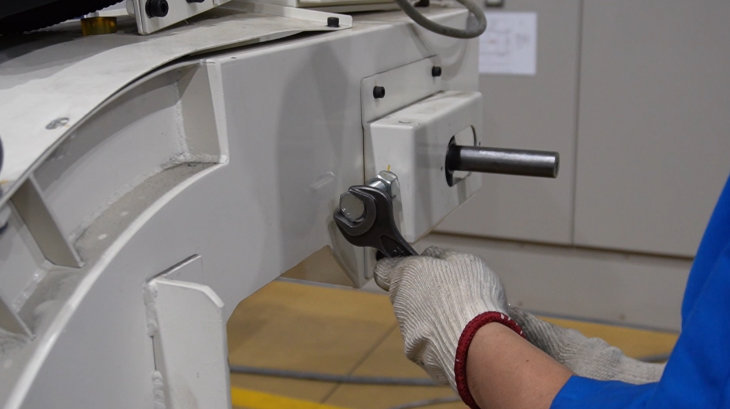

テンションを緩める

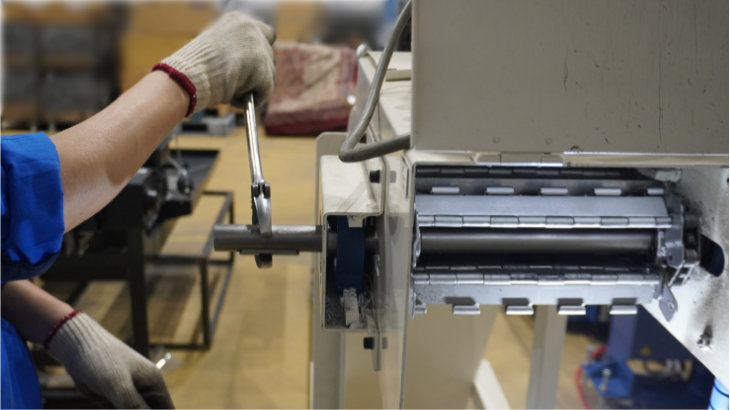

テンション調整ボルトのナットを緩め、チェーンのテンションを左右均等に３～５ｍｍほど緩めてください。
スパナ
注意事項
STEP5
作業内容
ピンを取外す

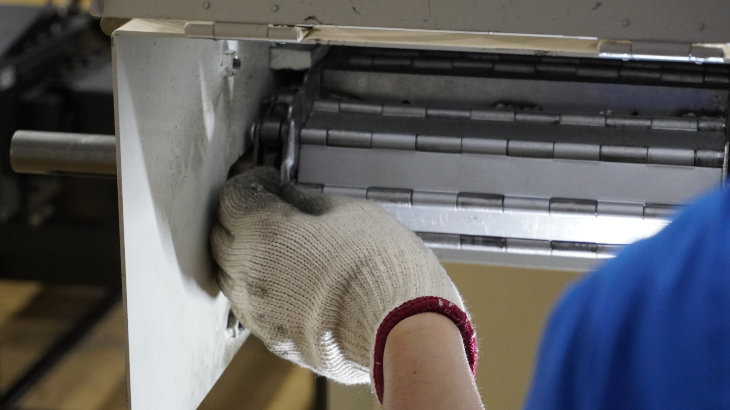

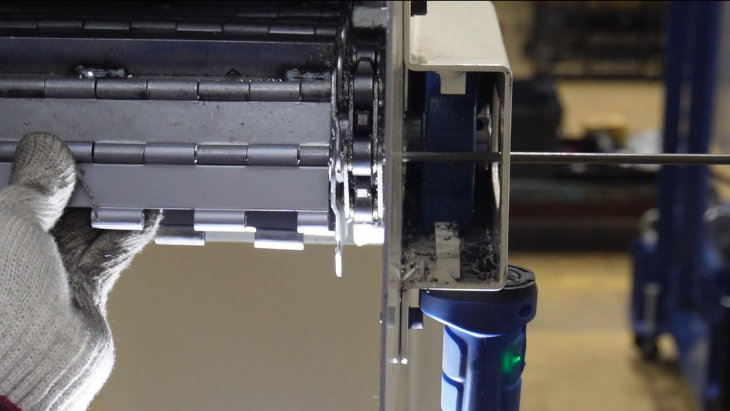

交換したいヒンジプレートの上側と下側のピンを2本取外してください。ピンが割りピン仕様の場合は、割りピンを外してください。

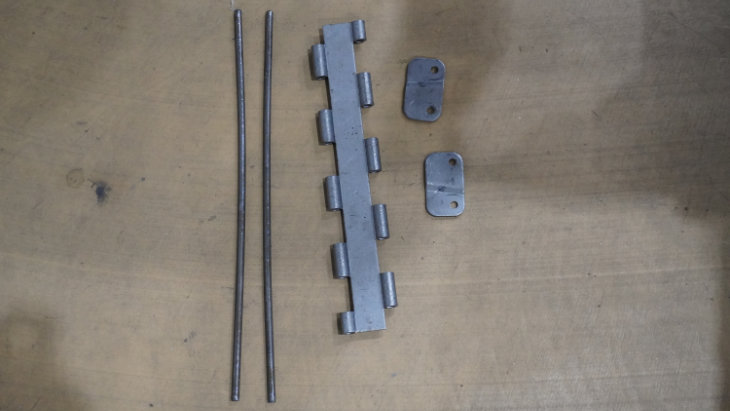

サイドプレート2枚も一緒に外れます。
ペンチ、ハンマー
注意事項
STEP６
作業内容

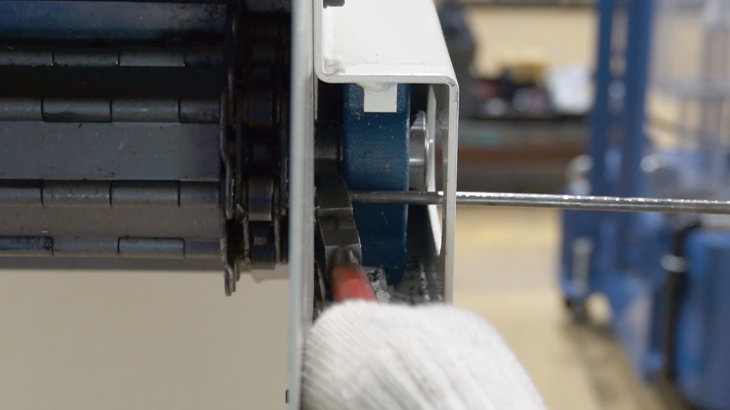

ブッシュナットを取外す
ペンチ
注意事項
STEP７
作業内容

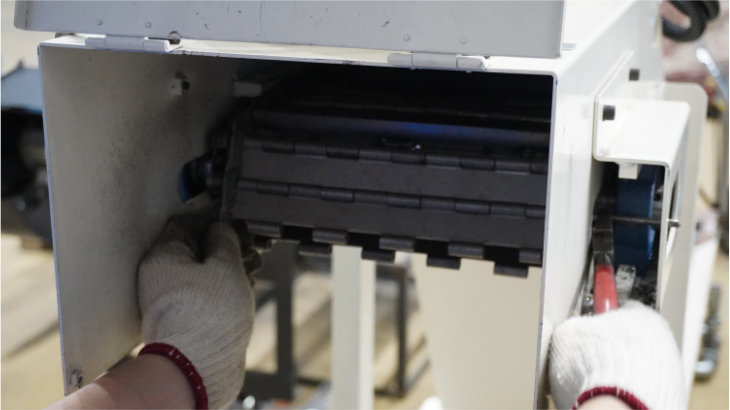

新しいヒンジプレートを取付ける
まずは、STEP7.8の手順で上側のピンを取付けてヒンジプレートをチェーンに繋げます。
ペンチ、ハンマー
注意事項

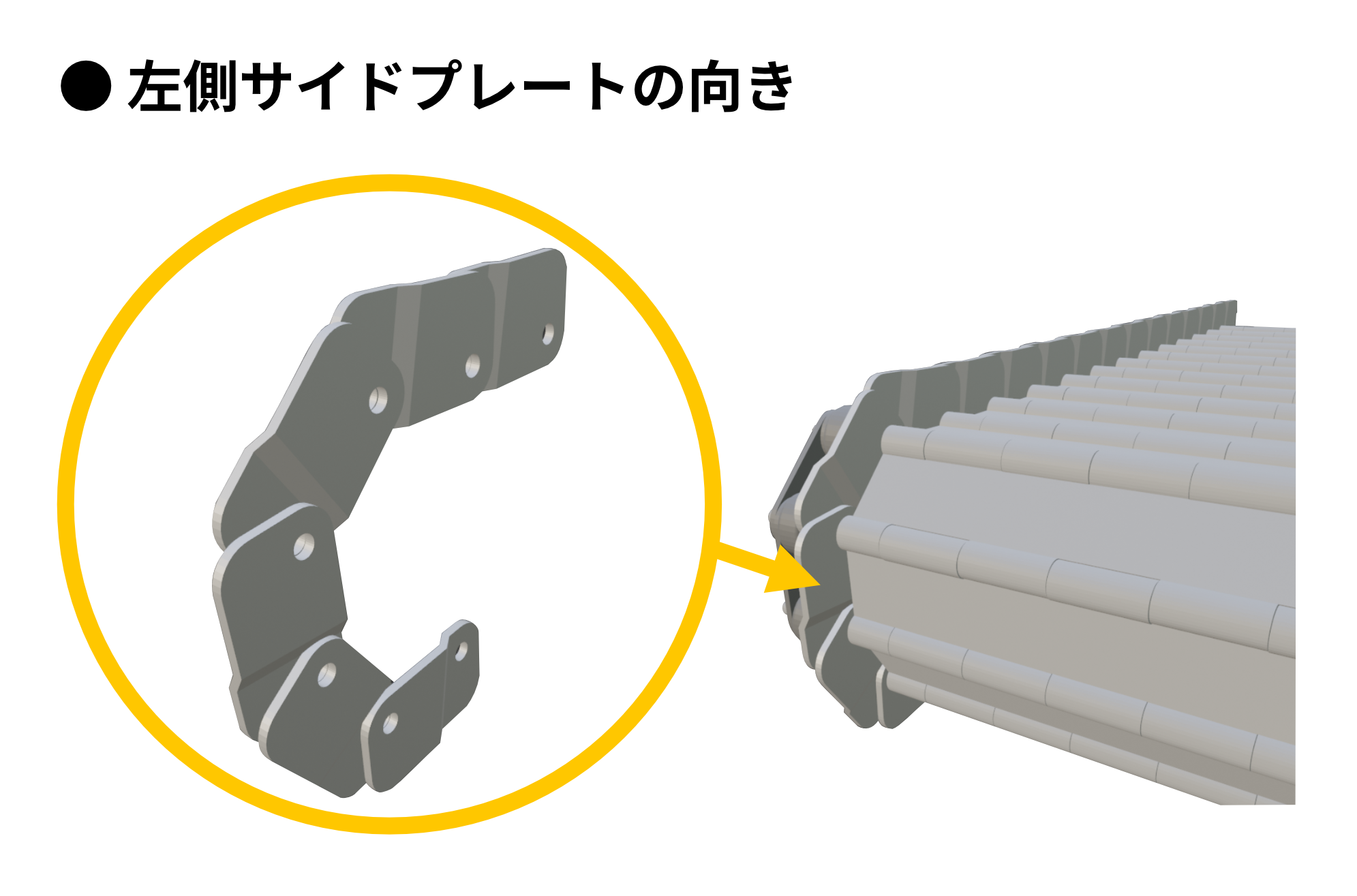

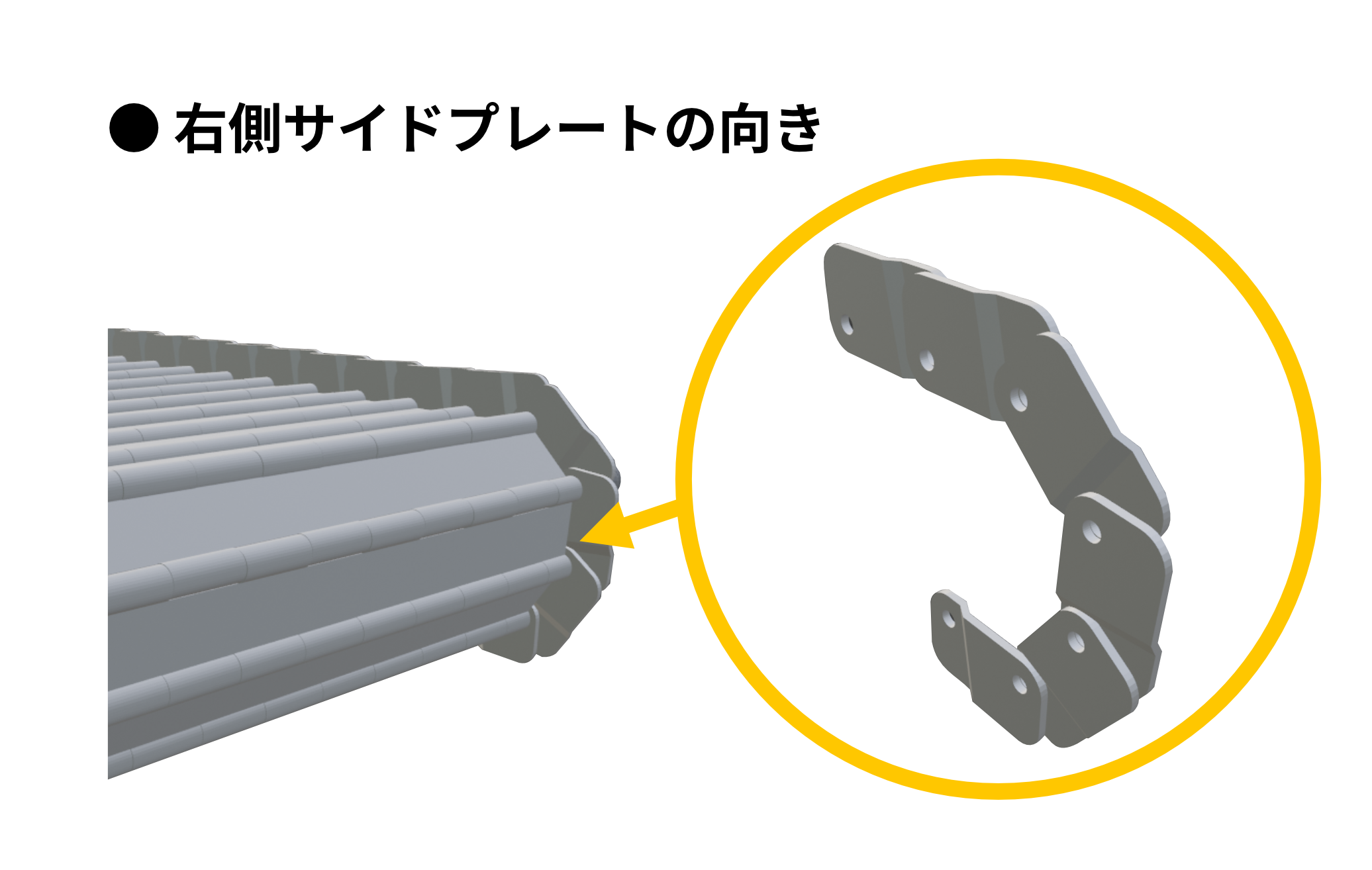

- サイドプレート取付時、サイドプレートの向きに注意してください。
STEP８
作業内容
平ワッシャー2枚と割りピンを取付ける（両側）
ラジオペンチ
注意事項
・交換したいヒンジプレートがジョイント連結部のヒンジプレートの場合は、平ワッシャーを1枚だけ取付けてください。
STEP９
作業内容

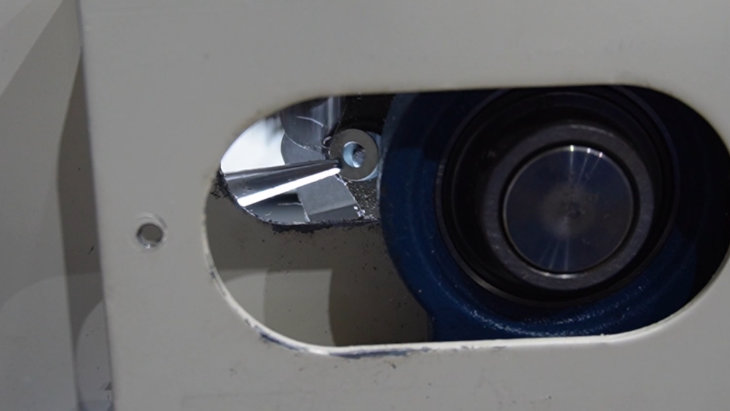

チェーンを回し、ヒンジプレートの下側にピンを入れやすい位置まで移動させる
スパナ
注意事項
STEP10
作業内容
STEP7.8と同様の手順でヒンジプレートの下側のピンを取付ける
ペンチ、ハンマー、ラジオペンチ
注意事項

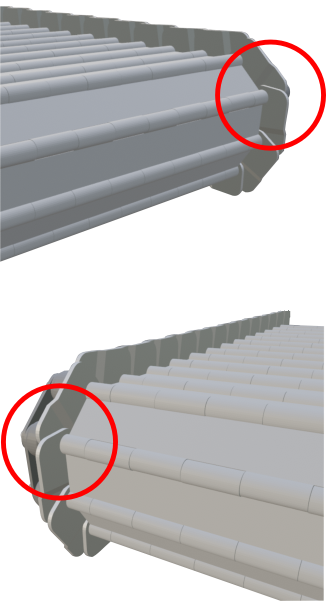

- サイドプレート同士の重なり部に注意してください。
STEP11
作業内容

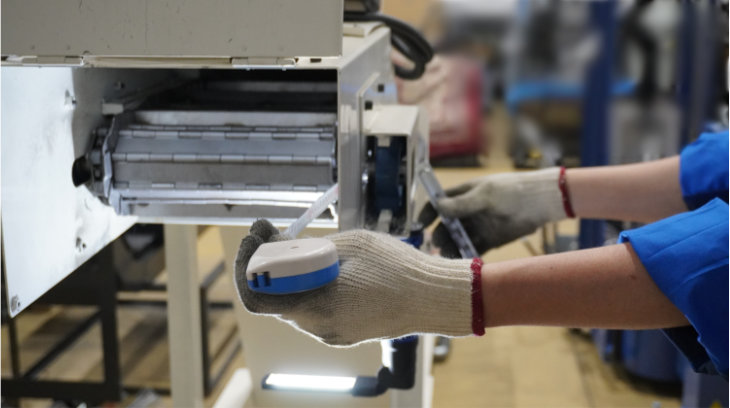

テンションを調整する
手順は1.【コンベヤチェーンテンション調整】50タイプフロアーコンベヤまたは1-3.【コンベヤチェーンテンション調整】80タイプフロアーコンベヤを参照してください。
スケール
注意事項
- 50タイプ、80タイプの区別はチェーン銘板を参照してください。チェーン銘板は排出部付近に取付けてあります。
■ 50タイプ：2052
■ 80タイプ：2082
STEP12
作業内容
ブラケットフタを取付ける
六角レンチ
注意事項
STEP13
作業内容
モーターを取付ける
［VCモーターの取付け］
2.【モーター交換】VCモーター⇒VCモーターのSTEP12~STEP19を参照してください。
［MGZモーターの取付け］
STEP2:モーター取外しの逆手順で取付けしてください。
注意事項
