33. 【スクレーパーコンベヤ】カキ板アタッチ交換
2026-6-9 更新
動画マニュアル
目次
- STEP 1 センターカバー、ブラケットフタを取外す
- STEP 2 カキ板を取外す
- STEP 3 モーターを使い、カキ板を外した部分を排出口まで移動させる
- STEP 4 モーターを取外す
- STEP 5 チェーンのテンションを少し緩める
- STEP 6 アタッチのリンクから出ている部分を削る（片側）
- STEP 7 リンクとリンクの間にタガネを打ち付けてリンクを外す
- STEP 8 リンクプレートを切断して取外す
- STEP 9 チェーンに残ったジョイントのピンを取る
- STEP 10 新しいジョイントを取付ける
- STEP 11 割りピンを取付ける
- STEP 12 反対側のアタッチ部分もSTEP6-STEP11と同様の手順で交換する
- STEP 13 手動で駆動軸を回し、アタッチ部分をコンベヤ上部まで移動させる
- STEP 14 カキ板を取付ける
- STEP 15 テンションを調整する
- STEP 16 センターカバー、ブラケットフタを取付ける
- STEP 17 モーターを取付ける
- 作業人数1人
- 所要時間40分
- 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
- 不明な点は、弊社までお問い合わせください。（TEL:076-274-1188）
作業内容
注意事項
STEP1
作業内容

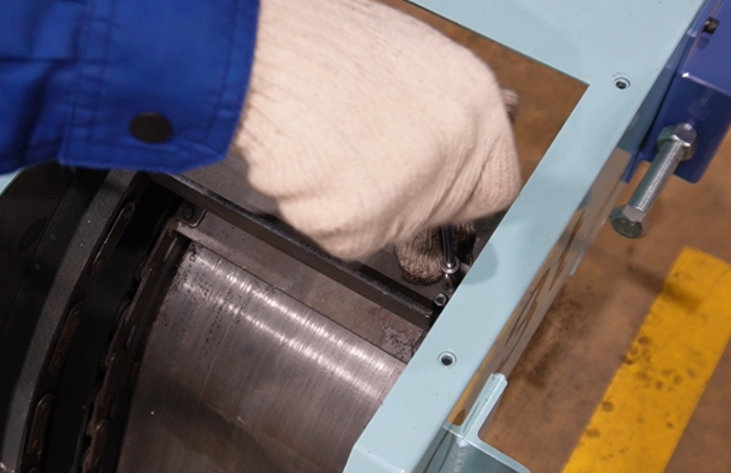

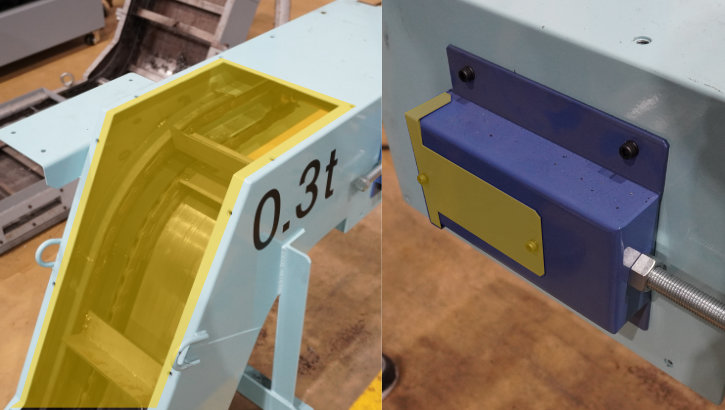

センターカバー、ブラケットフタを取外す
六角レンチ
注意事項

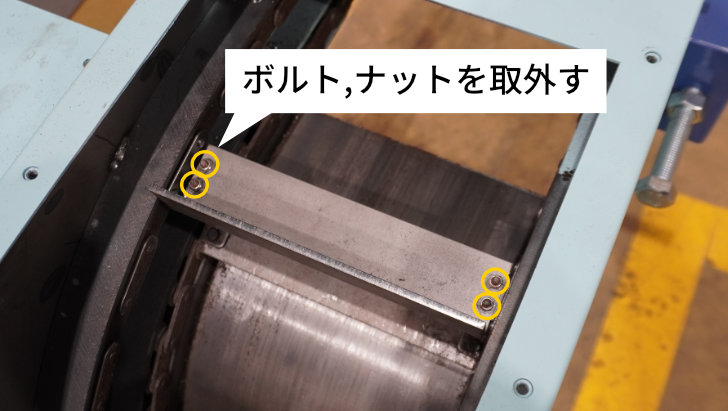

STEP2
作業内容
カキ板を取外す
アタッチ交換箇所を排出部近くまで移動させ、カキ板のボルト、ナットを4ヵ所外し、カキ板を取外してください。
インパクトレンチ、スパナ
注意事項
- コンベヤ内にナットやボルトを落とさないように注意してください。
- 取外し時には必ず電源を切ってから行ってください。
- 連続してカキ板を取外すとチェーンがレールから脱線する可能性があるため注意してください。

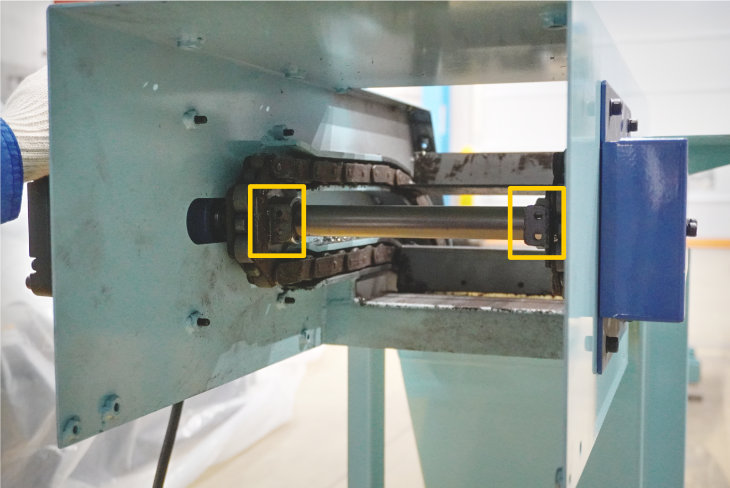

STEP3
作業内容
モーターを使い、カキ板を外した部分を排出口まで移動させる
注意事項
- コンベヤを回転させる際は、巻き込み等に十分注意し、安全を確認してから作業を行ってください。
STEP4
作業内容

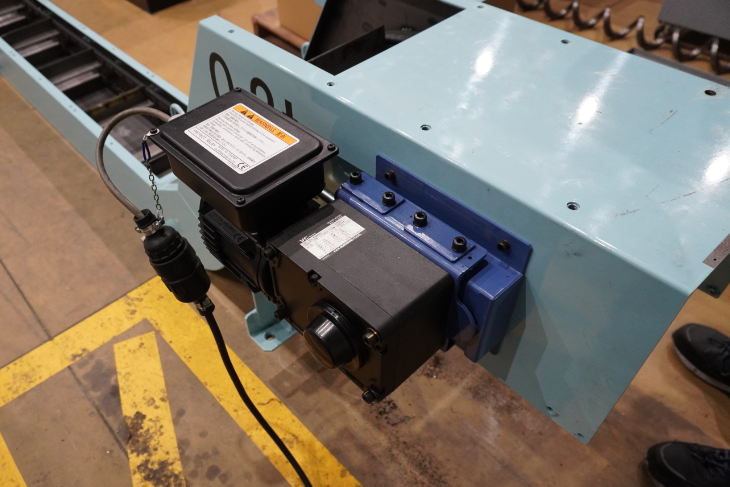

モーターを取外す
［VCモーターの取外し］
2.【モーター交換】VCモーター⇒VCモーターのSTEP1~STEP8を参照してください。
［MGZモーターの取外し］
3. 【モーター交換】MGZモーター⇒VCモーターのSTEP1~STEP8を参照してください。
注意事項
STEP5
作業内容

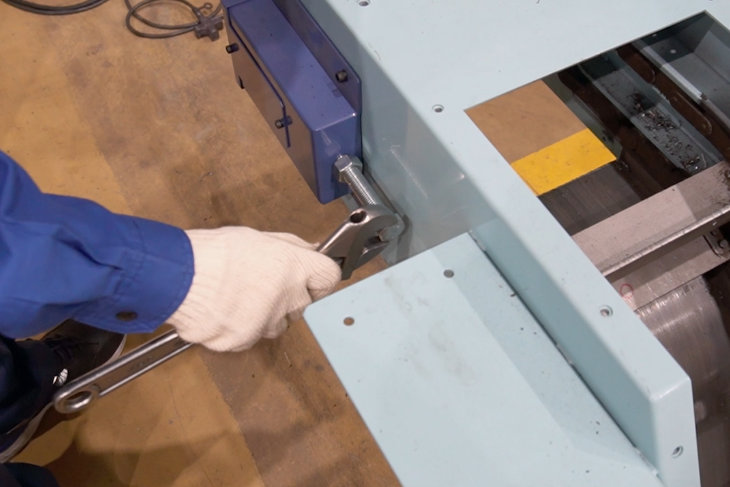

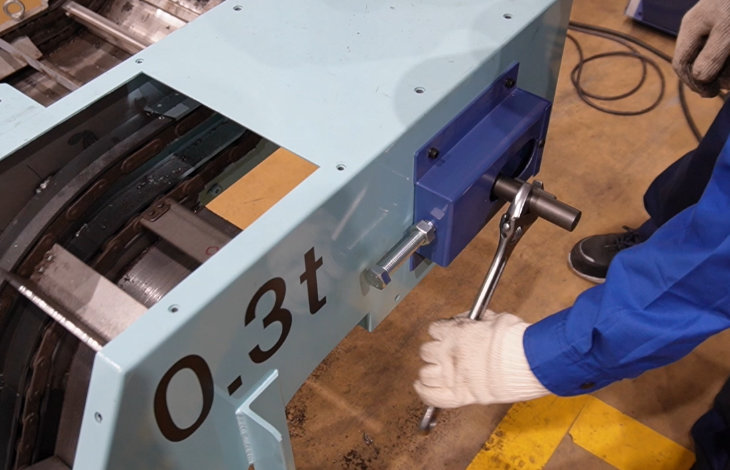

チェーンのテンションを少し緩める
テンション調整ボルトのナットを緩め、テンション調整ボルトを3～5ｍｍ、左右均等に緩めてください。
モンキーレンチ
注意事項

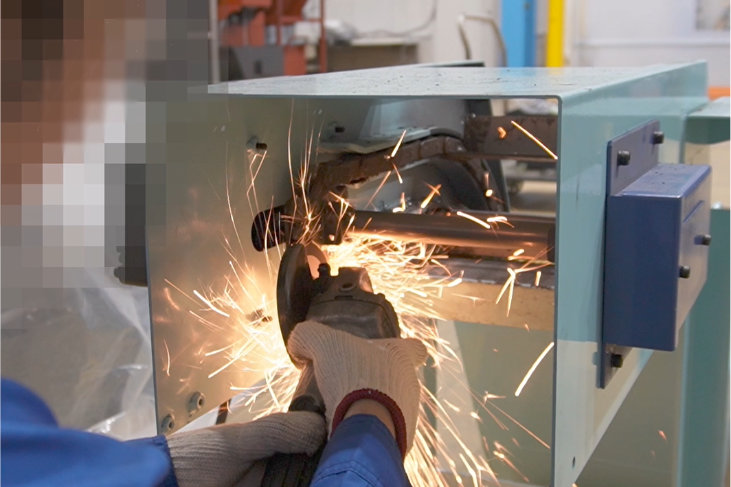

STEP6
作業内容

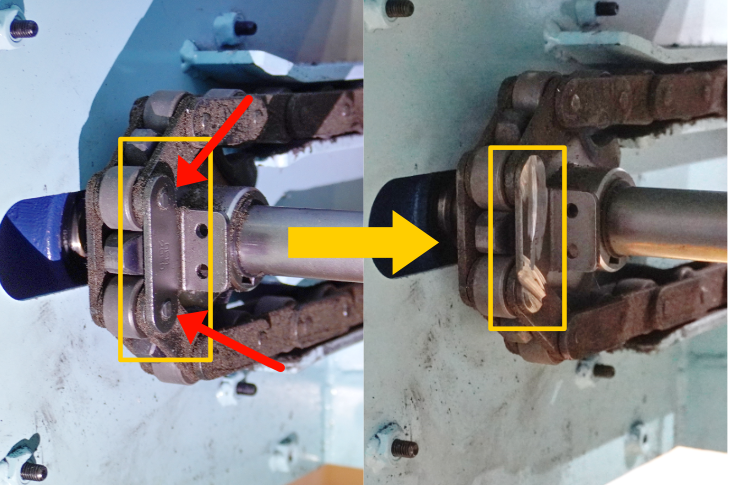

アタッチのリンクから出ている部分を削る（片側）
グラインダー
注意事項
- グラインダー使用時にはねる事もあるため十分注意してください。

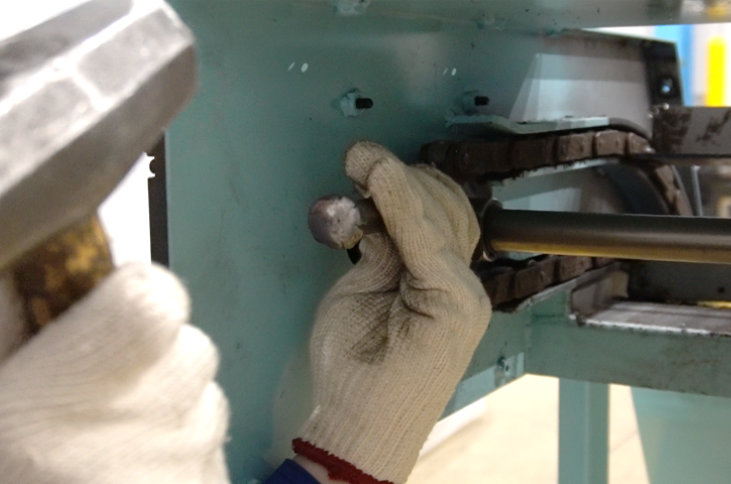

STEP7
作業内容

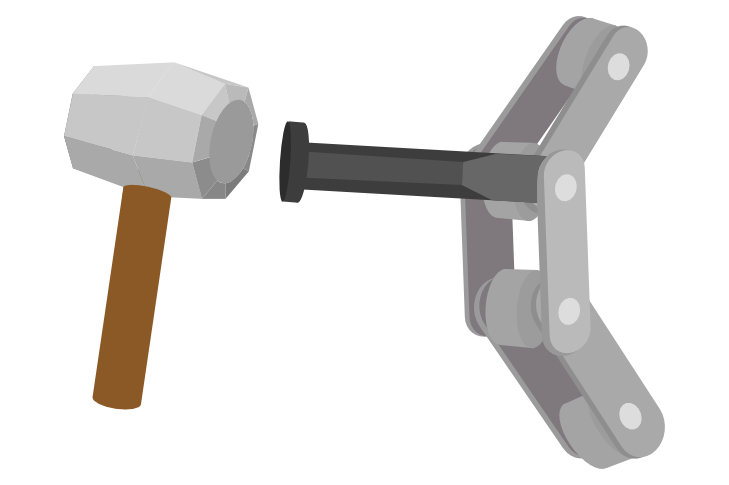

リンクとリンクの間にタガネを打ち付けてリンクを外す
ハンマーのヘッドが重たい方が力がかかり外れやすいです。
タガネ、ハンマー
注意事項
STEP8
作業内容

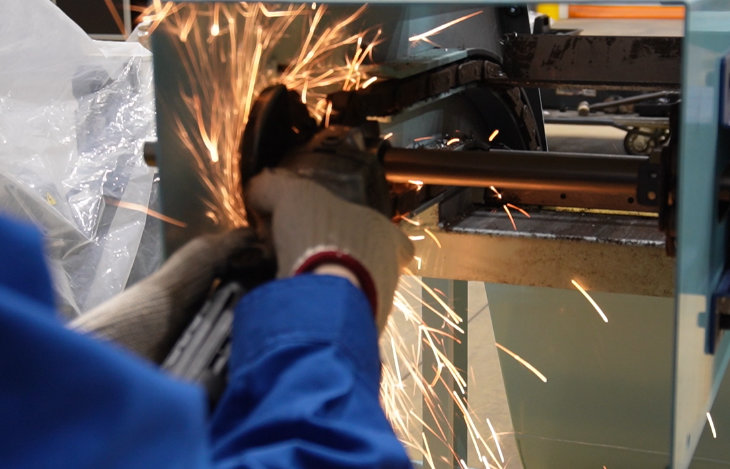

リンクプレートを切断して取外す
グラインダー
注意事項

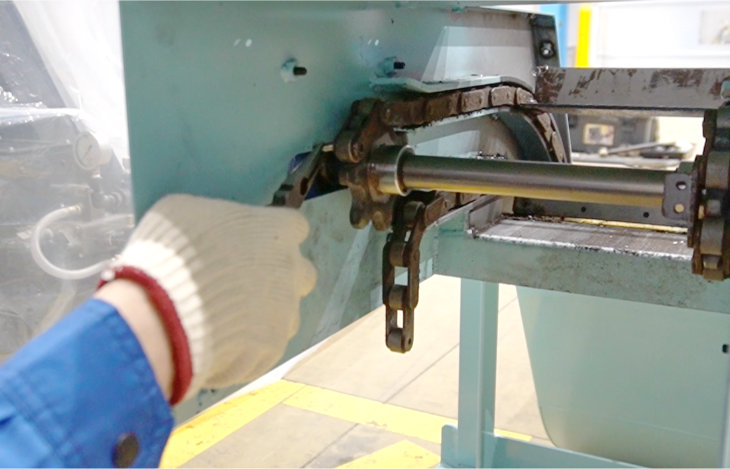

STEP9
作業内容

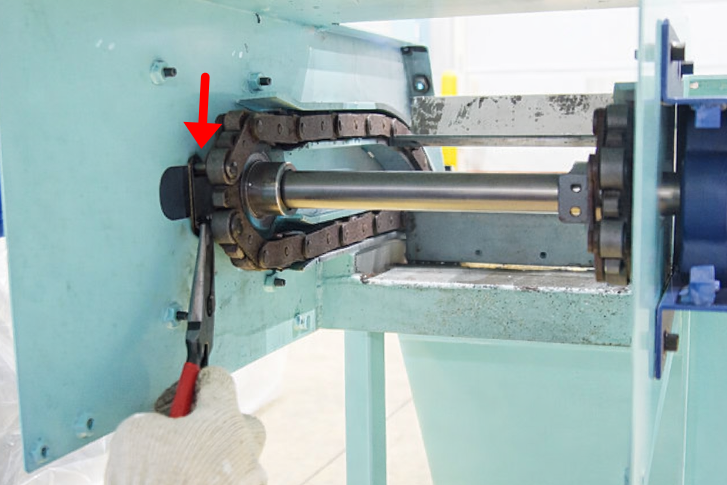

チェーンに残ったジョイントのピンを取る
ラジオペンチ
注意事項

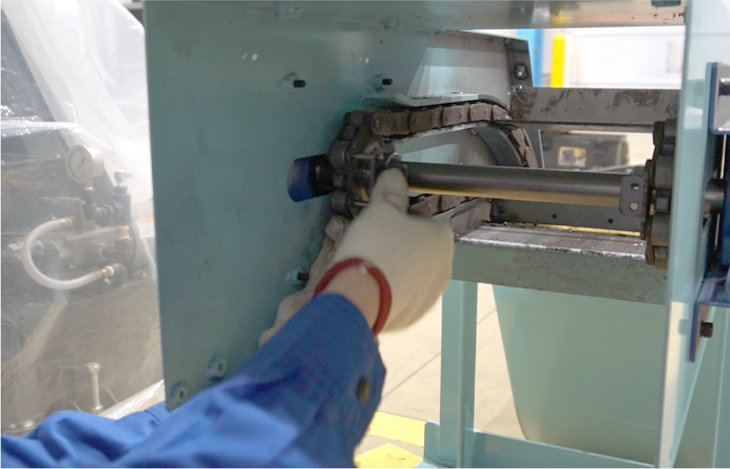

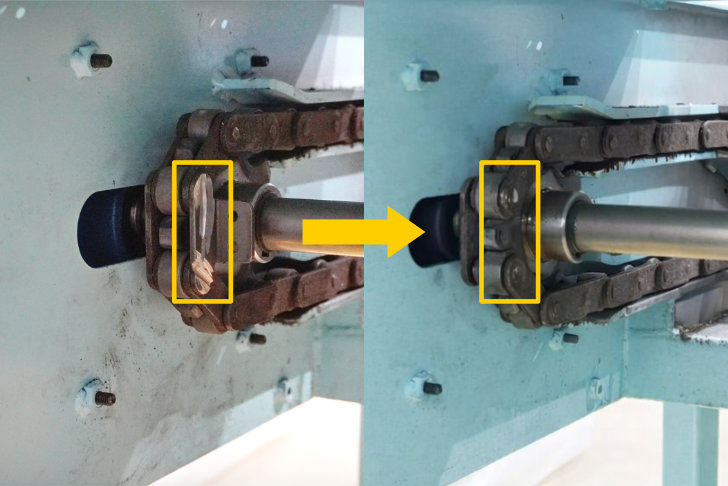

STEP10
作業内容

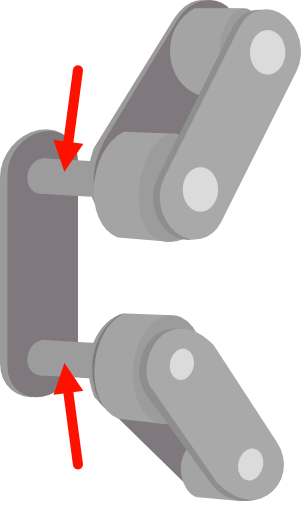

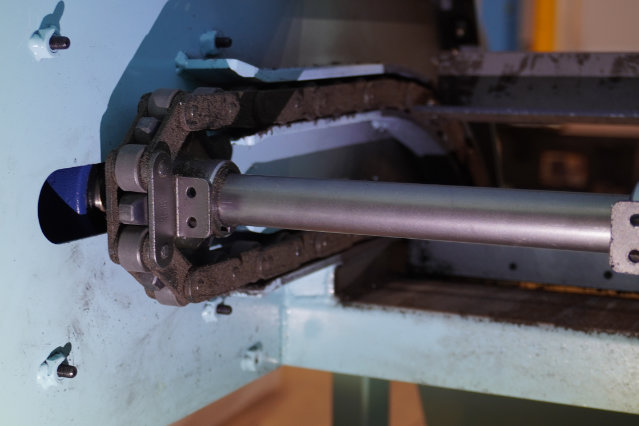

新しいジョイントを取付ける
注意事項
STEP11
作業内容

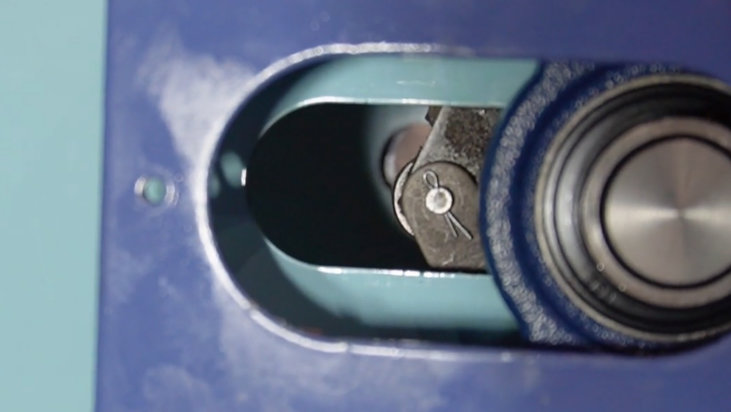

割りピンを取付ける
ラジオペンチ
注意事項
STEP12
作業内容
反対側のアタッチ部分もSTEP6-STEP11と同様の手順で交換する
注意事項
STEP13
作業内容
手動で駆動軸を回し、アタッチ部分をコンベヤ上部まで移動させる
モンキーレンチ
注意事項

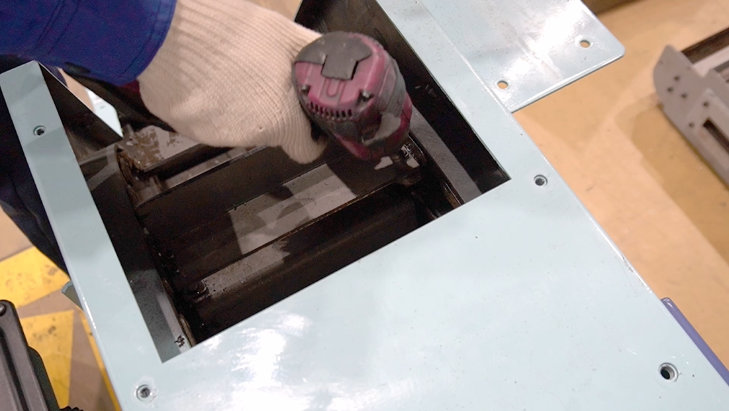

STEP14
作業内容
カキ板を取付ける
ボックスドライバー
注意事項
- コンベヤ内にナットやボルトを落とさないように注意してください。
STEP15
注意事項
STEP16
作業内容
センターカバー、ブラケットフタを取付ける
六角レンチ
注意事項
STEP17
作業内容
モーターを取付ける
［VCモーターの取付け］
2.【モーター交換】VCモーター⇒VCモーターのSTEP12~STEP19を参照してください。
［MGZモーターの取付け］
STEP4:モーター取外しの逆手順で取付けしてください。
注意事項
