26-2. 従動部交換（チェーン分割）

作業内容

カバー類を取外す

テイクアップのカバー、テールカバーを取外してください。

六角レンチ

作業内容

ジョイント連結部が横の穴から見える位置までチェーンを回す

ジョイント連結部には割りピンが付いています。

作業内容

モーターを取外す

［VCモーターの取外し］
2.【モーター交換】VCモーター⇒VCモーターのSTEP1~STEP8を参照してください。

［MGZモーターの取外し］
3. 【モーター交換】MGZモーター⇒VCモーターのSTEP1~STEP8を参照してください。

作業内容

チェーンのテンションを緩める

モンキーレンチ、ラチェットレンチ

作業内容

割りピンを外す（片側2個ずつ、計4個）

ラジオペンチ、ペンチ、プラスチックハンマー

作業内容

新しい割りピンを入れる

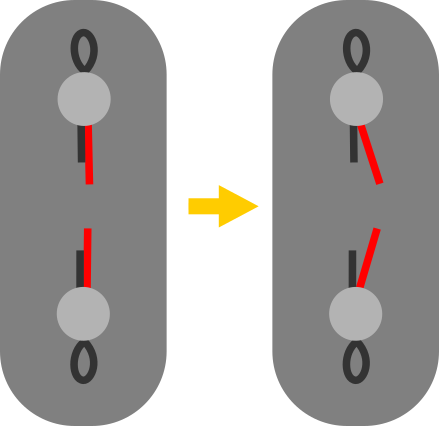

新しい割りピンを入れ、長い方を少しだけ曲げてください。また、割りピンの開く方が内側になるように入れてください。

ラジオペンチ

作業内容

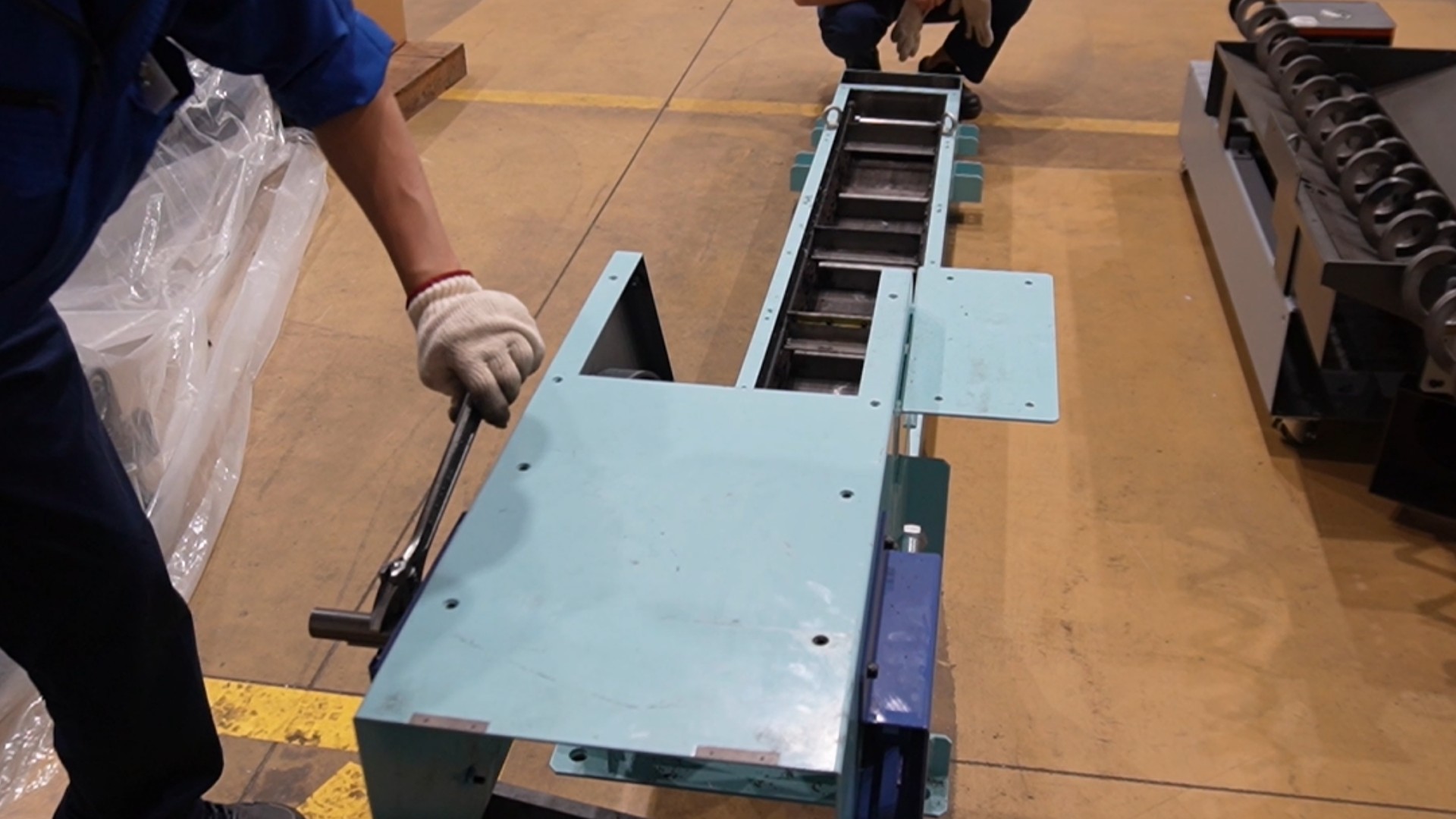

ジョイント連結部（STEP6で割りピンを入れた所）が従動軸の位置にくるまでチェーンを回す

モンキーレンチ

作業内容

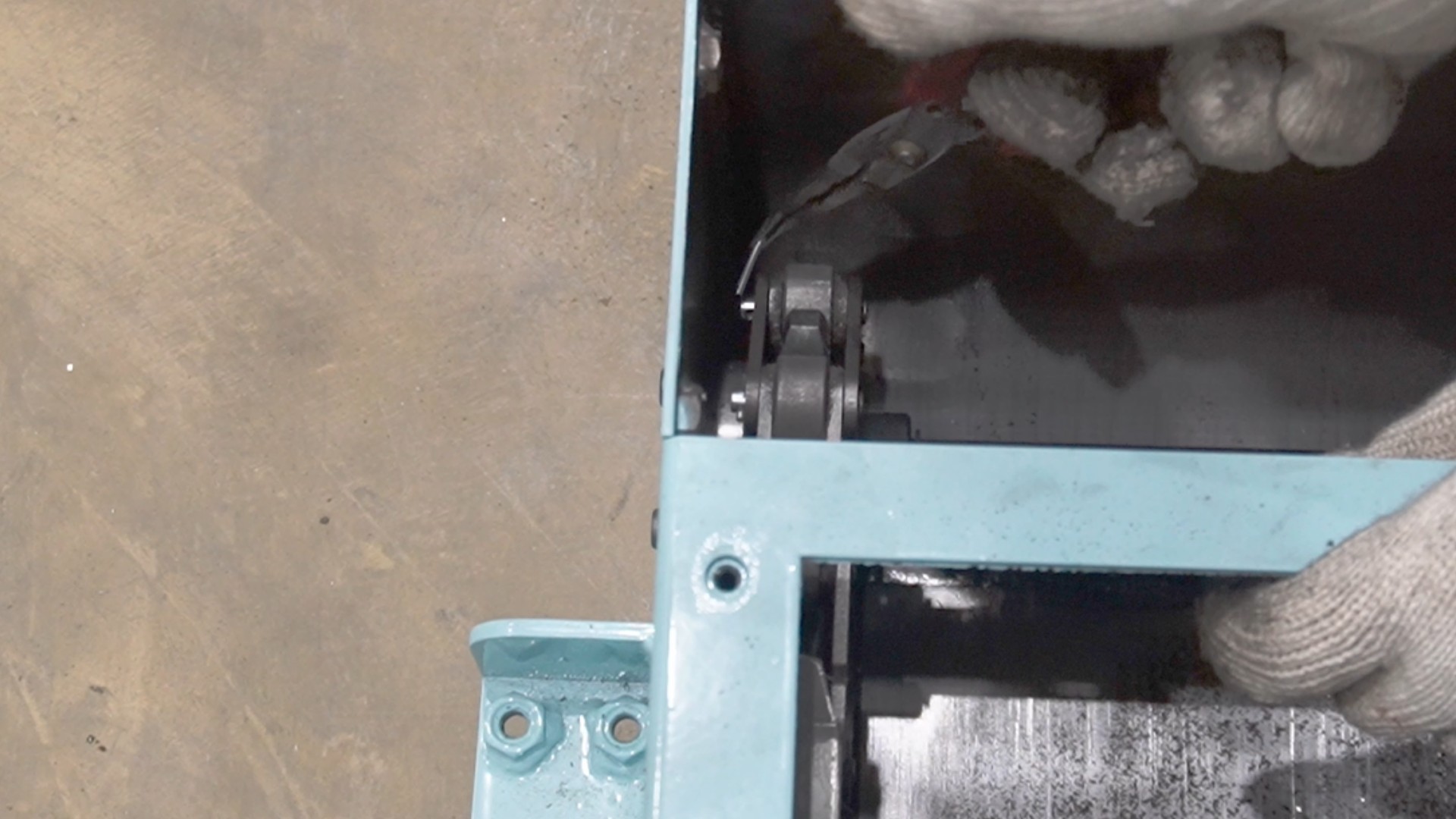

割りピンを外す（片側2個ずつ、計4個）

はじめに少しだけ曲げた箇所を伸ばすことで割りピンが抜けやすくなります。

ラジオペンチ

作業内容

ジョイントを外す

ラジオペンチ

作業内容

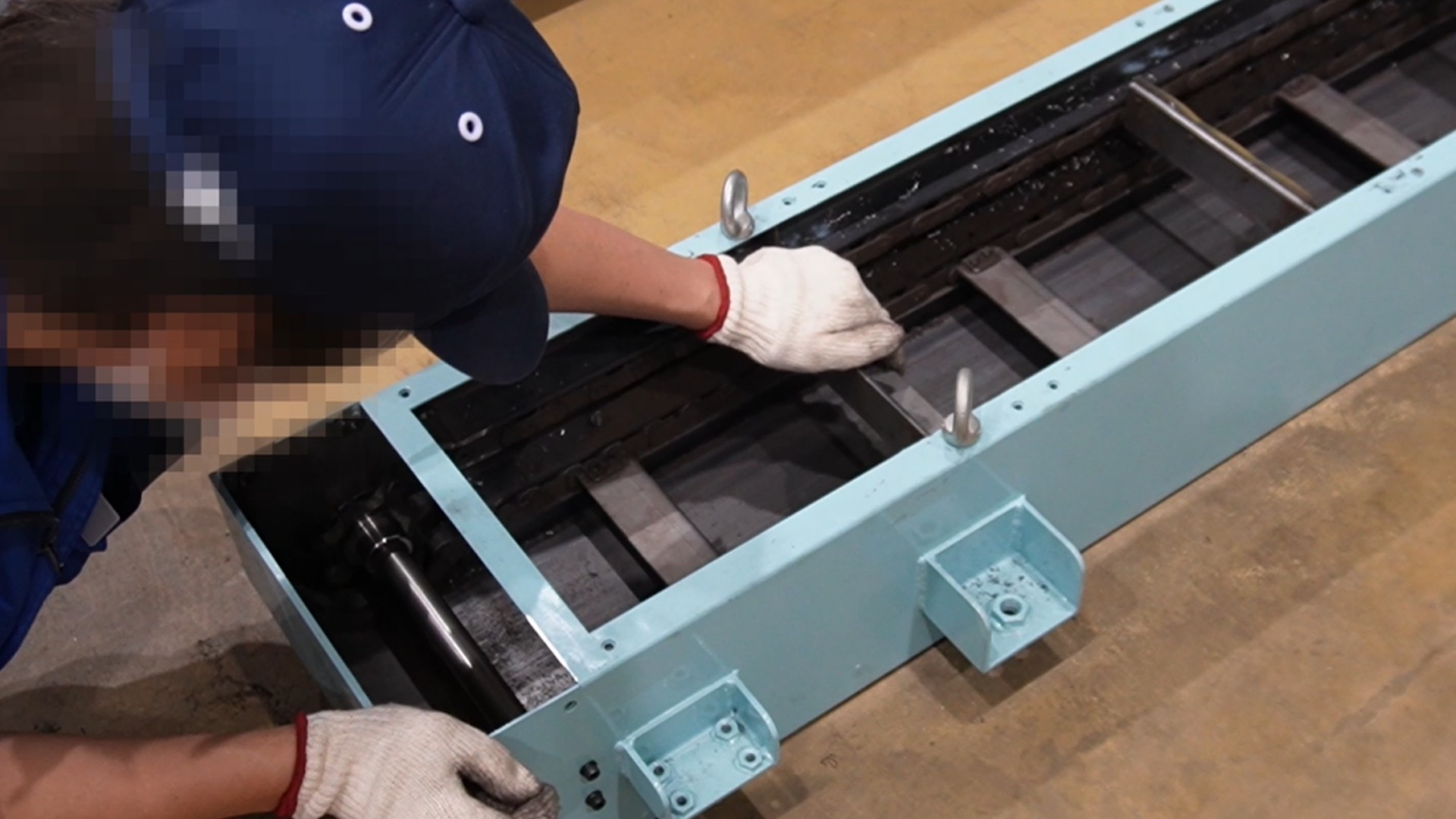

上側のチェーンを押し、チェーンを少し移動させる

作業内容

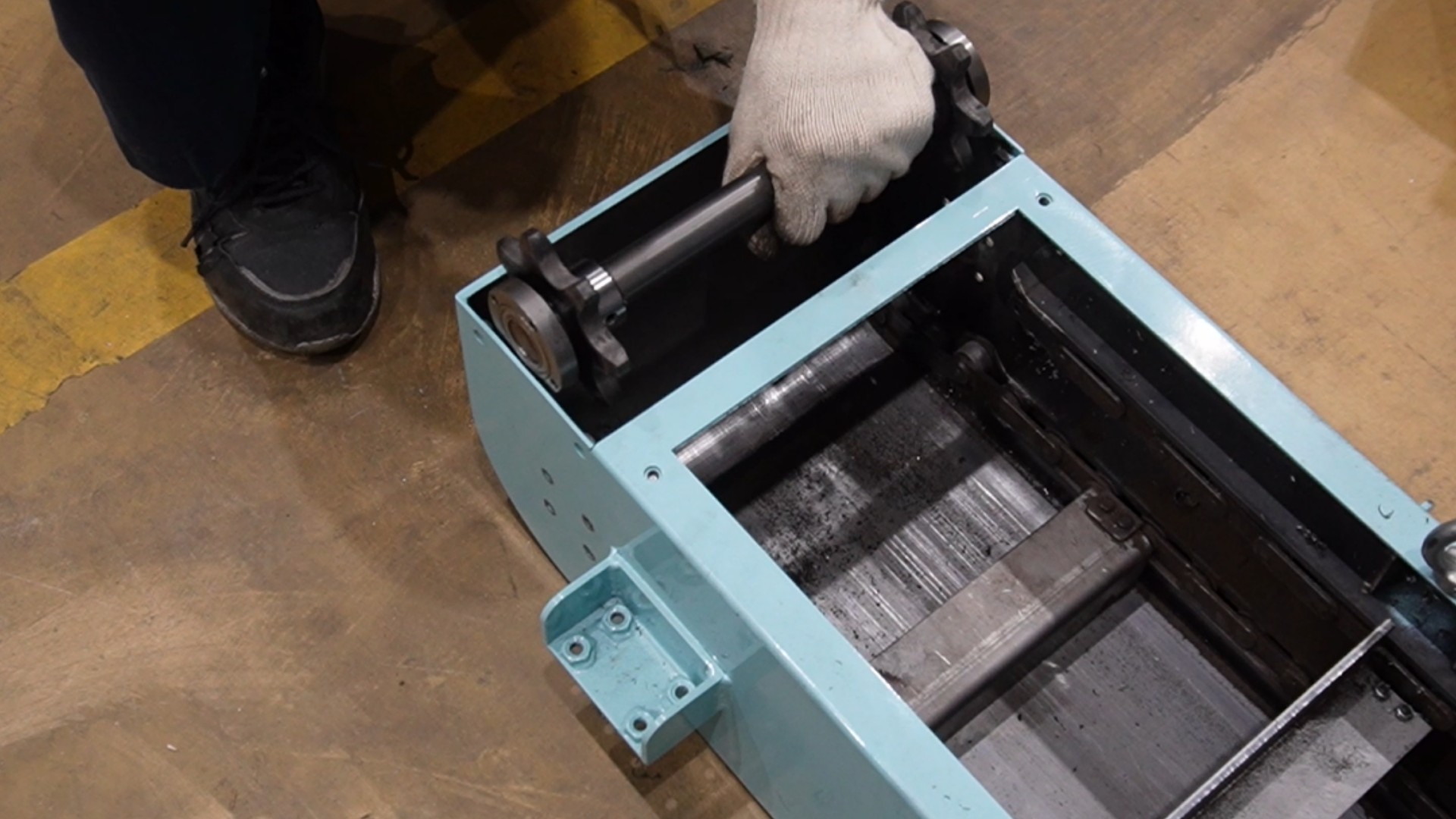

従動軸を取外す

六角レンチ

作業内容

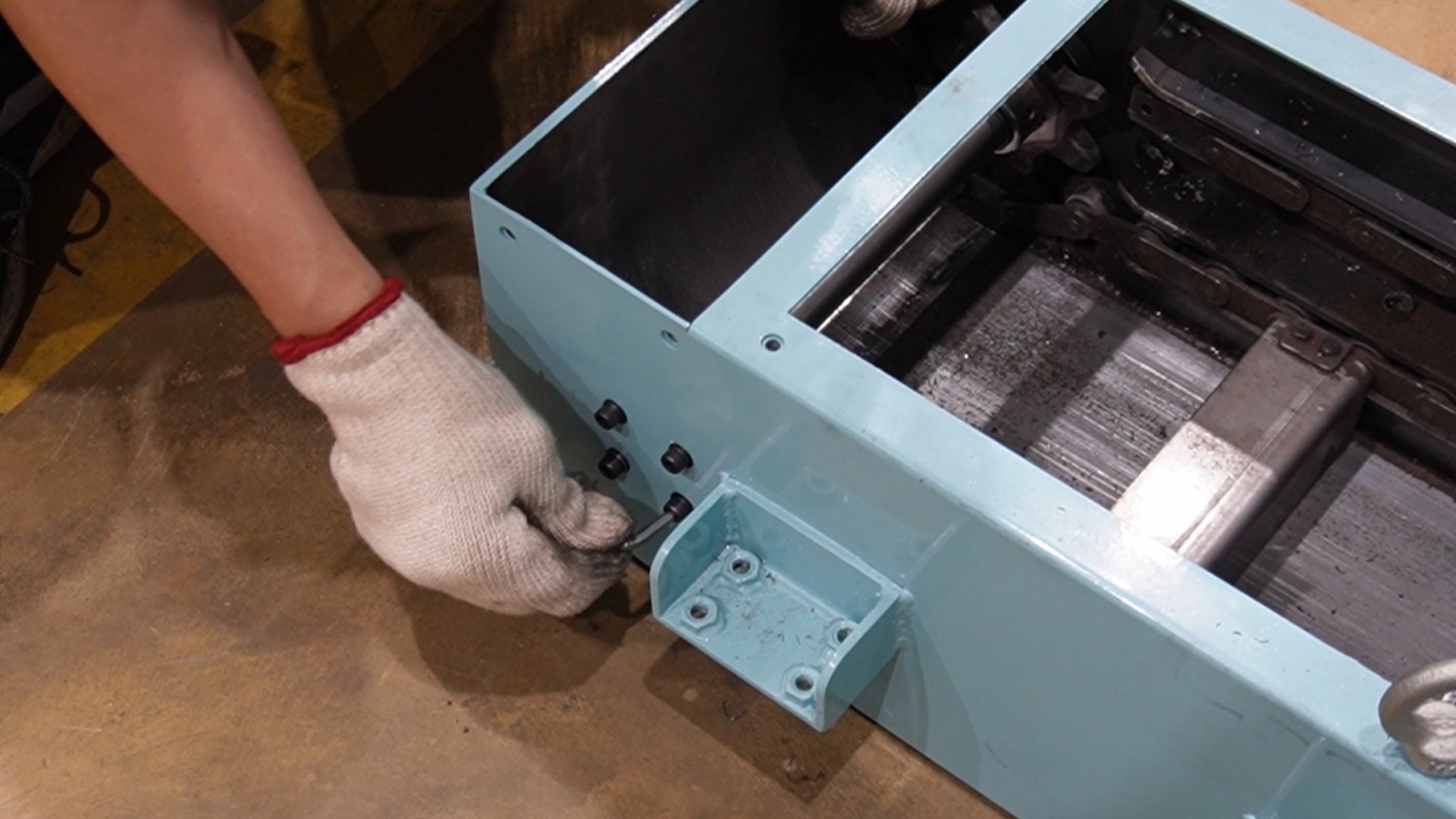

新しい従動軸を取付ける

六角レンチ

作業内容

ジョイントを取付ける

ラジオペンチ

作業内容

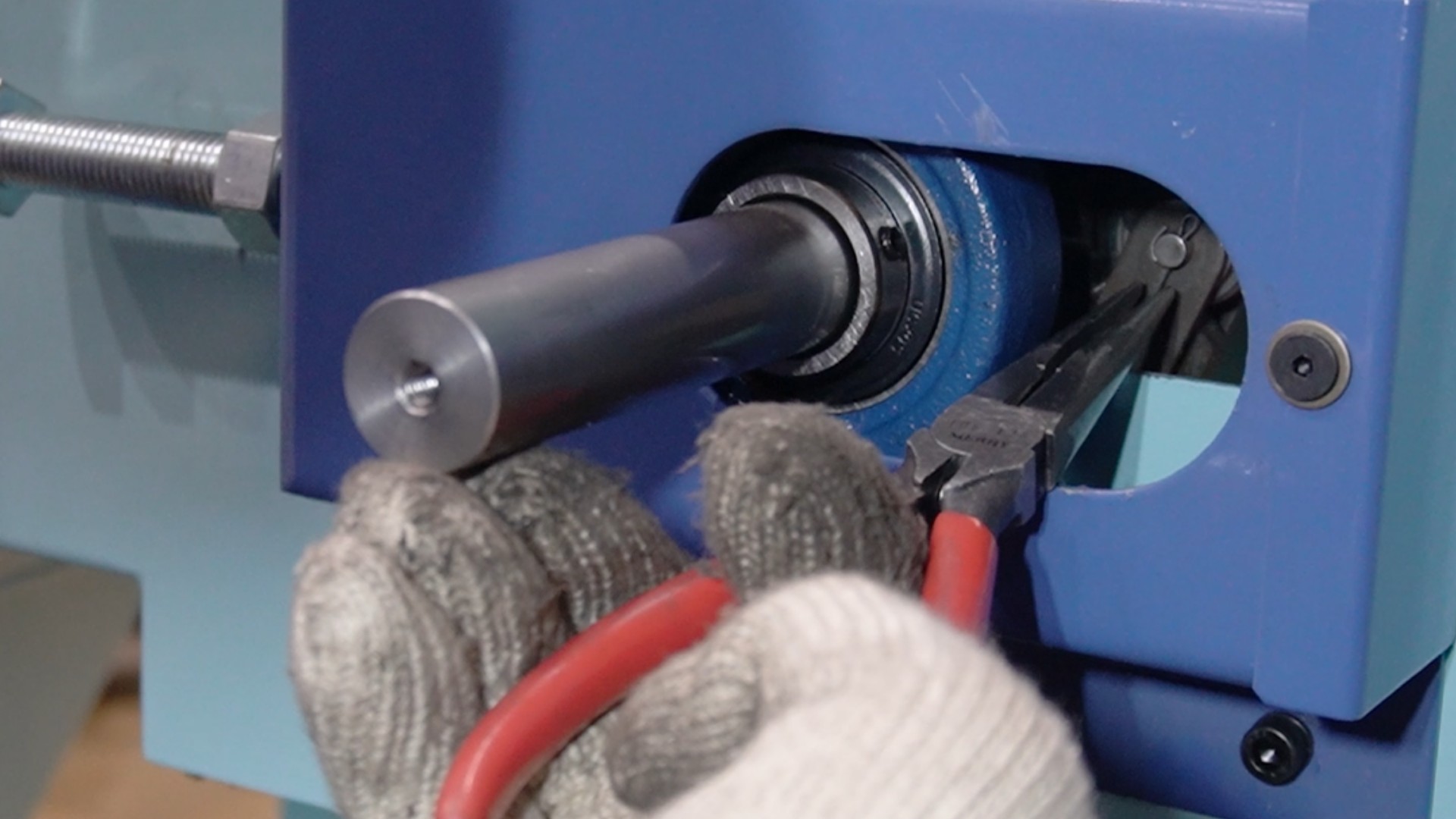

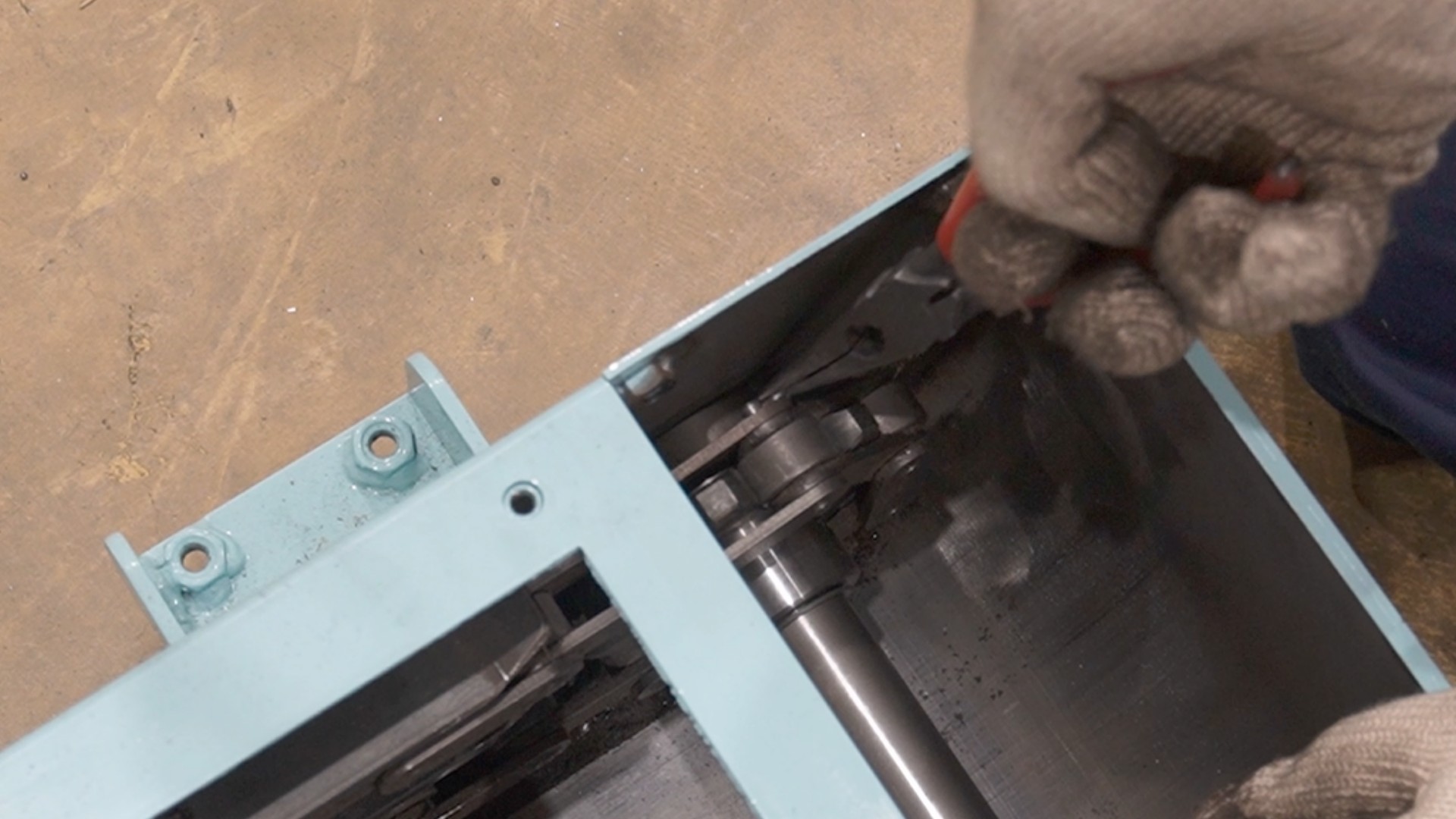

割りピンを取付ける（片側2個ずつ、計4個）

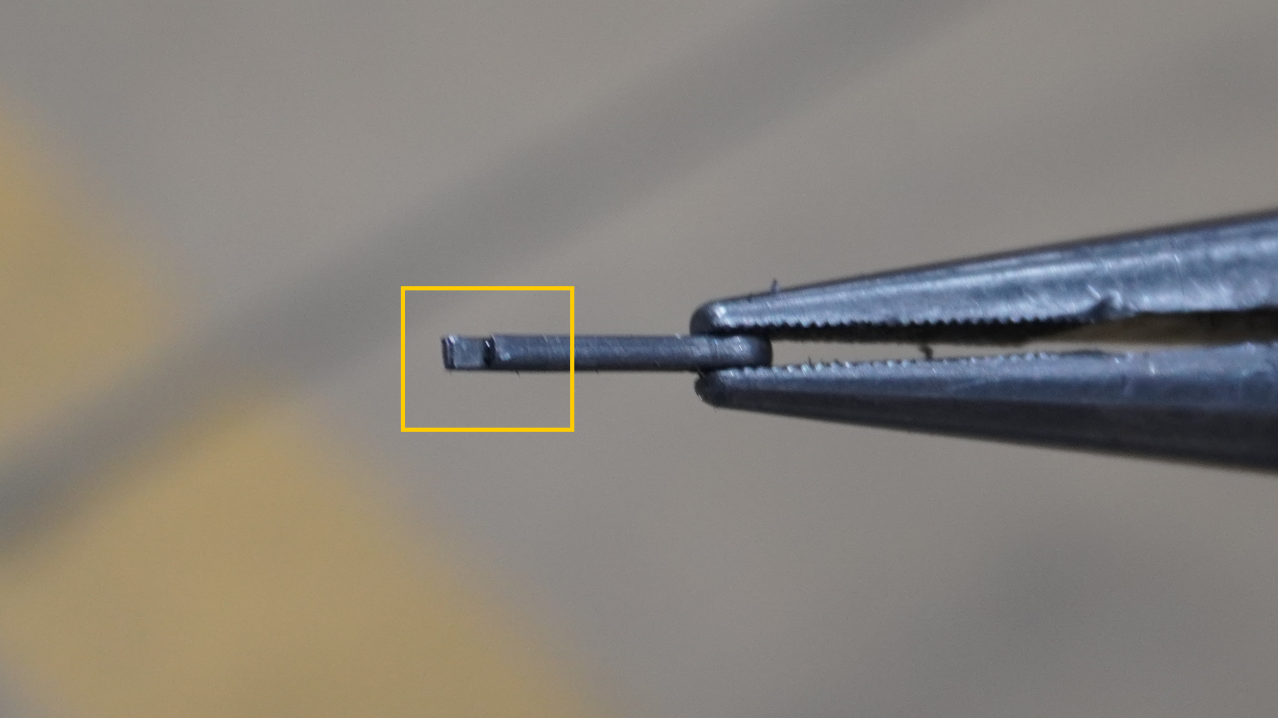

新しい割りピンを入れ、長い方を少しだけ曲げてください。また、割りピンの開く方が内側になるように入れてください。

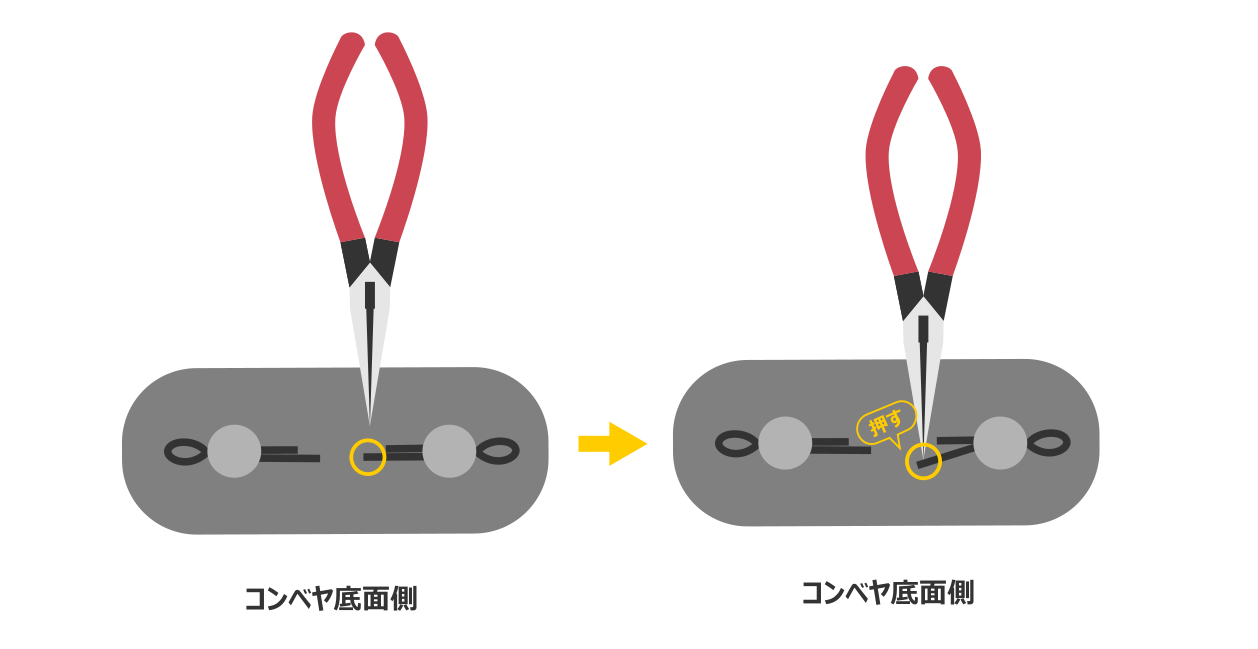

割りピンを入れる際は、長い方を下にすることでラジオペンチの先で押すだけで簡単に割れます。

ラジオペンチ

作業内容

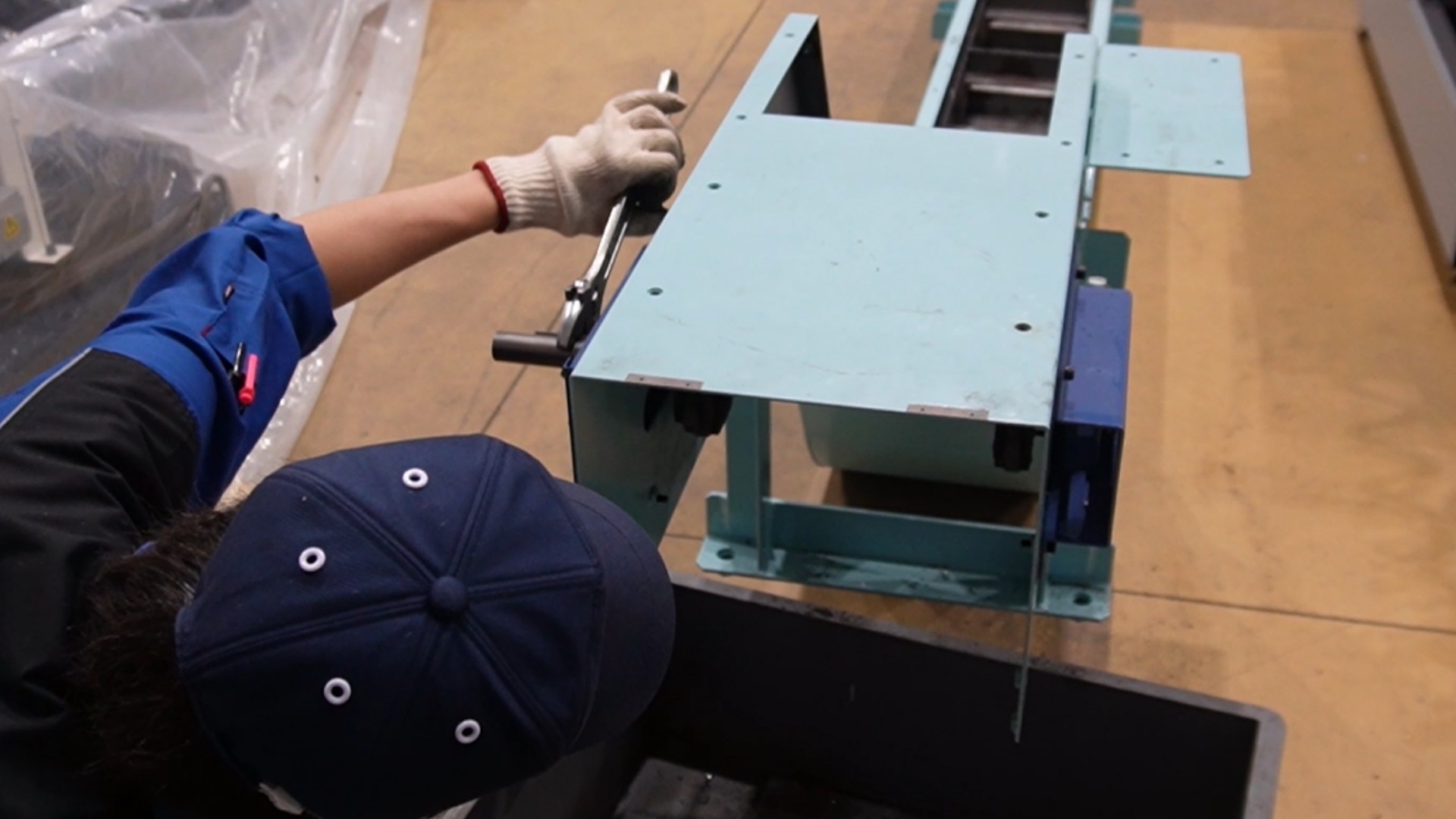

ジョイント連結部が排出口フレーム横の穴から見える位置までチェーンを回す

モンキーレンチ

作業内容

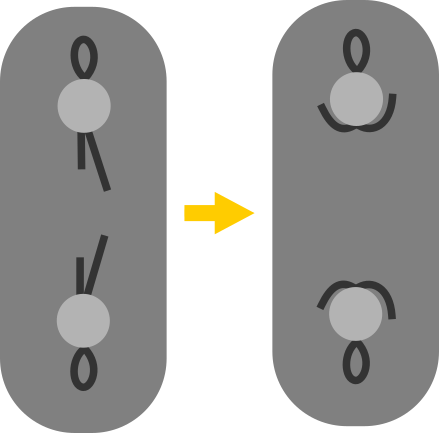

少しだけ曲げてあった割りピンを最後まで曲げる

ラジオペンチ

作業内容

チェーンのテンションを調整する

チェーンを指で強く押し上げたとき、5mm程度の遊びができるまで調整してください。

また、駆動軸からコンベヤの端までの距離が左右均等になるように、直尺等で測りながらチェーンテンションを調整してください。

モンキーレンチ、ラチェットレンチ、直尺

作業内容

カバー類を取付ける

テイクアップのカバー、テールカバーを取付けてください。

六角レンチ

作業内容

モーターを取付ける

［VCモーターの取付け］
2.【モーター交換】VCモーター⇒VCモーターのSTEP12~STEP19を参照してください。

［MGZモーターの取付け］
STEP3：モータ―取外しの逆手順で取付けしてください。
