26-1. 従動部交換（チェーン途中抜き）
2025-10-14 更新
動画マニュアル
目次
- STEP 1 カバー類を取外す
- STEP ２ ジョイント連結部が横の穴から見える位置までチェーンを回す
- STEP 3 モーターを取外す
- STEP 4 チェーンのテンションを緩める
- STEP 5 割りピンを外す（片側2個ずつ、計4個）
- STEP 6 ジョイントを外す（両側）
- STEP 7 下段からチェーンを引っ張る
- STEP 8 従動軸を取外す
- STEP 9 新しい従動軸を取付ける
- STEP 10 チェーンを入れ込む
- STEP 11 ジョイントを取付ける
- STEP 12 割りピンを取付ける（片側2個ずつ、計4個）
- STEP 13 チェーンのテンションを調整する
- STEP 14 カバー類を取付ける
- STEP 15 モーターを取付ける
- 作業人数2人
- 所要時間1時間
- 作業を始める前に、必ず、MC、コンベヤの電源を切りコンベヤが完全に停止していることを確認してください。重大な事故につながる可能性があります。
- 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
- 不明な点は、弊社までお問い合わせください。(TEL:076-274-1188)
作業内容
注意事項
STEP1
作業内容

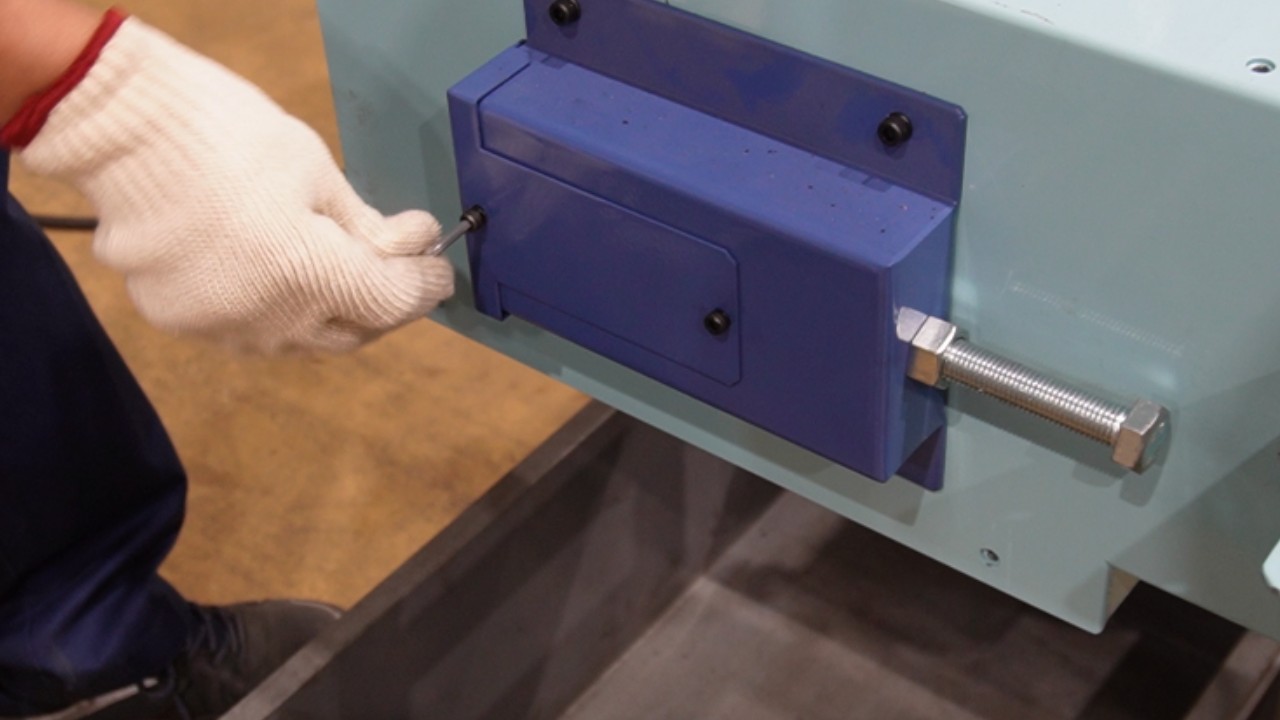

カバー類を取外す
テイクアップのカバーとテールカバーを取外してください。
六角レンチ
注意事項
STEP２
作業内容
ジョイント連結部が横の穴から見える位置までチェーンを回す
ジョイント連結部には割りピンが付いています。
注意事項
STEP3
作業内容

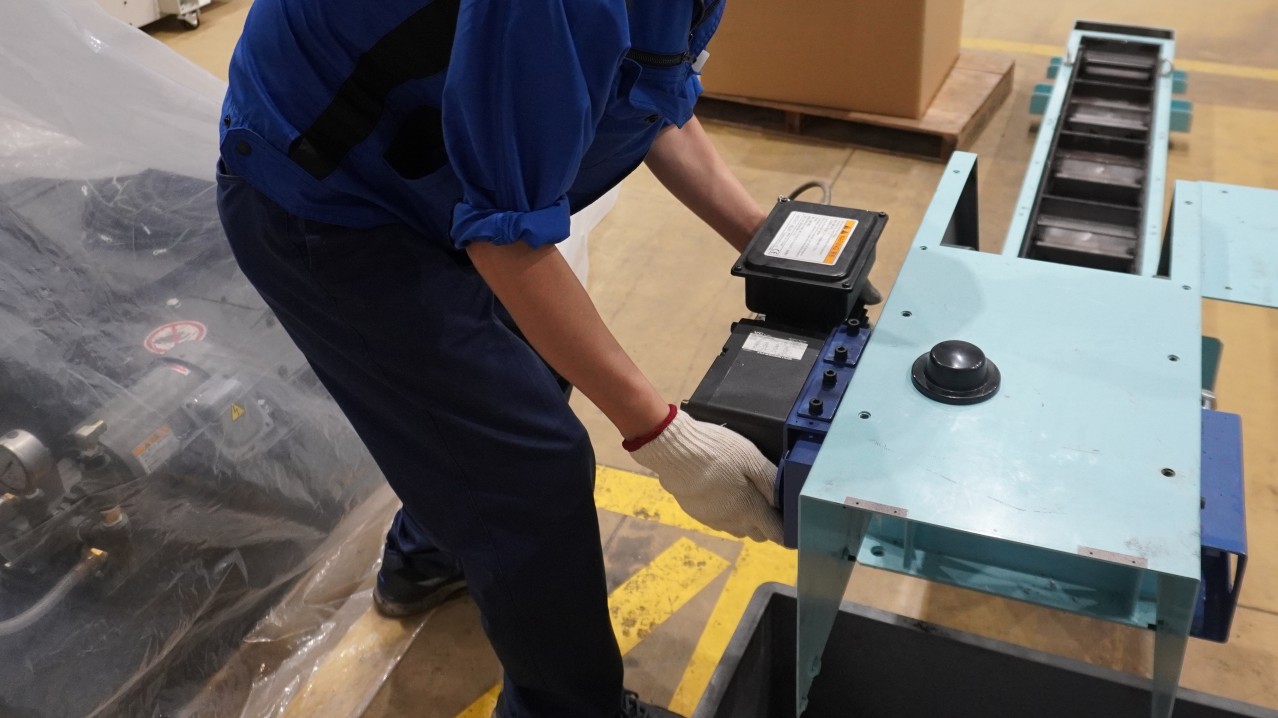

モーターを取外す
［VCモーターの取外し］
2.【モーター交換】VCモーター⇒VCモーターのSTEP1~STEP8を参照してください。
［MGZモーターの取外し］
3. 【モーター交換】MGZモーター⇒VCモーターのSTEP1~STEP8を参照してください。
注意事項
- モーター取外し時にモーターを乗せる台車等を準備できる場合は、モーターの配線を外す必要はありません。
STEP4
作業内容
チェーンのテンションを緩める
モンキーレンチ、ラチェットレンチ
注意事項
STEP5
作業内容

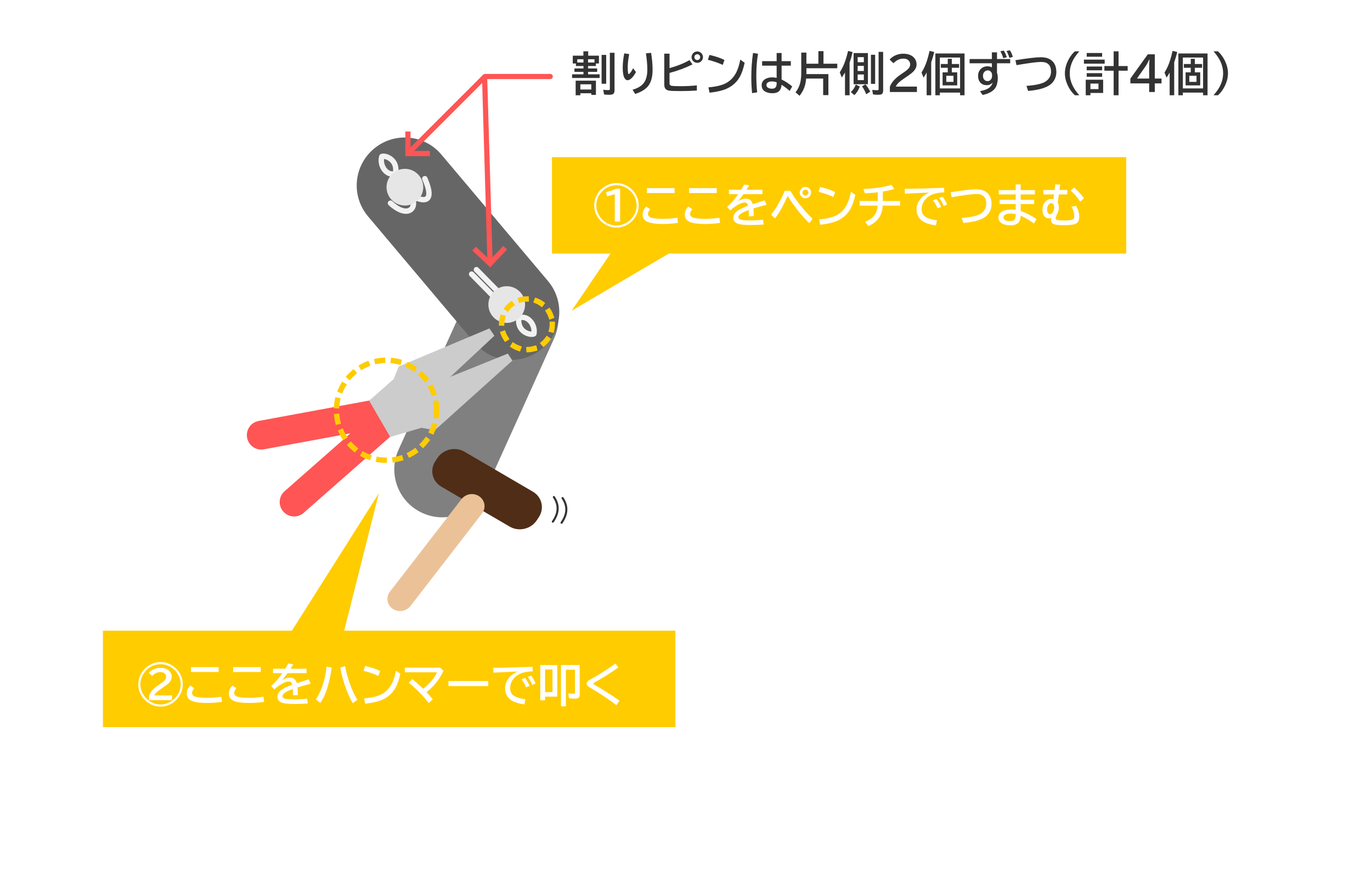

割りピンを外す（片側2個ずつ、計4個）
ラジオペンチ、ペンチ、プラスチックハンマー
注意事項
STEP6
作業内容

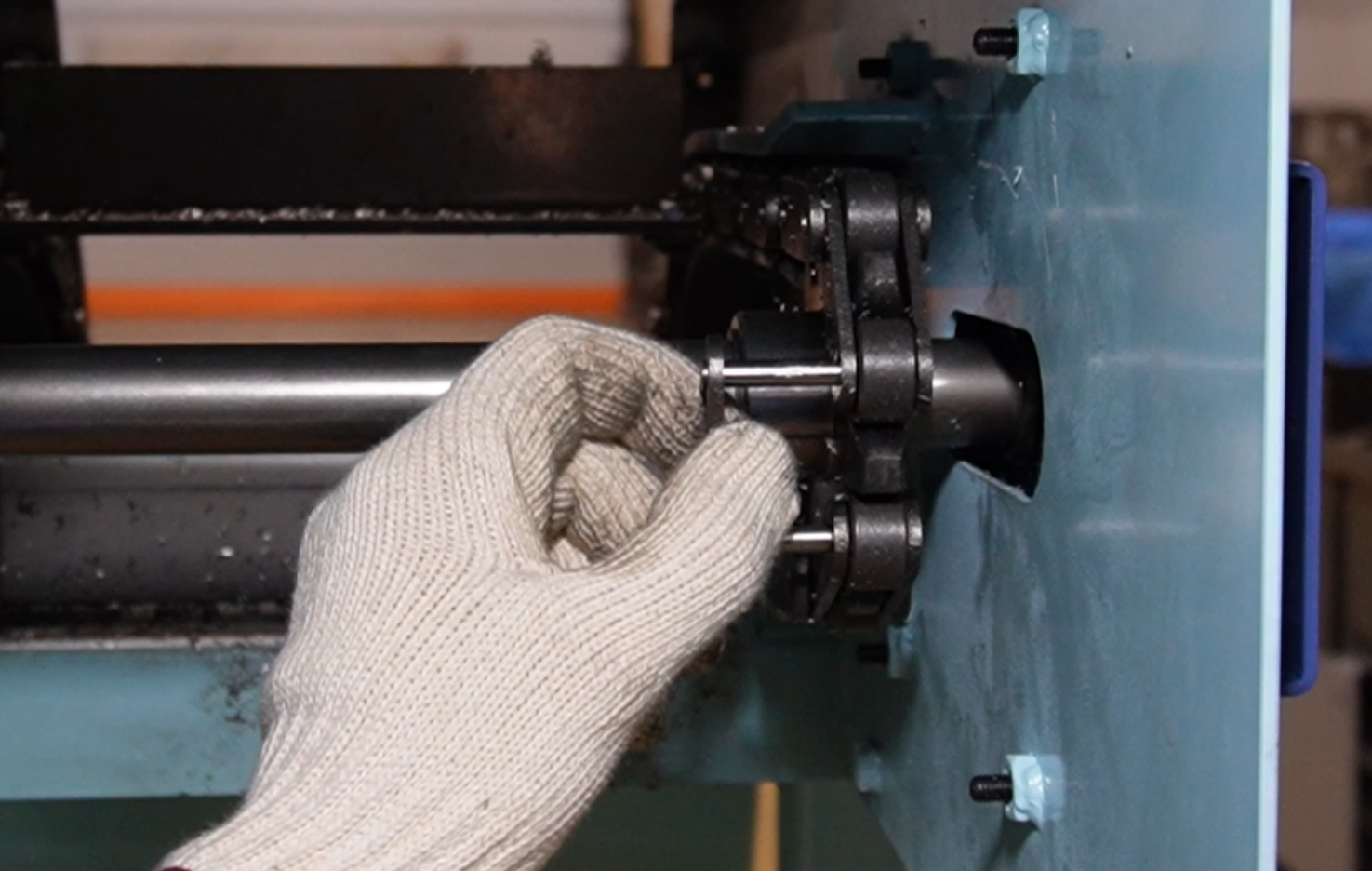

ジョイントを外す（両側）
ラジオペンチ
注意事項

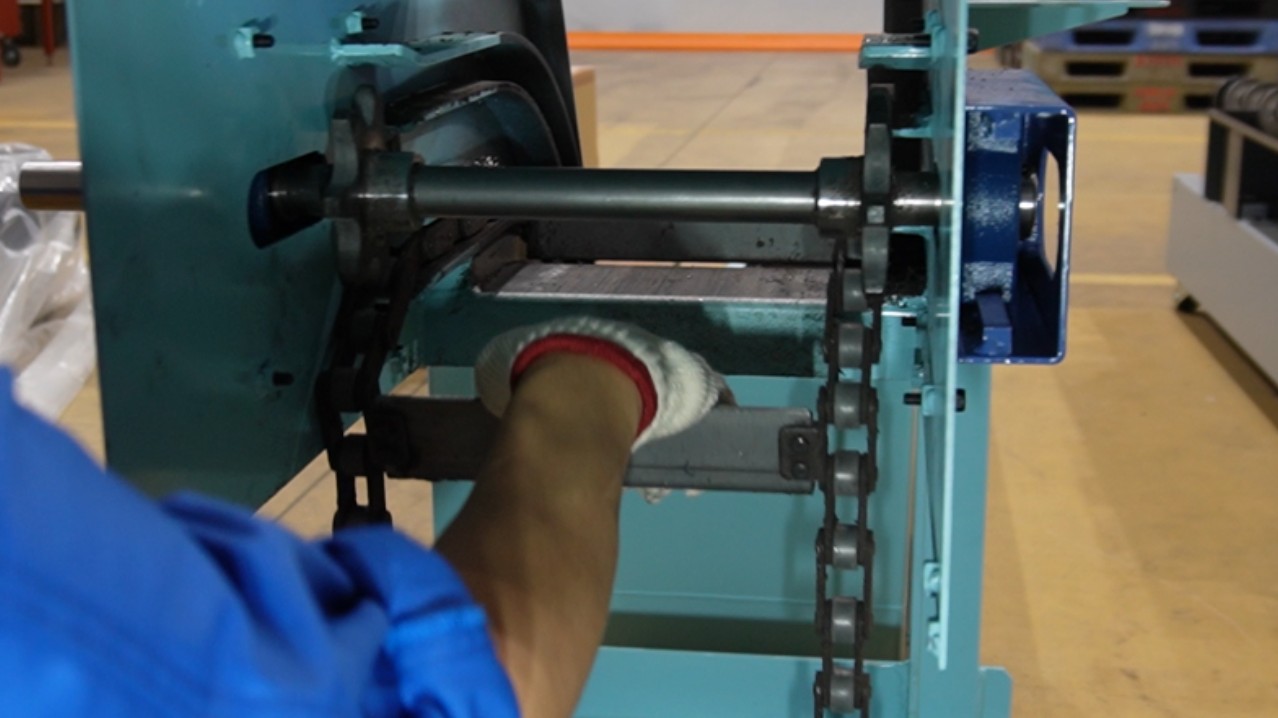

STEP7
作業内容
下段からチェーンを引っ張る
チェーンが従動軸のスプロケットから外れる位置まで引っ張ってください。
注意事項
- チェーンを引っ張る際、チェーンの自重でなだれることがあります。十分に注意して作業を行ってください。

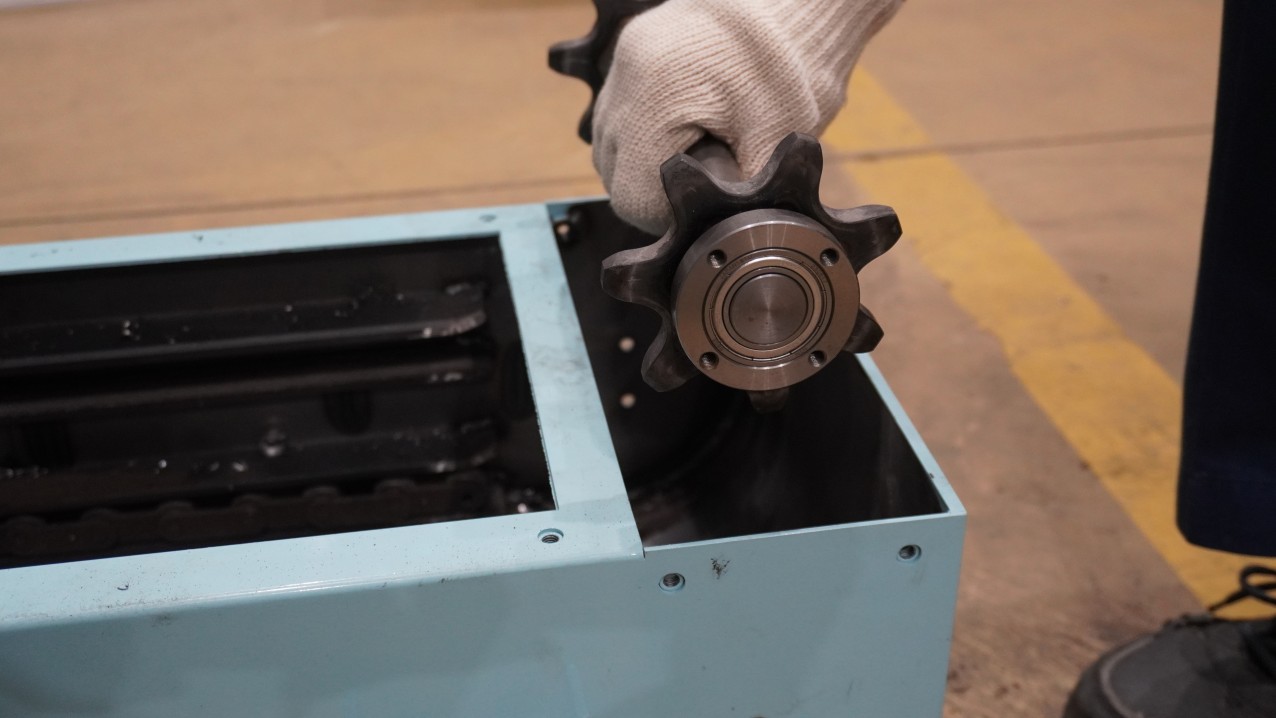

STEP8
作業内容
従動軸を取外す
六角レンチ
注意事項
STEP9
作業内容

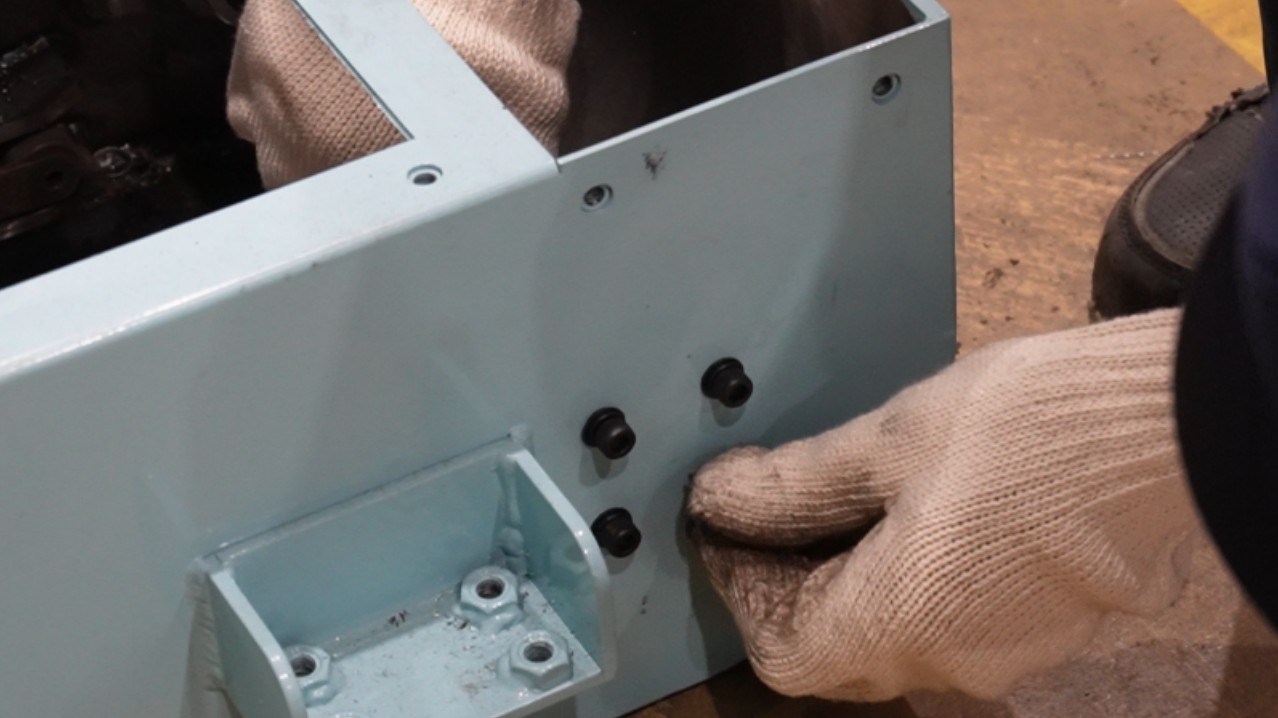

新しい従動軸を取付ける
六角レンチ
注意事項

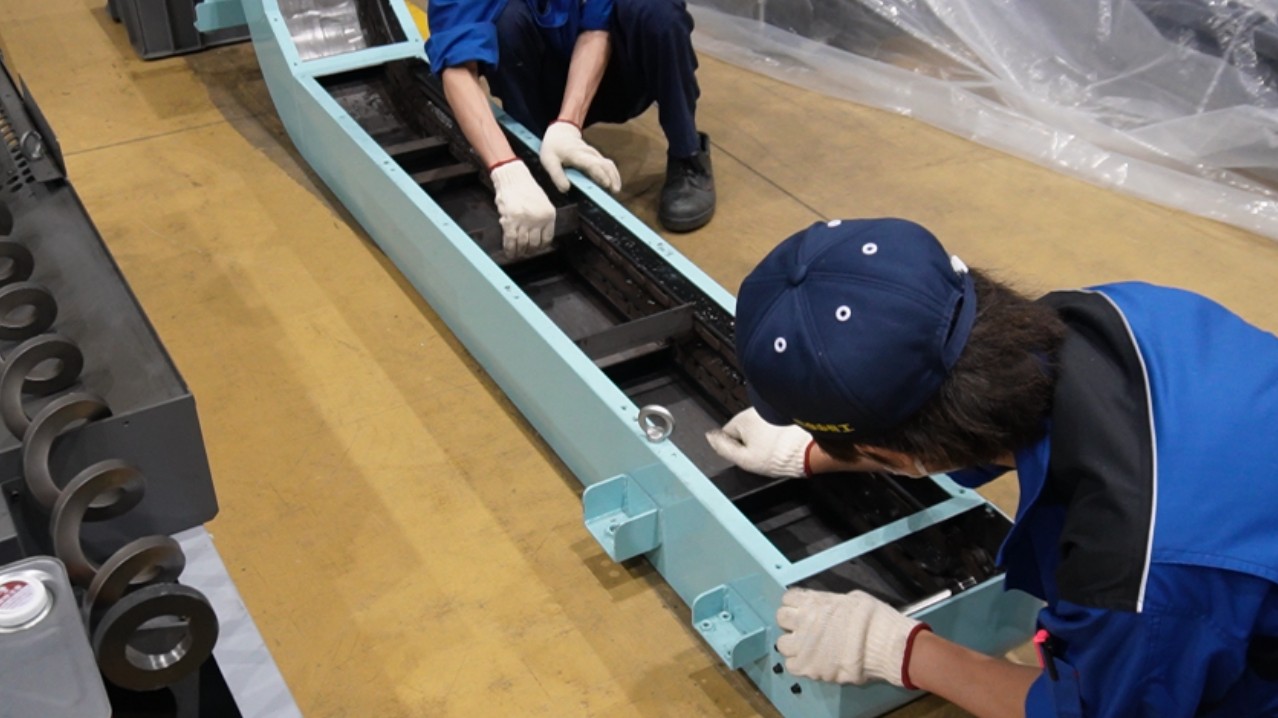

STEP10
作業内容
チェーンを入れ込む

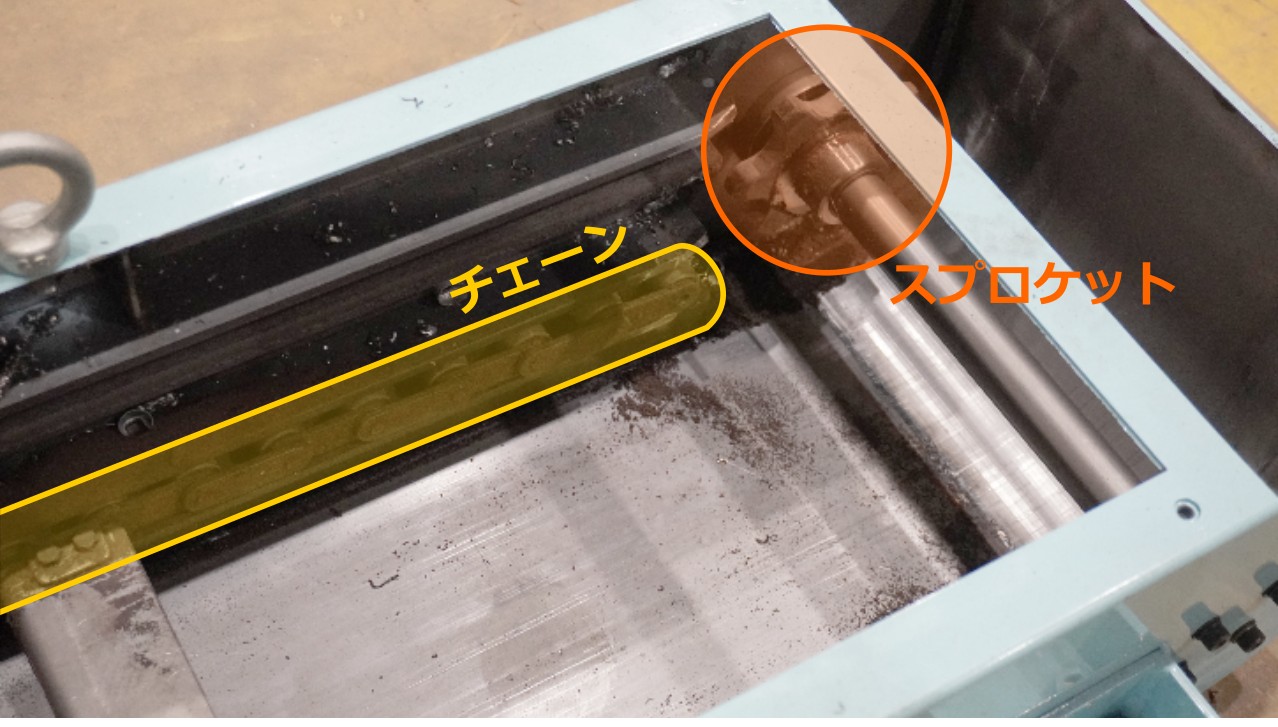

チェーンのリンクにスプロケットの歯を噛ませるようにチェーンを入れてください。
六角レンチ
注意事項
- チェーン入れ込みの際は手の巻き込まれに十分注意してください。
STEP11
作業内容

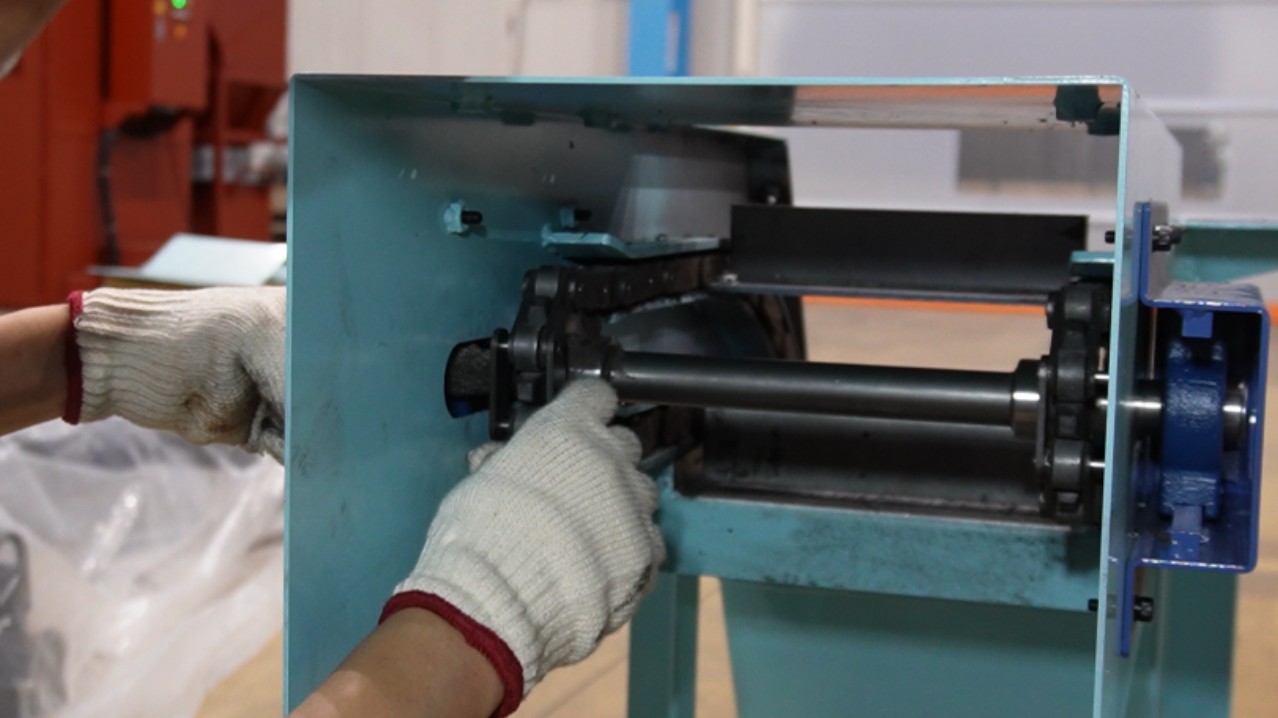

ジョイントを取付ける
注意事項
STEP12
作業内容
割りピンを取付ける（片側2個ずつ、計4個）
ラジオペンチ
注意事項
STEP13
作業内容
チェーンのテンションを調整する
チェーンを指で強く押し上げたとき、5mm程度の遊びができるまで調整してください。
また、駆動軸からコンベヤの端までの距離が左右均等になるように、直尺等で測りながらチェーンテンションを調整してください。
モンキーレンチ、ラチェットレンチ、直尺
注意事項
STEP14
作業内容

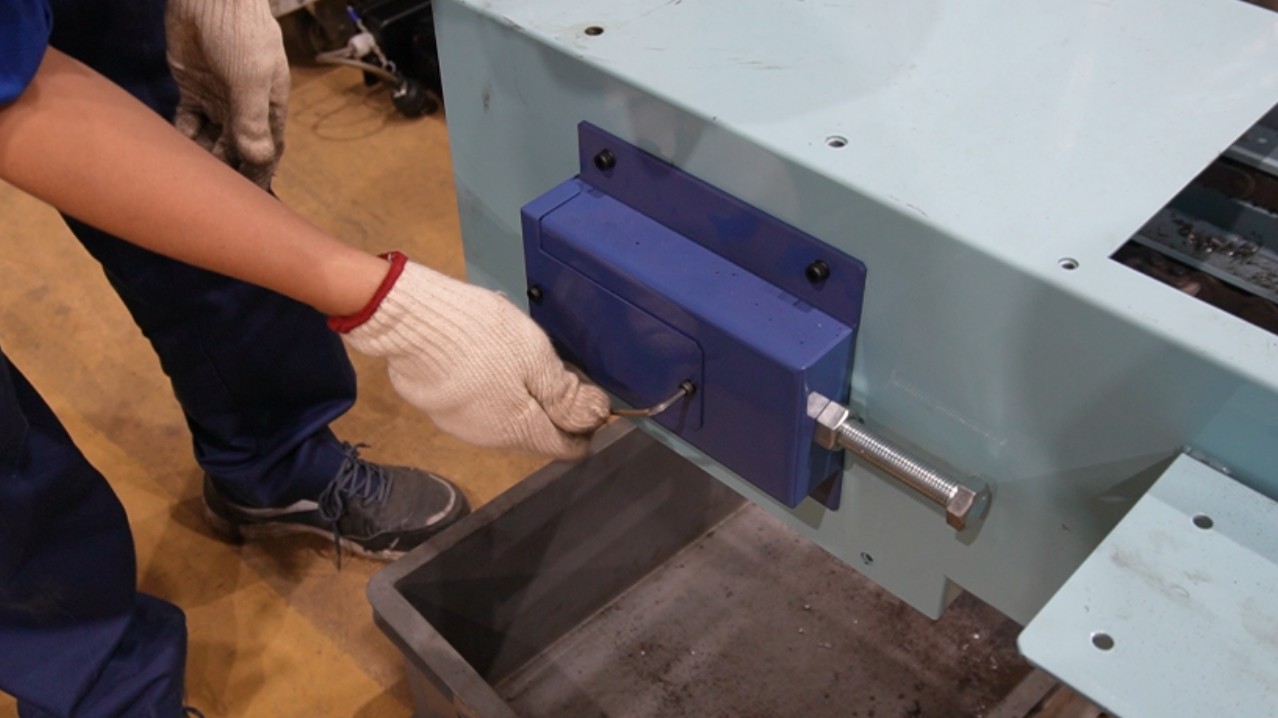

カバー類を取付ける
テイクアップのカバー、テールカバーを取付けてください。
六角レンチ
注意事項
STEP15
作業内容
モーターを取付ける
［VCモーターの取付け］
2.【モーター交換】VCモーター⇒VCモーターのSTEP12~STEP19を参照してください。
［MGZモーターの取付け］
STEP3:モーターを取外すの逆手順で取付けしてください。
注意事項
