25. 駆動軸のズレ修正
2025-9-10 更新
動画マニュアル
目次
- 作業人数1人
- 所要時間30分
- 作業を始める前に、MC、コンベヤの電源を切り、コンベヤが完全停止していることを確認してください。重大な事故につながる可能性があります。
- 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
- 不明な点は、弊社までお問い合わせください。（TEL：076-274-1188）
作業内容
注意事項
STEP1
作業内容
モーターを取外す
［VCモーターの取外し］
2.【モーター交換】VCモーター⇒VCモーターのSTEP1~STEP8を参照してください。
［MGZモーターの取外し］
3. 【モーター交換】MGZモーター⇒VCモーターのSTEP1~STEP8を参照してください。
注意事項
- モーター取外し時にモーターを乗せる台車等を準備できる場合は、モーターの配線を外す必要はありません。
STEP2
作業内容

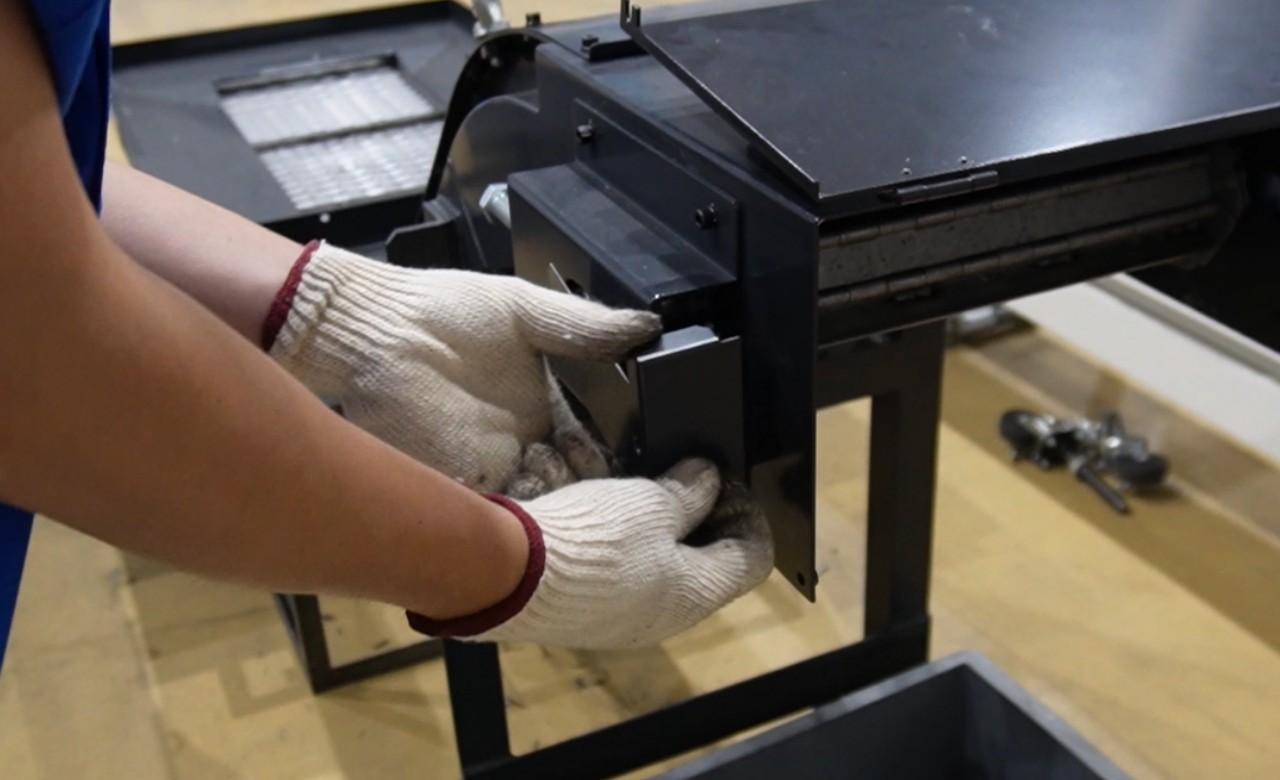

カバー類を外す
六角レンチ
注意事項
STEP3
作業内容

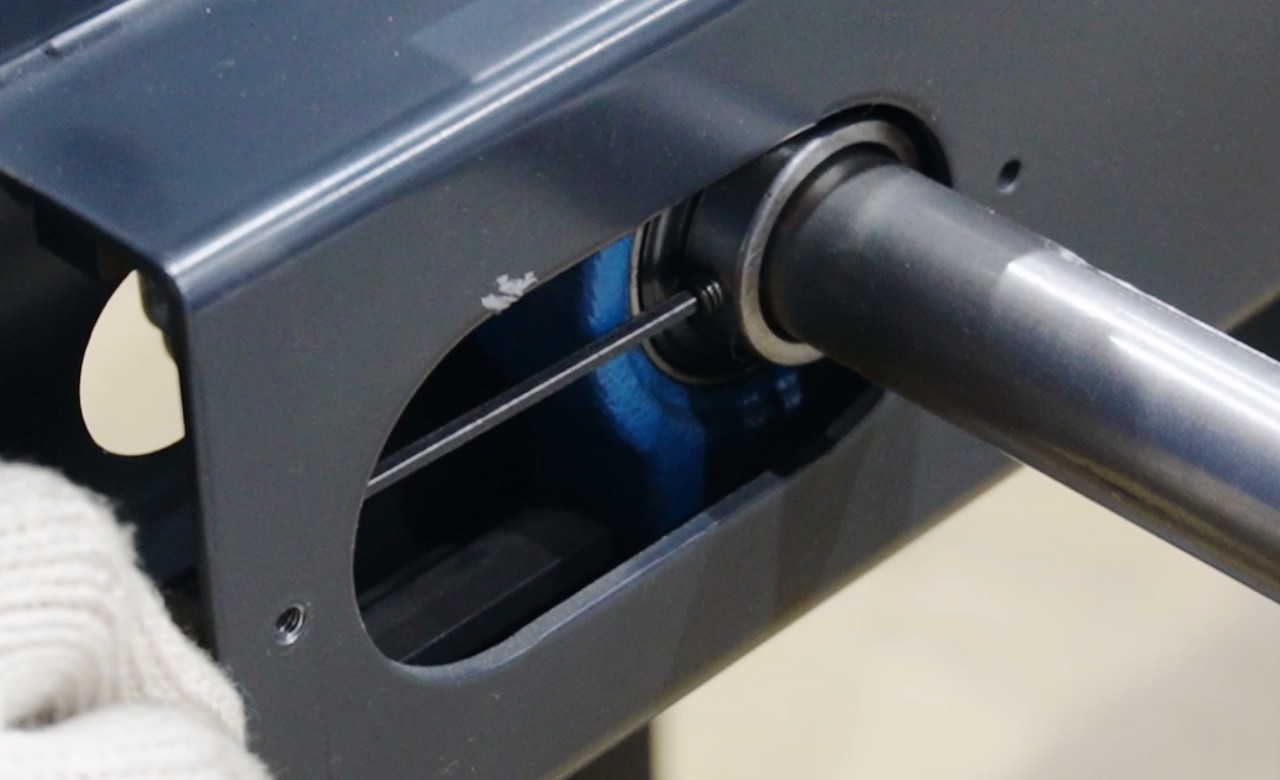

セットボルトを緩める（片側2ヵ所ずつ、計4ヵ所）

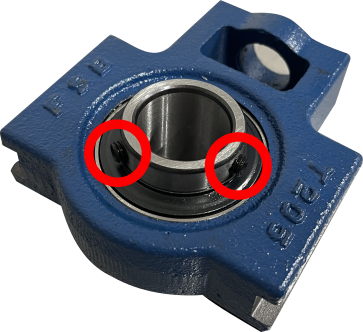

セットボルトは、90度の位置に2本あります。軸を回して2本のセットボルトを緩めてください。
六角レンチ、モンキーレンチ
注意事項
- 軸を回転させる際、パイプレンチは使用しないでください。軸を傷つけてしまいます。
- モーターキーの変形等に気を付け、軽い変形であればヤスリでならしてください。
STEP4
作業内容
軸を叩いて位置を調整する

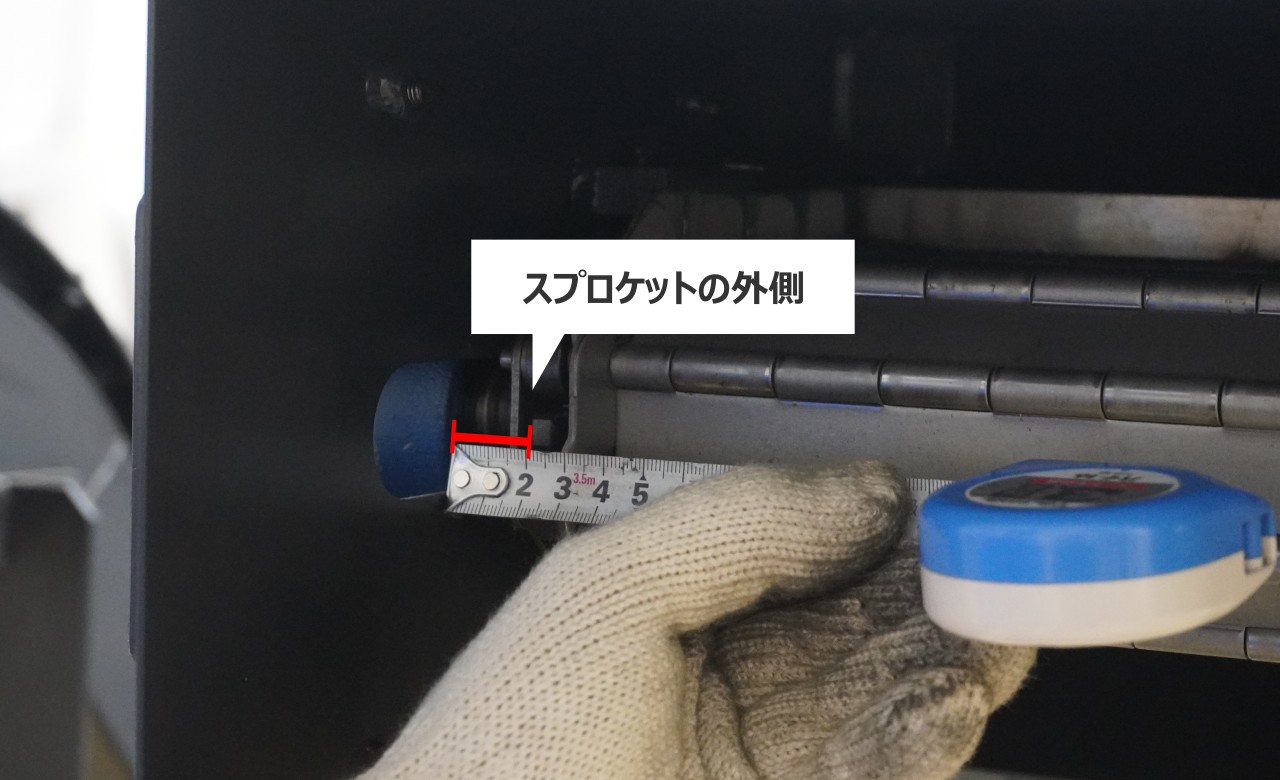

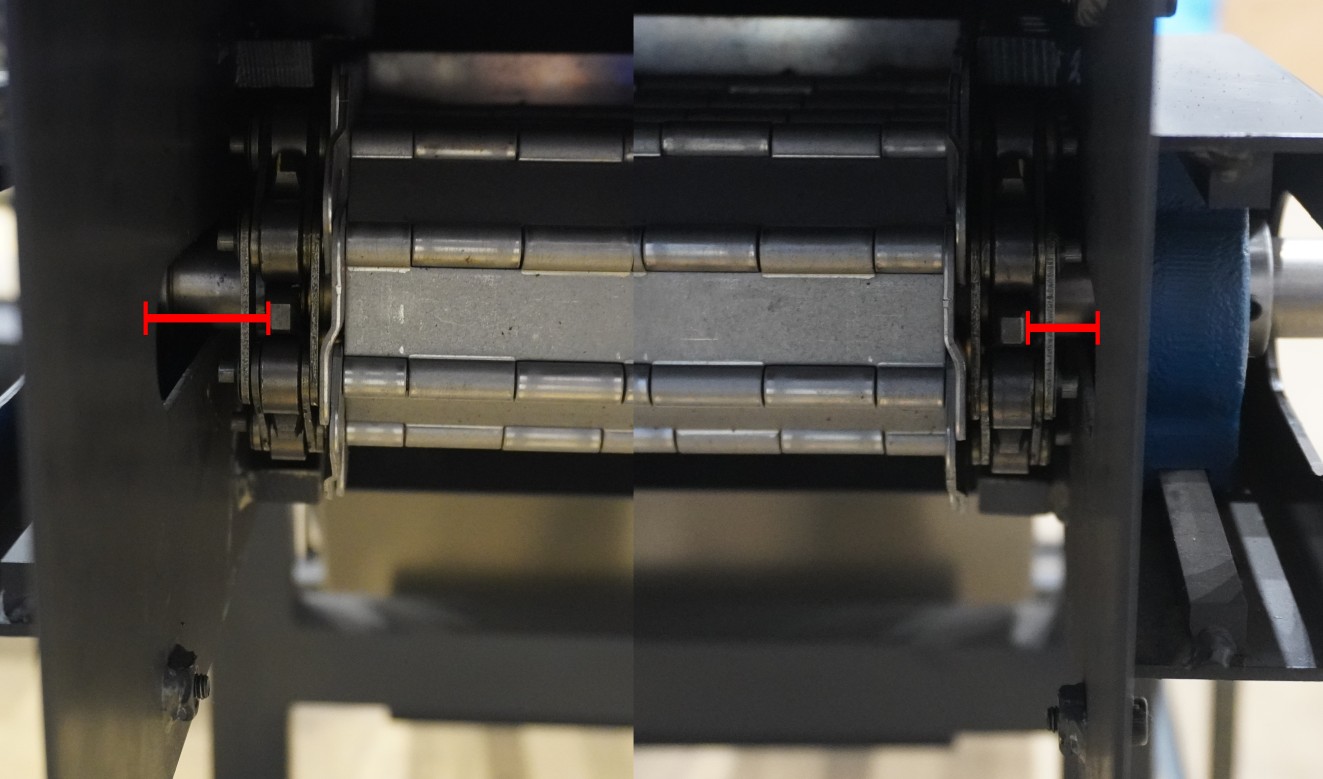

コンベヤ側面からスプロケット外側までの長さを測り、左右均等になるように調整してください。
プラスチックハンマー、直尺
注意事項
STEP5
作業内容
セットボルトを締める（片側2ヵ所ずつ、計4ヵ所）
セットボルトは、90度の位置に2本あります。軸を回して2本のセットボルトを締めてください。
六角レンチ、モンキーレンチ
注意事項
- 軸を回転させる際、パイプレンチは使用しないでください。軸を傷つけてしまいます。
- モーターキーの変形等に気を付け、軽い変形であればヤスリでならしてください。
STEP6
作業内容

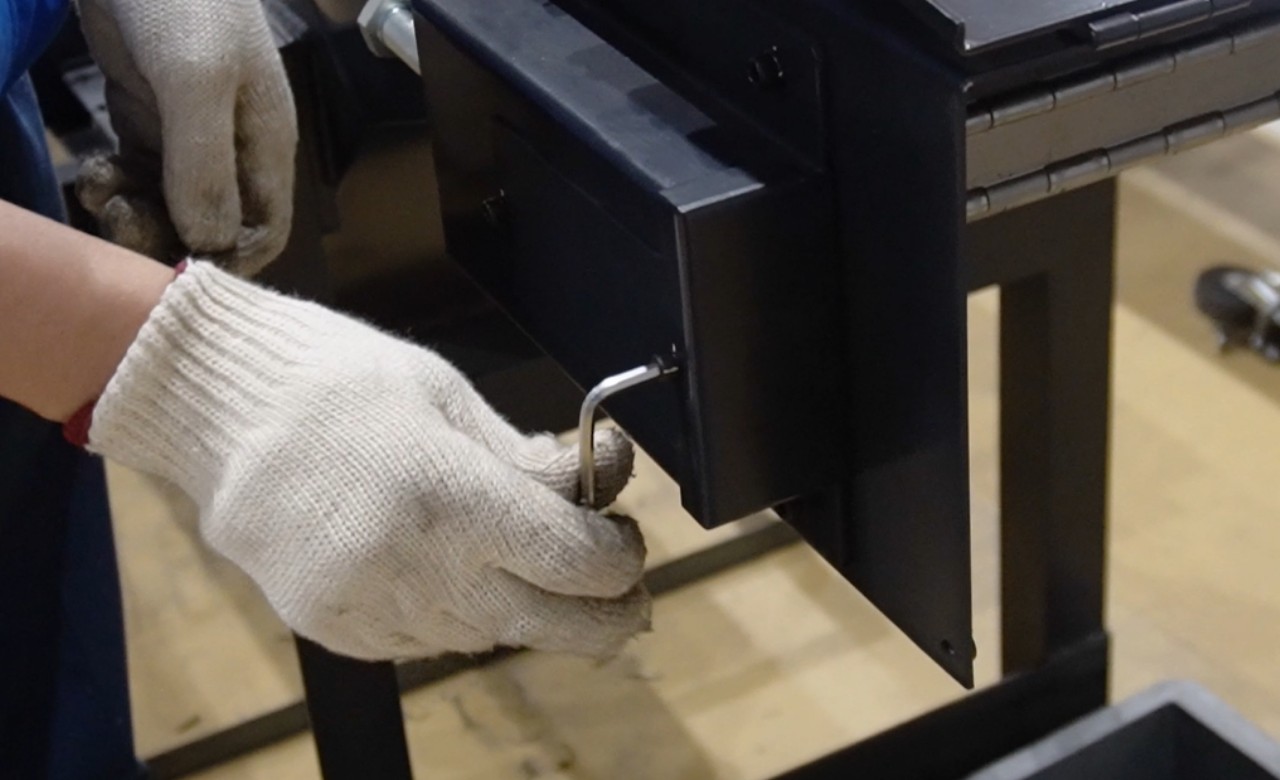

カバー類を取付ける
六角レンチ
注意事項
STEP7
作業内容
モーターを取付ける
［VCモーターの取付け］
2.【モーター交換】VCモーター⇒VCモーターのSTEP12~STEP19を参照してください。
［MGZモーターの取付け］
STEP1：モーター取外しの逆手順で取付けしてください。
注意事項
