23. 【チェーン交換】50スクレーパーコンベヤ
2025-6-11 更新
動画マニュアル
50スクレーパーコンベヤのチェーン交換手順です。
プラスドライバー、モンキーレンチ、ウォーターポンププライヤー、マイナスドライバー、六角レンチ、スナップリングプライヤー（穴用）、ソケットレンチ、ラジオペンチ、ペンチ、プラスチックハンマー、直尺
目次
- STEP 1 ジョイント連結部が横の穴から見える位置までチェーンを回す
- STEP 2 モーターを取外す
- STEP 3 カバーを取外す
- STEP 4 チェーンのテンションを緩める
- STEP 5 割りピンを外す
- STEP 6 ジョイントを外す
- STEP 7 下段からチェーンを引っ張り、チェーンを抜く
- STEP 8 新しいチェーンをほぐす
- STEP 9 新しいチェーンにピンを仮入れする
- STEP 10 新しいチェーンを入れる
- STEP 11 仮入れしたピンを抜く
- STEP 12 ジョイントを取付ける
- STEP 13 割りピンを取付ける
- STEP 14 チェーンのテンションを調整する
- STEP 15 カバーを取付ける
- STEP 16 モーターを取付ける
- 作業人数2人
- 所要時間3時間
- 作業を始める前に必ず、MC、コンベヤの電源を切り、コンベヤが完全停止していることを確認してください。重大な事故につながる可能性があります。
- 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
- 不明な点は、弊社までお問い合わせください。（TEL:076-274-1188)
作業内容
注意事項
STEP1
作業内容
ジョイント連結部が横の穴から見える位置までチェーンを回す

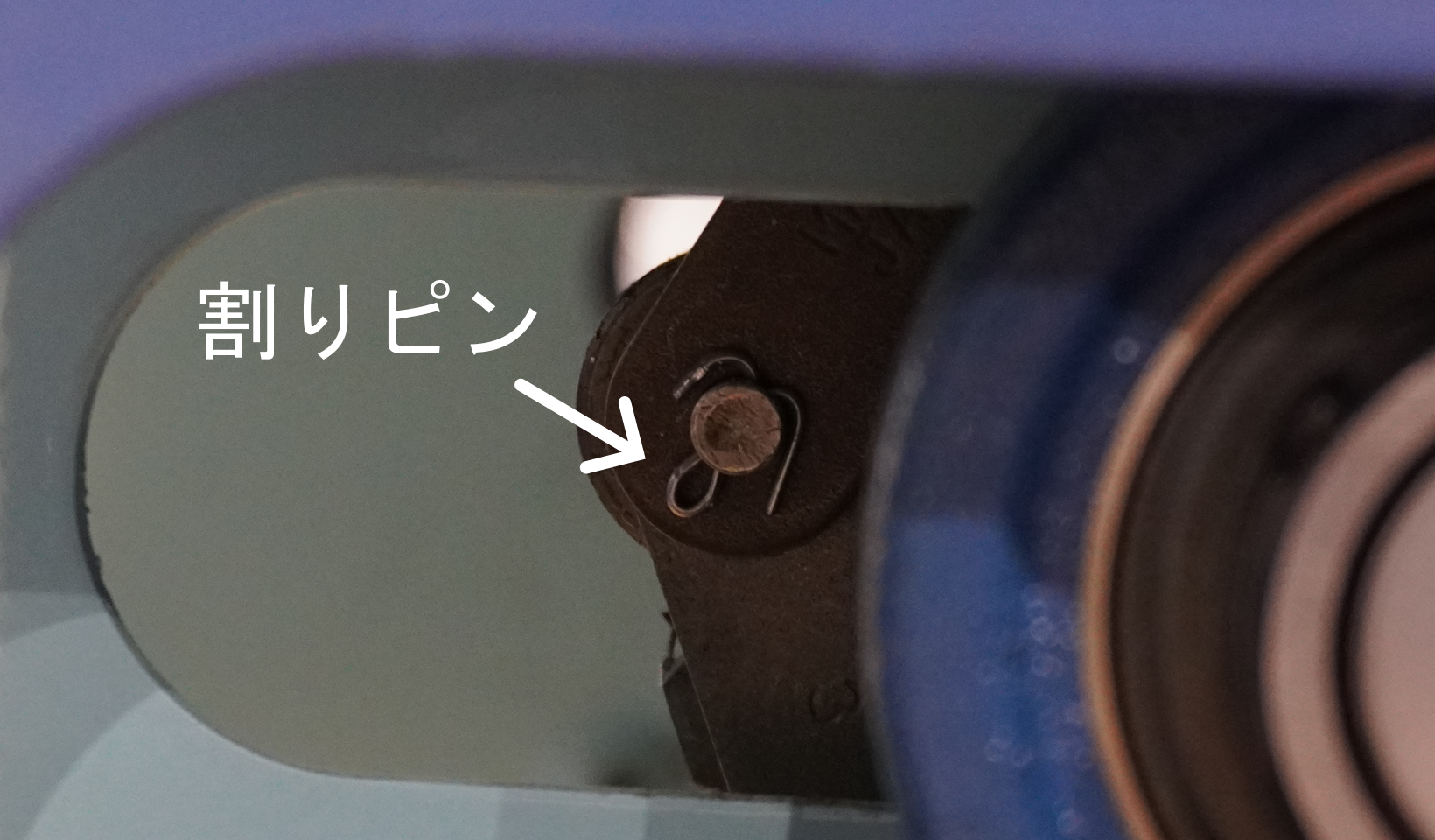

ジョイント連結部には割りピンが付いています。
注意事項
STEP2
作業内容
モーターを取外す
［VCモーターの取外し］
2.【モーター交換】VCモーター⇒VCモーターのSTEP1~STEP8を参照してください。
［MGZモーターの取外し］
3. 【モーター交換】MGZモーター⇒VCモーターのSTEP1~STEP8を参照してください。
プラスドライバー、モンキーレンチ、ウォーターポンププライヤー、マイナスドライバー、六角レンチ、スナップリングプライヤー（穴用）
注意事項
・モーター取外し時にモーターを乗せる台車等を準備できる場合は、モーターの配線を外す必要はありません。
STEP3
作業内容

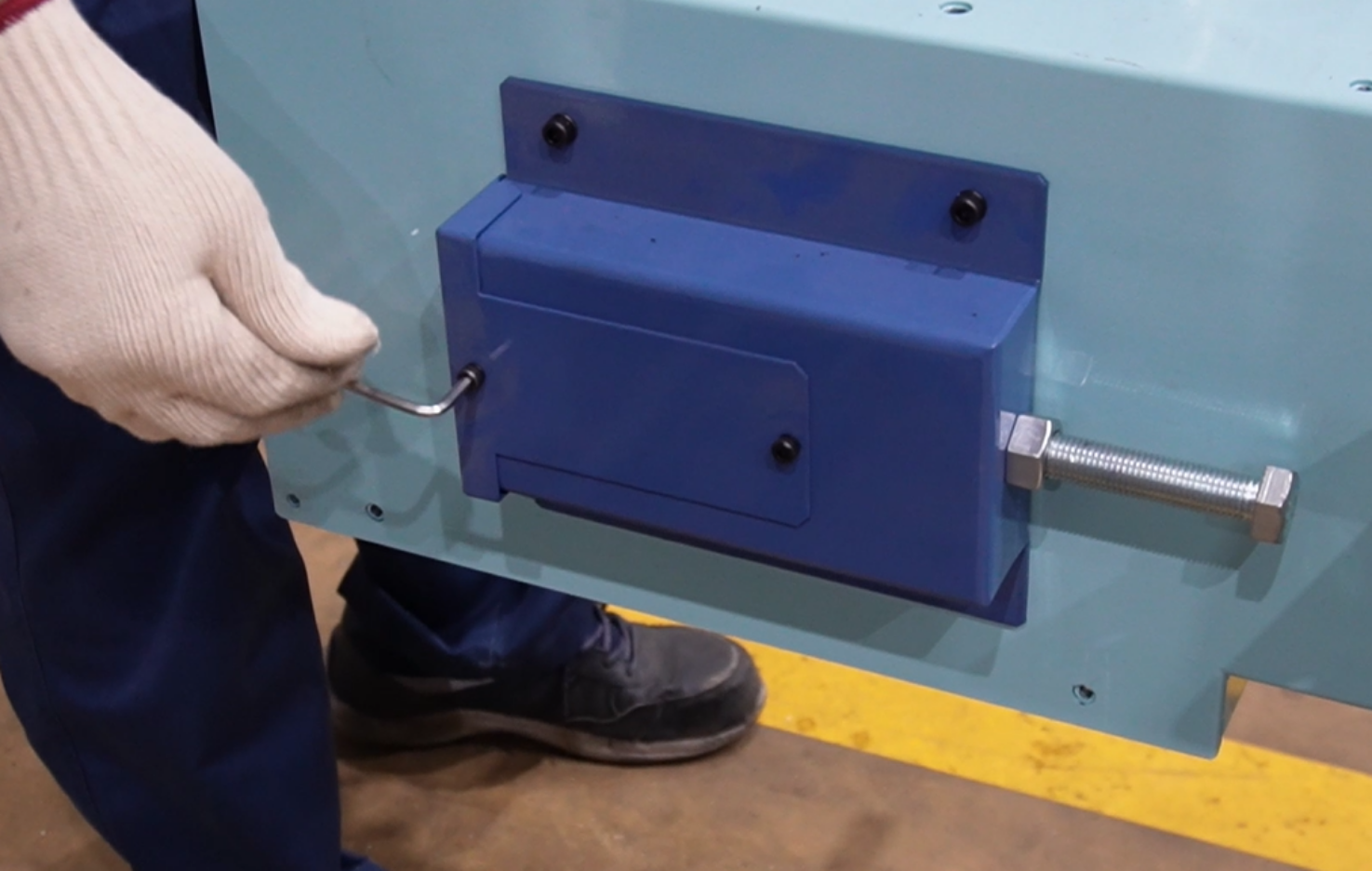

カバーを取外す
テイクアップのカバーを外します。
六角レンチ
注意事項
STEP4
作業内容

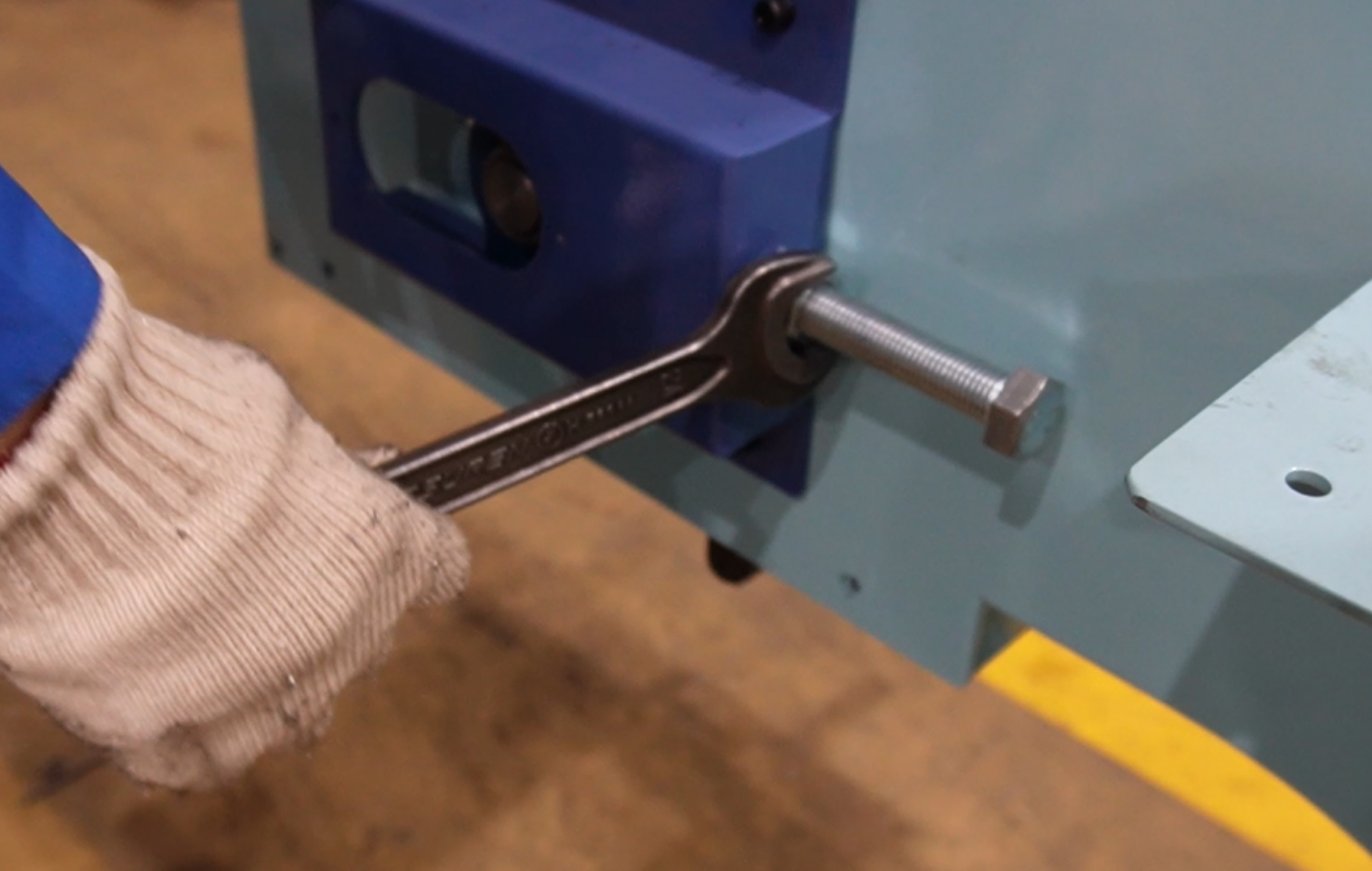

チェーンのテンションを緩める
モンキーレンチ、ソケットレンチ
注意事項
STEP5
作業内容

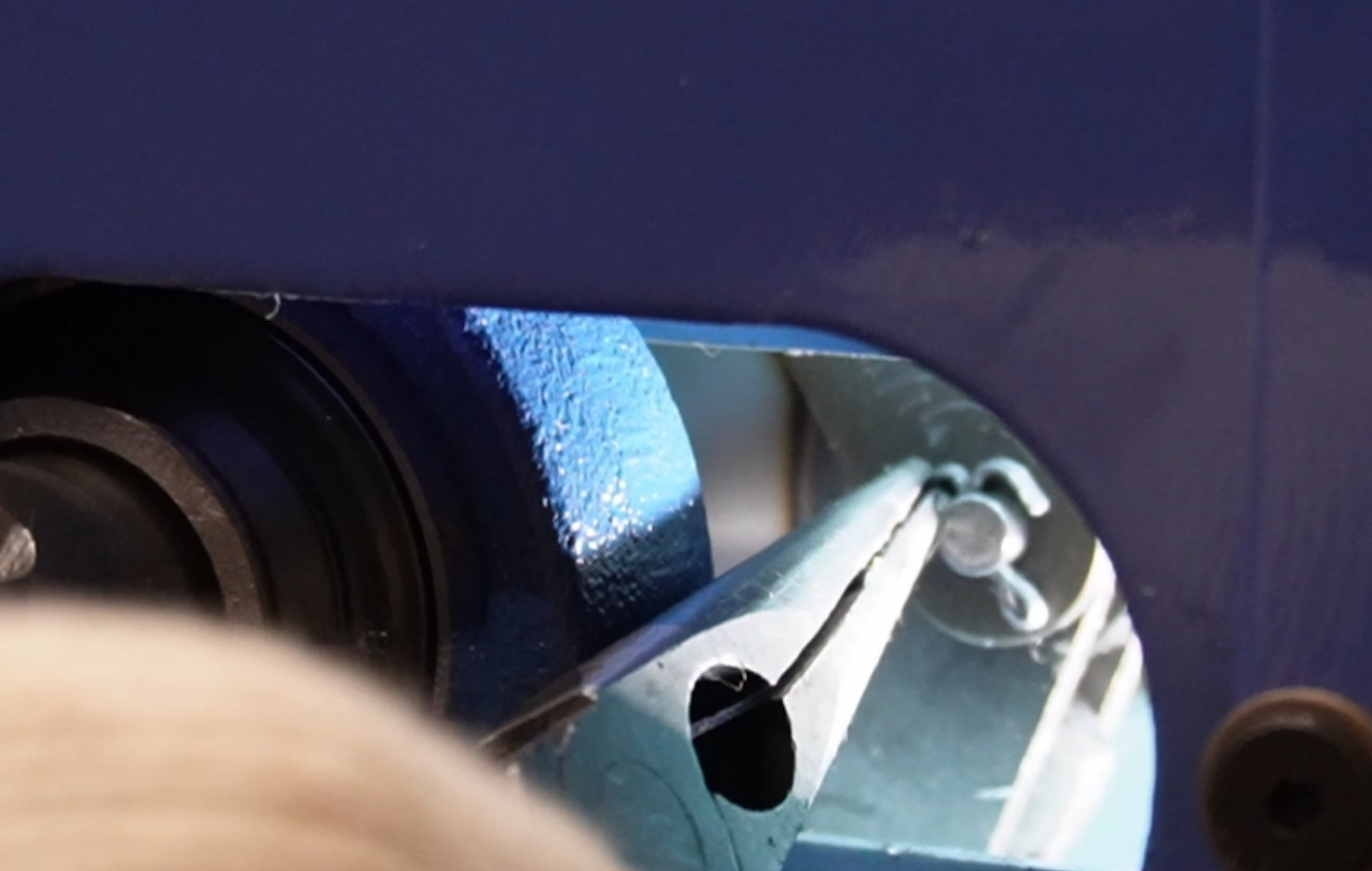

割りピンを外す
ラジオペンチ、ペンチ、プラスチックハンマー
注意事項
STEP6
作業内容

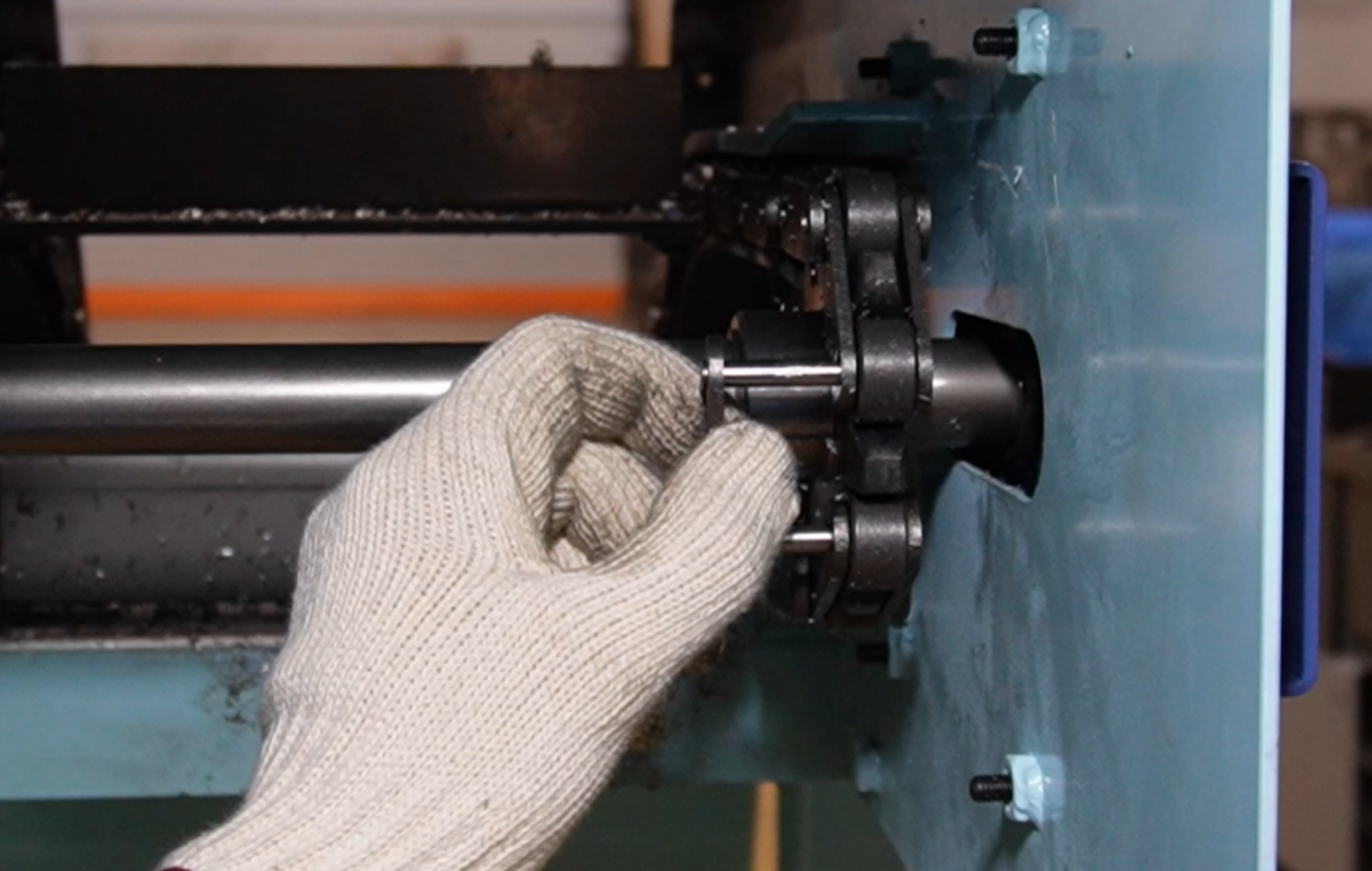

ジョイントを外す
注意事項
STEP7
作業内容

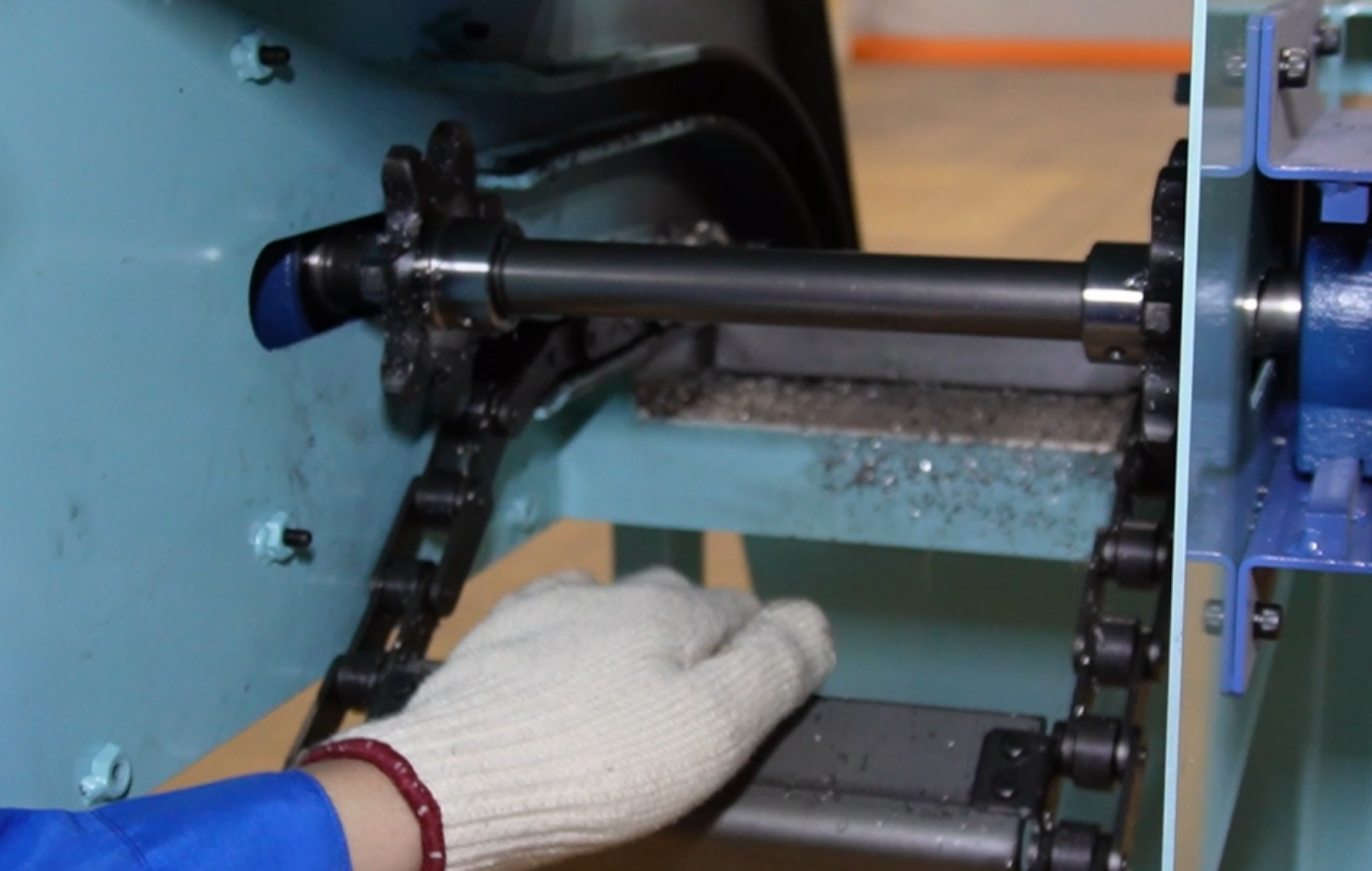

下段からチェーンを引っ張り、チェーンを抜く
注意事項
・チェーンを抜く際は、チェーンが自重でなだれるように抜ける場合があります。十分に注意して作業を行ってください。
STEP8
作業内容
新しいチェーンをほぐす
注意事項
STEP9
作業内容

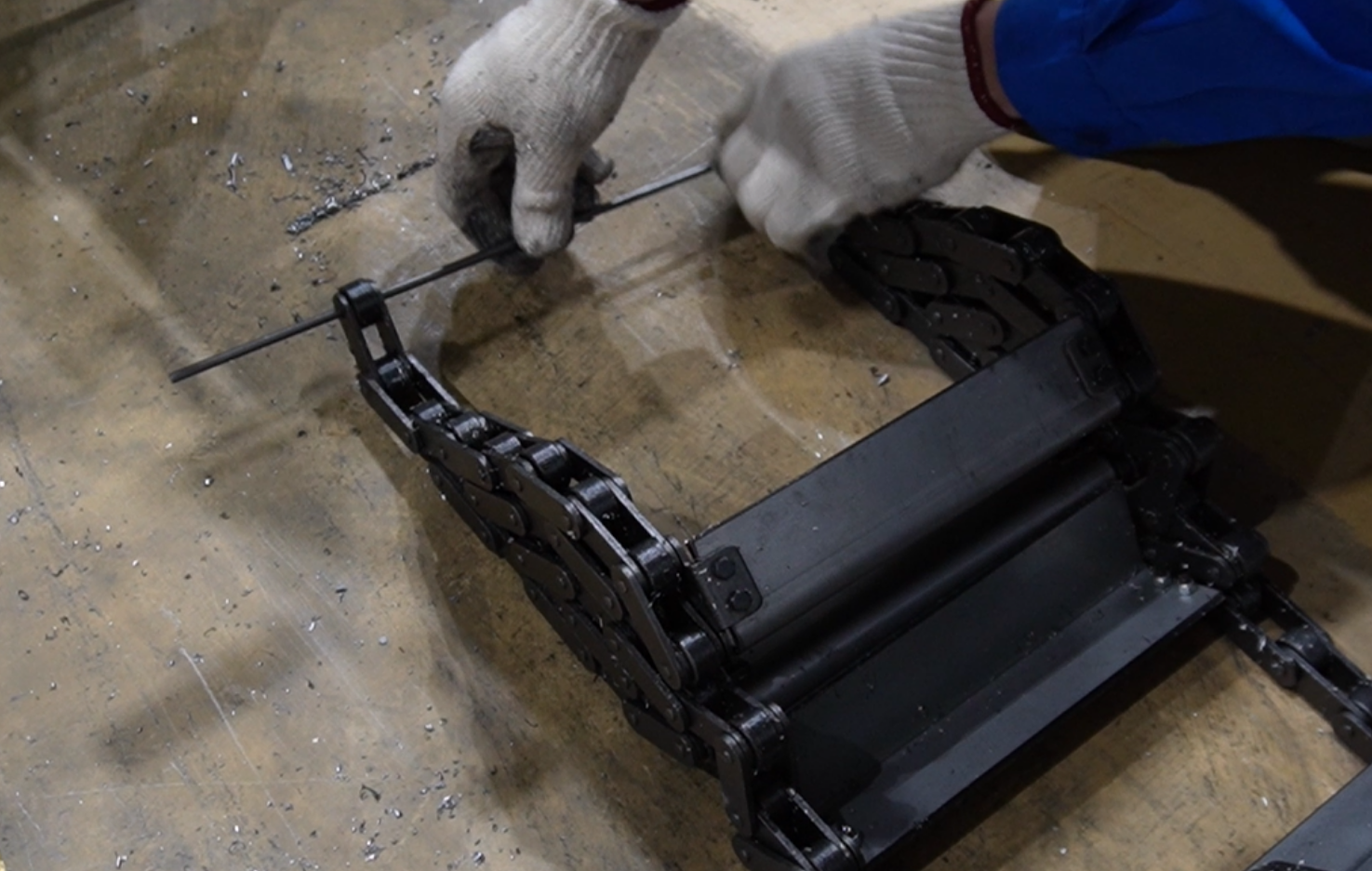

新しいチェーンにピンを仮入れする
長さはチェーン幅、直径は5mmほどのピンを使用してください。
注意事項
STEP10
作業内容

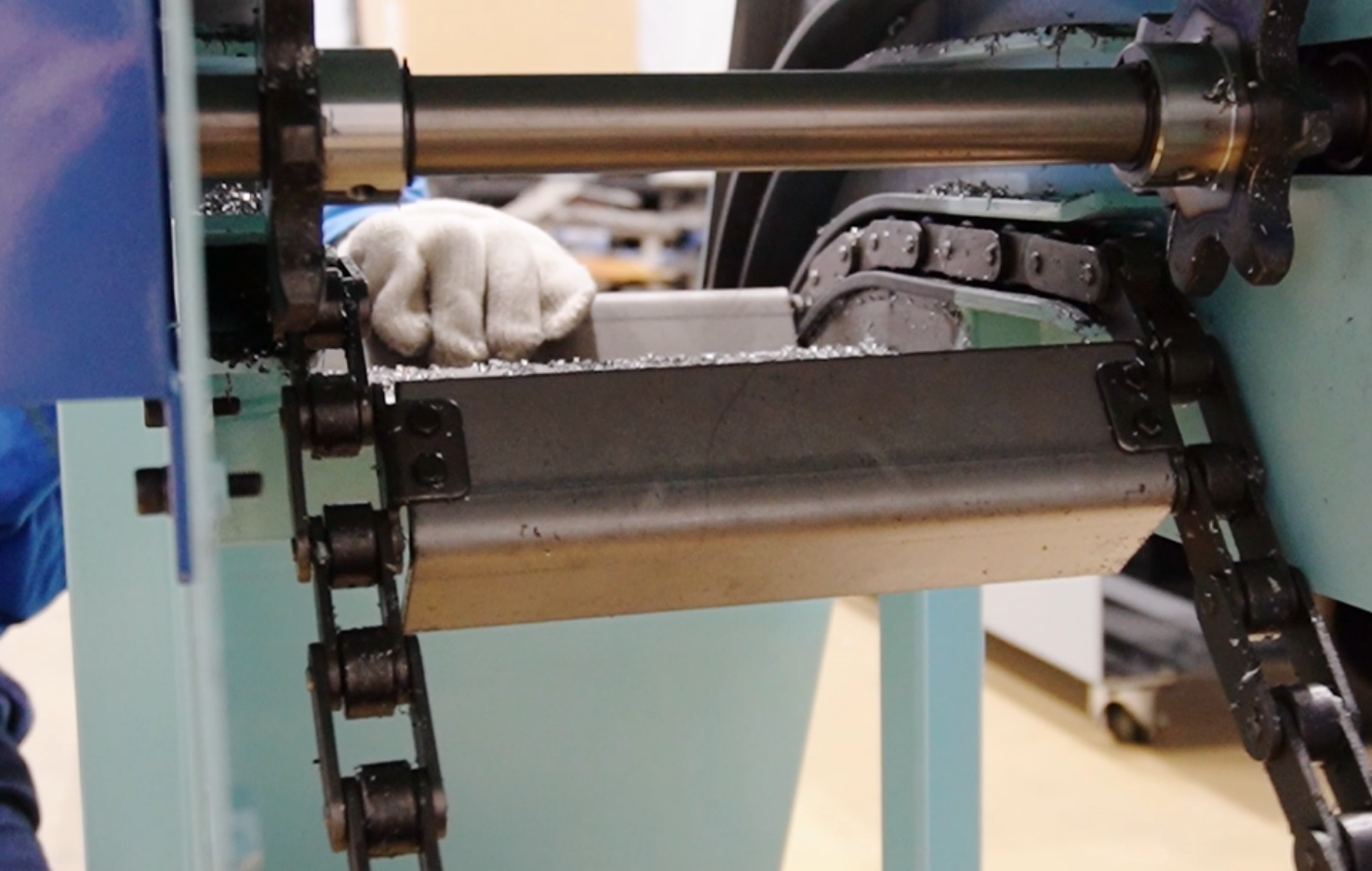

新しいチェーンを入れる

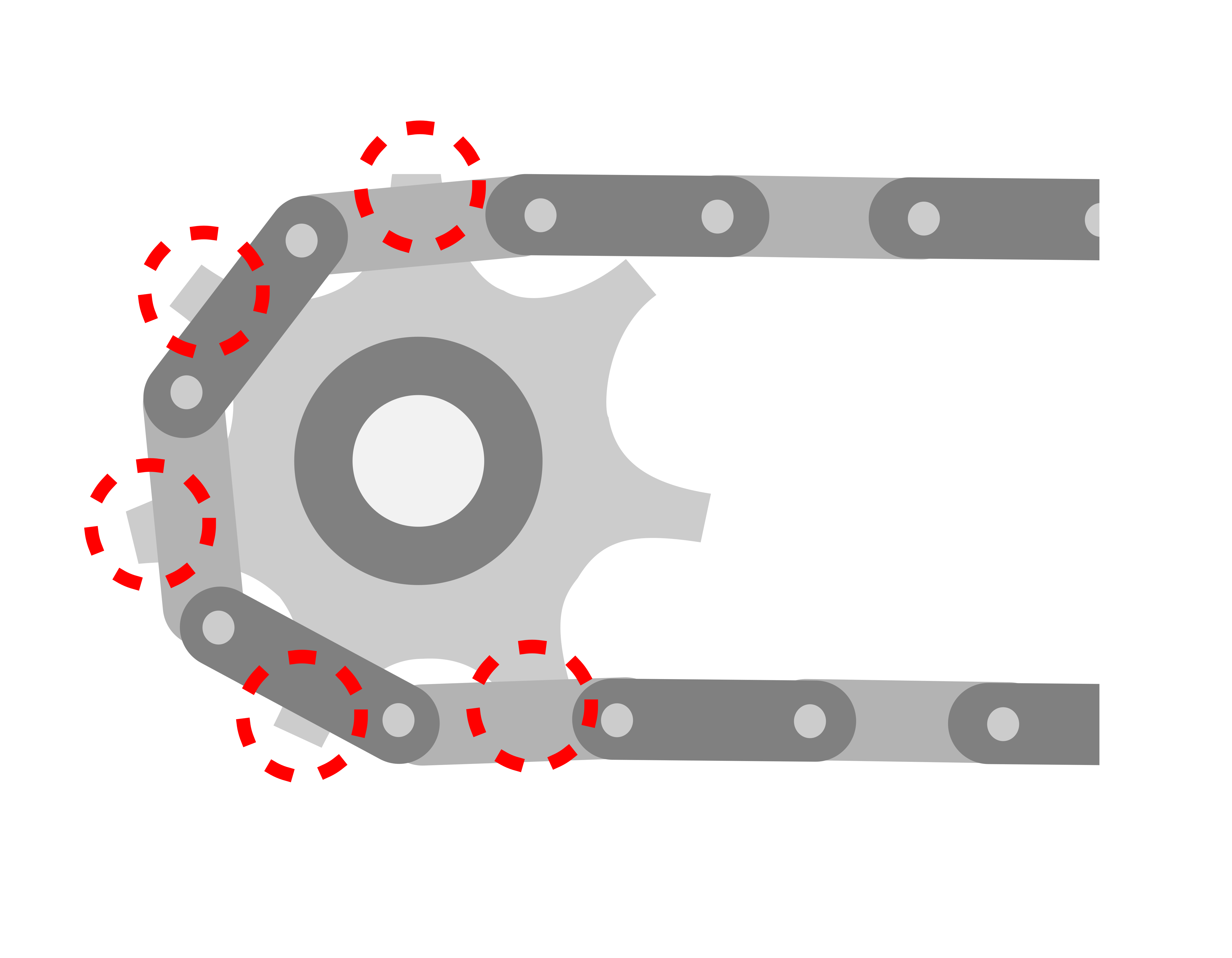

チェーンのリンクにスプロケットの歯をかませるようにチェーンを入れてください。
注意事項

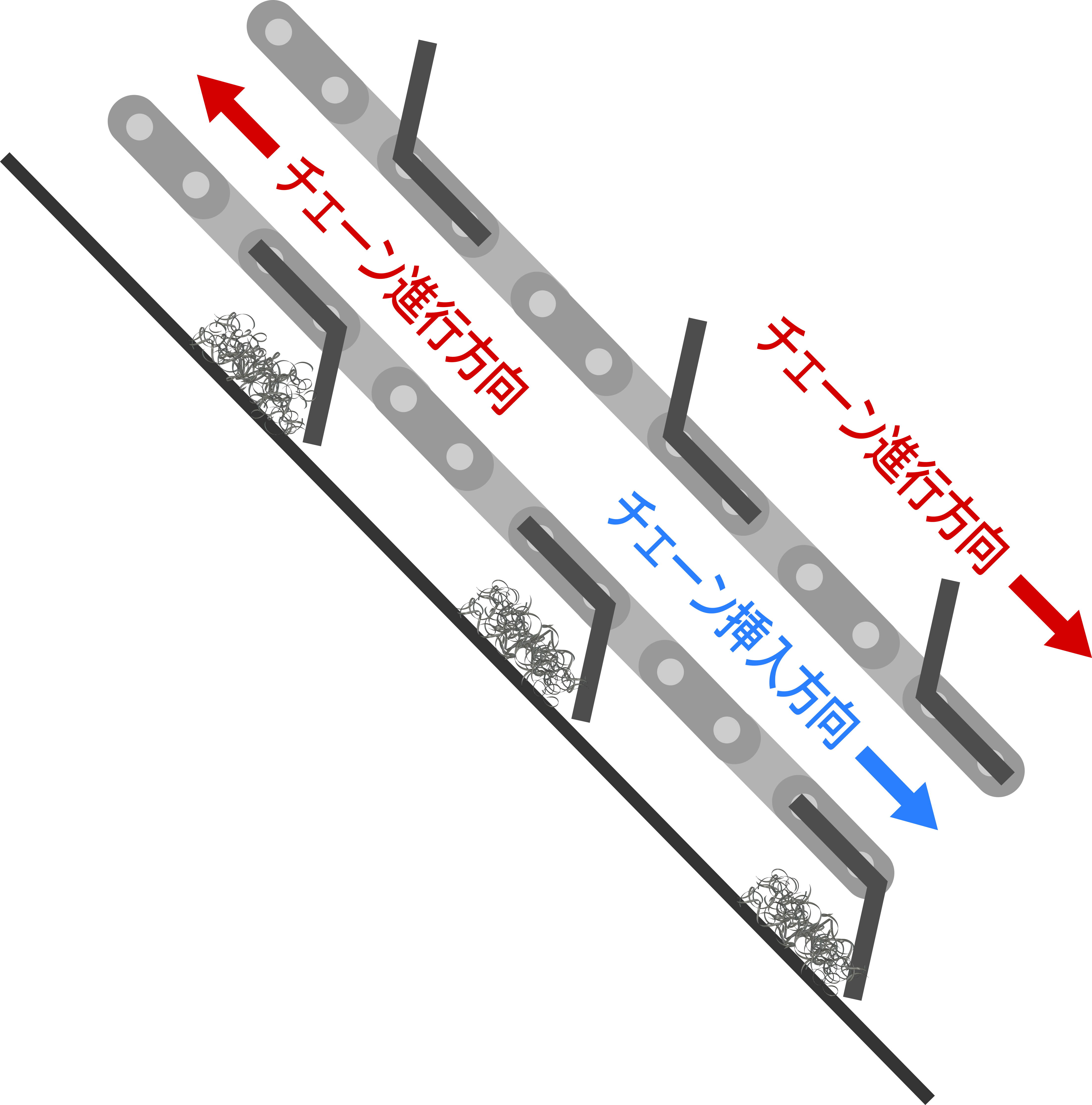

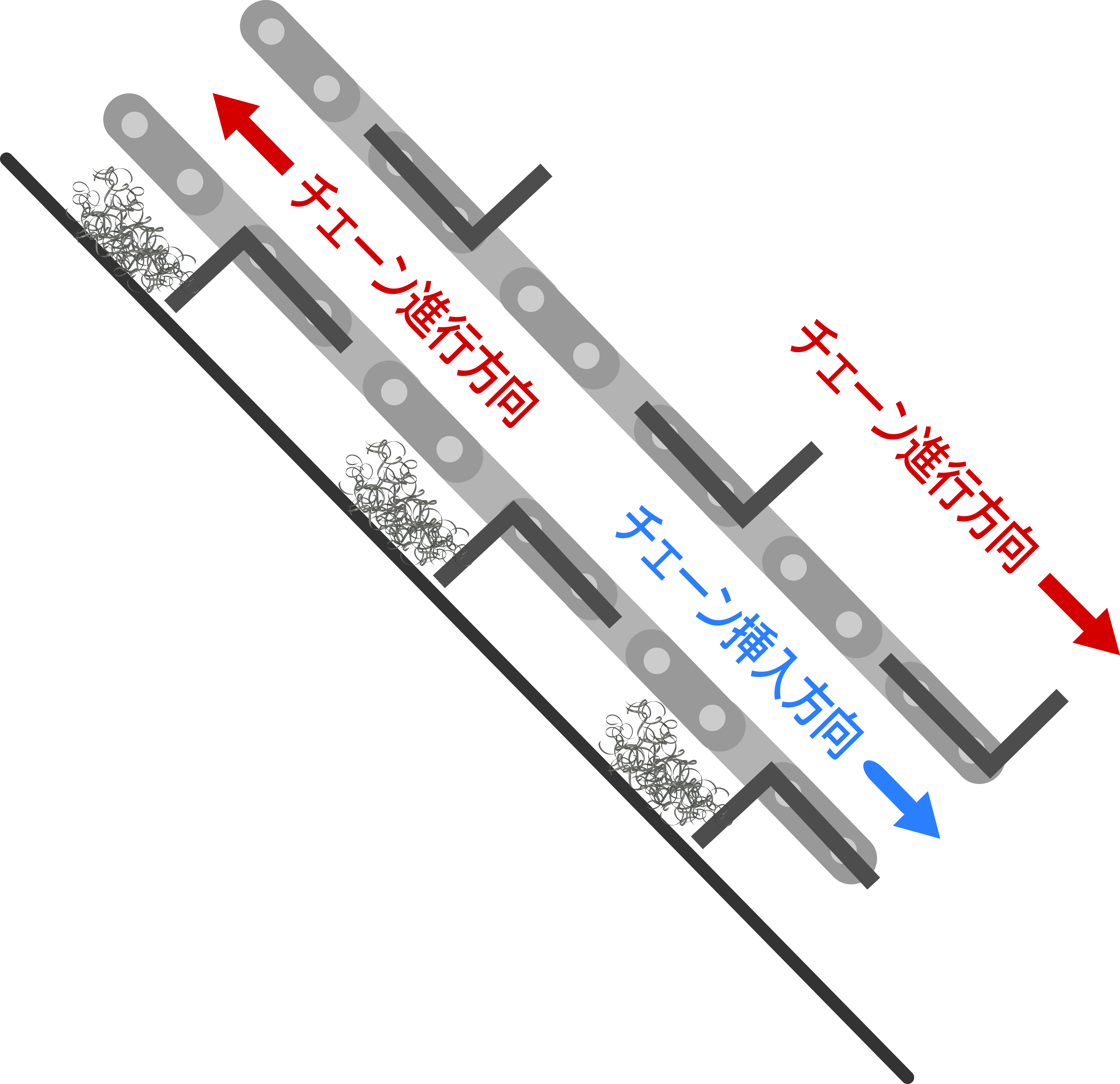

・カキ板の形状を確認し、カキ板の向きに注意してください。
●L字型タイプ
●薄型タイプ
・チェーンを送り込む際に手を挟まないように注意してください。
STEP11
作業内容

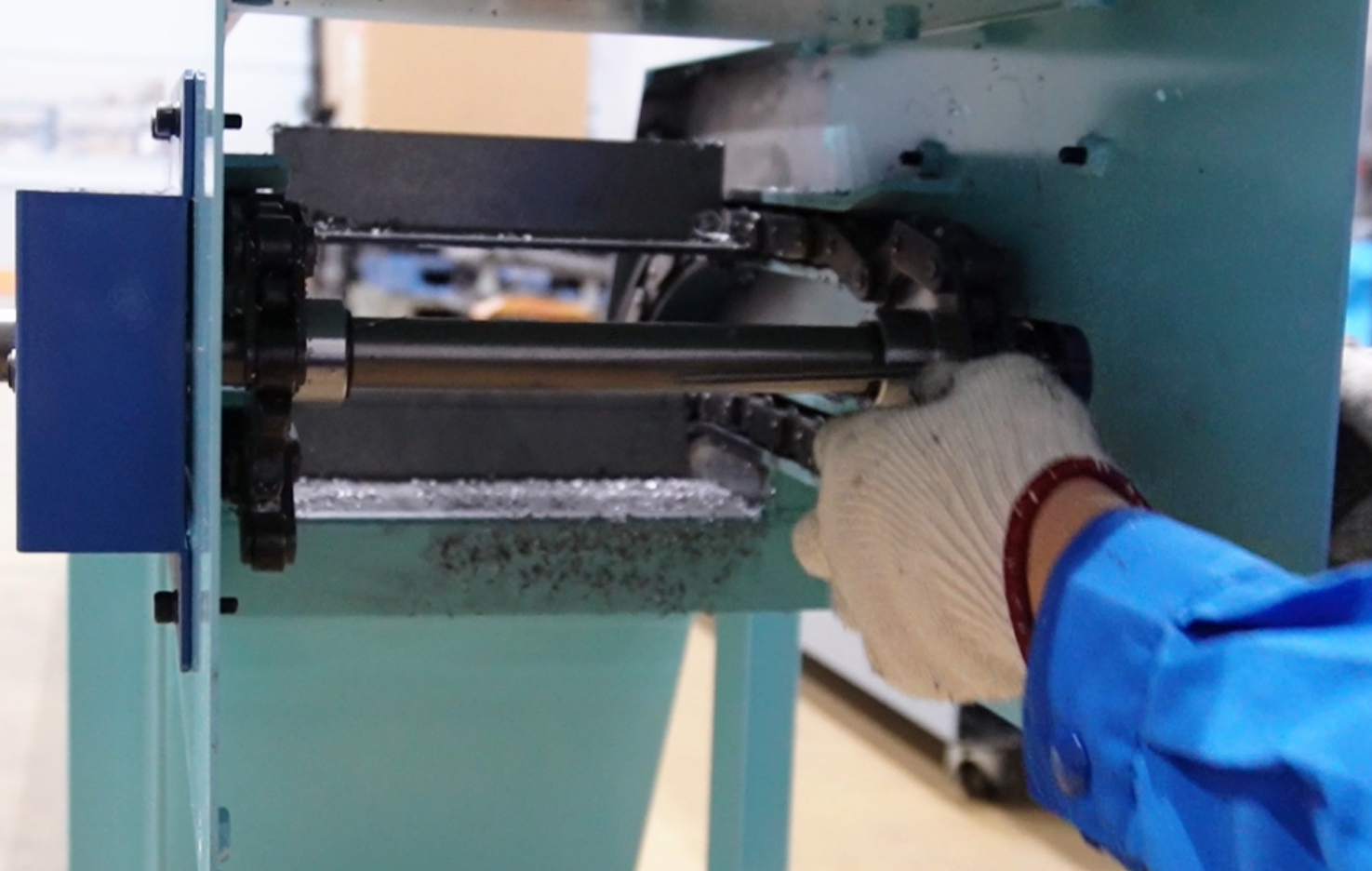

仮入れしたピンを抜く
注意事項
STEP12
作業内容

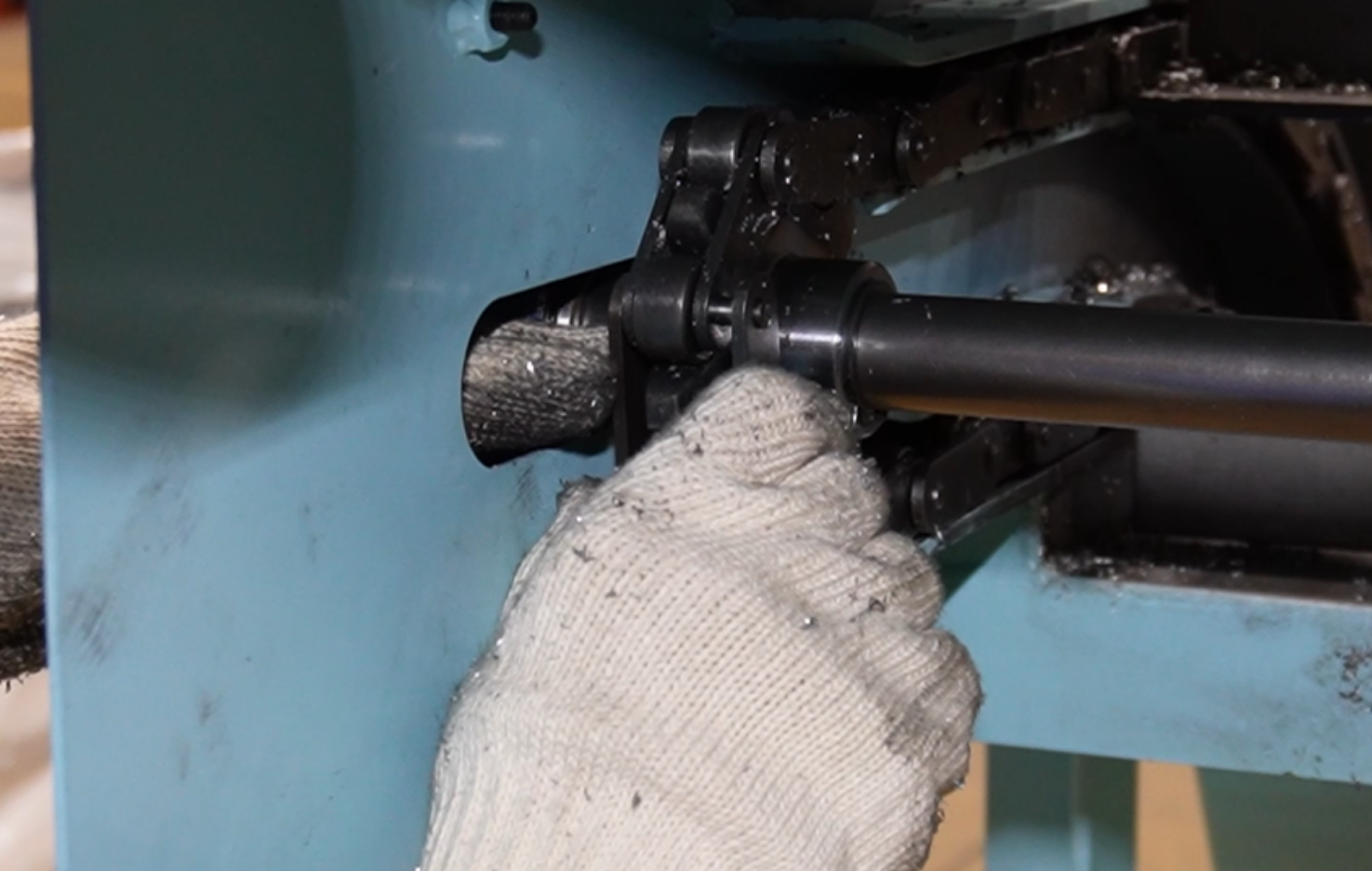

ジョイントを取付ける
注意事項
・ジョイントが入りにくい場合はテンションを緩めてください。
STEP13
作業内容

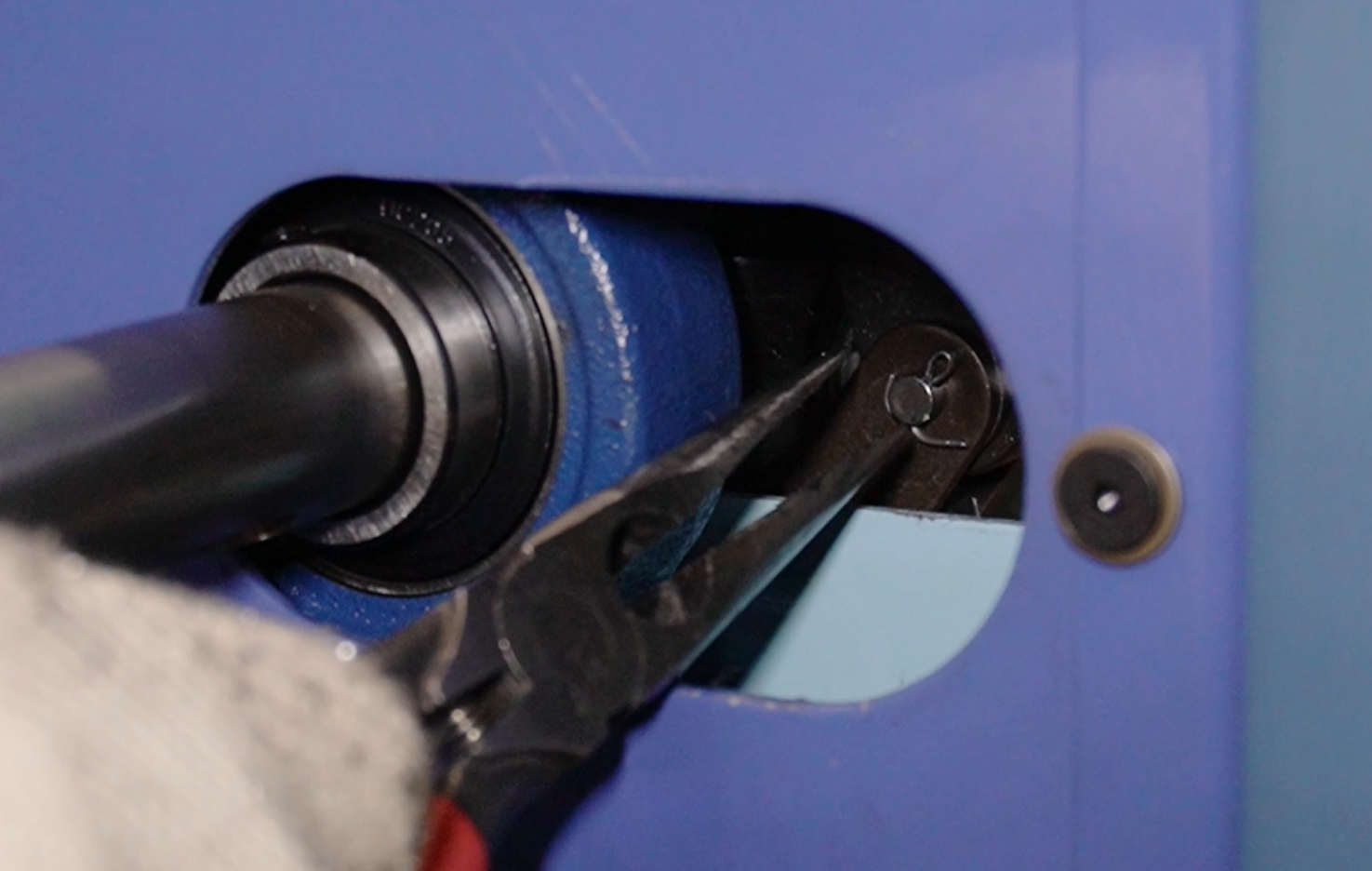

割りピンを取付ける

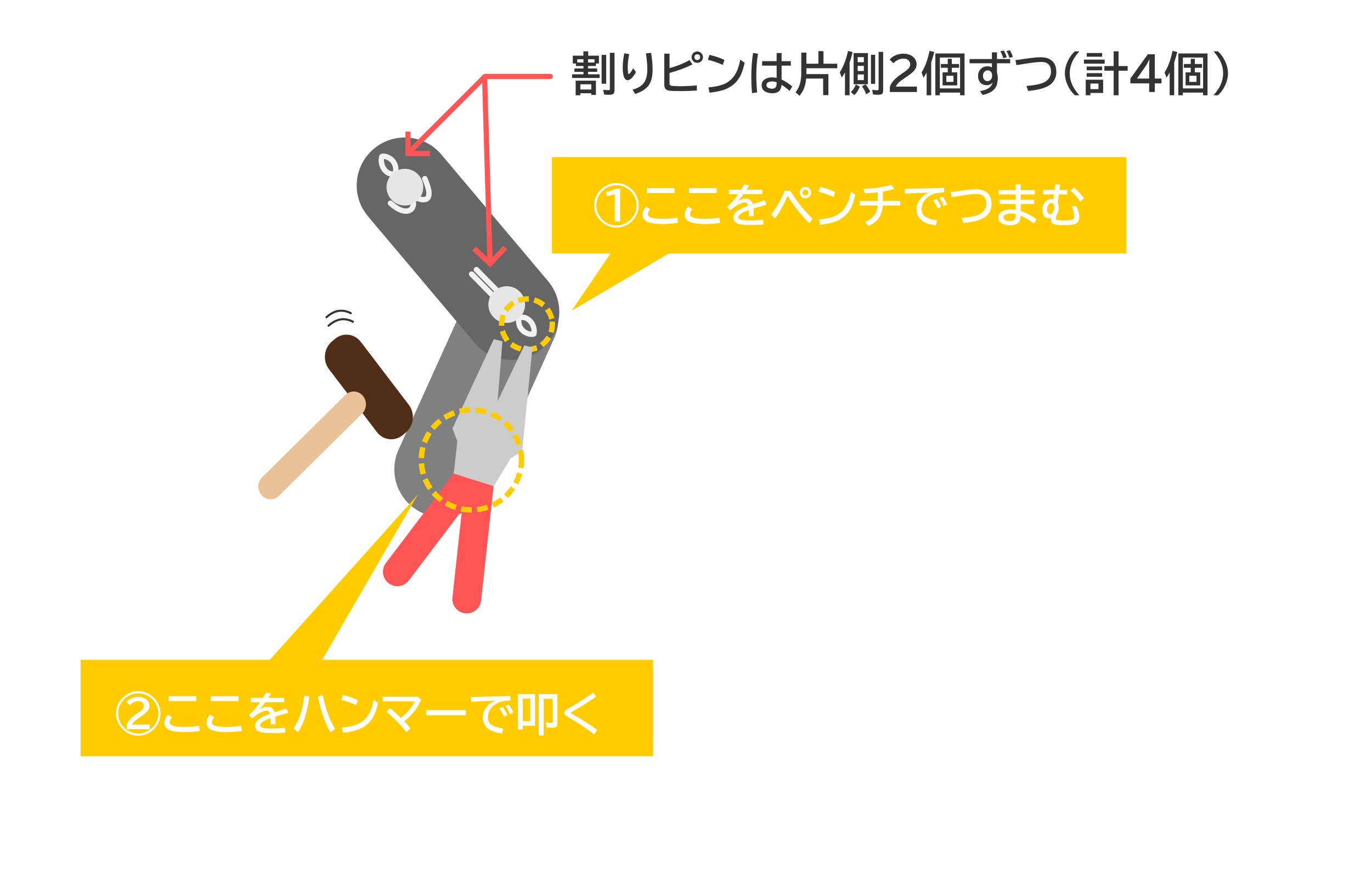

割りピンは片側2個ずつ、計4個取付けます。
ペンチ
注意事項
STEP14
注意事項
STEP15
作業内容
カバーを取付ける
六角レンチ
注意事項
STEP16
作業内容
モーターを取付ける
［VCモーターの取付け］
2.【モーター交換】VCモーター⇒VCモーターのSTEP12~STEP19を参照してください。
［MGZモーターの取付け］
STEP2:モーター取外しの逆手順で取付けしてください。
プラスドライバー、六角レンチ、スナップリングプライヤー（穴用）、モンキーレンチ、ウォーターポンププライヤー
注意事項
