15-2. 安全装置調整方法（80タイプコンベヤ、トルクリミタータイプ）
2025-8-27 更新
動画マニュアル
目次
- 作業人数1人
- 所要時間10分
- 50タイプ、80タイプの区別はチェーン銘板を参照してください。チェーン銘板は排出部付近に取付けてあります。

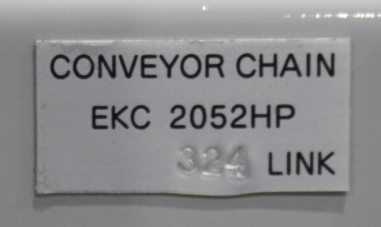

50タイプ：2052

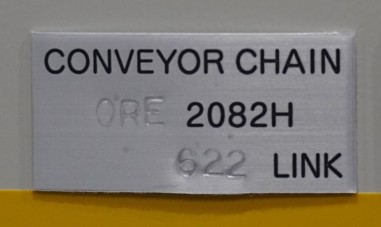

80タイプ：2082 - 作業を始める前に必ず、MC、コンベヤの電源を切り、コンベヤが完全停止していることを確認してください。重大な事故につながる可能性があります。
- 作業に適した格好でおこなってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
- 不明な点は、弊社までお問い合わせください。（TEL:076-274-1188）
作業内容
注意事項
STEP1
作業内容
ボルトが緩んでいる状態から締めて当たるところまで手で回す
注意事項
STEP2
作業内容
ボルト角部と調整ナット面にマーカーペンで印をつける
印を付けた箇所が基準（0°）となります。
マーカーペン
注意事項
STEP3
作業内容
形式、設定トルクを弊社に確認し、下記表の回転度数になるようにボルト1カ所に対し60度ずつ均等に締める
↓この動画では、形式TL500-2、390°で350N・mに調整しています。
スパナ
注意事項
