32.【トルクリミター トルク調整】サイドアーム式スクレーパーコンベヤ
2025-12-8 更新
動画マニュアル
目次
- 作業人数1人
- 所要時間30分
- 作業を始める前に必ず、MC、コンベヤの電源を切り、コンベヤが完全停止していることを確認してください。重大な事故につながる可能性があります。
- 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
- 不明な点は、弊社までお問い合わせください。（TEL:076-274-1188）
作業内容
注意事項
STEP1
作業内容

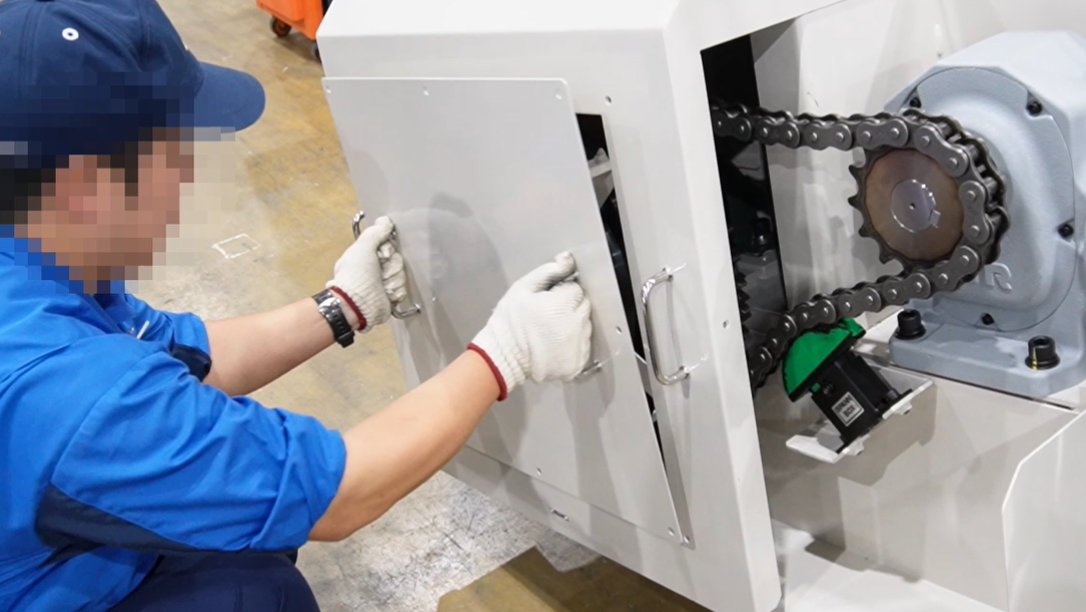

駆動部の点検フタを取外す
六角レンチ
注意事項
STEP2
作業内容

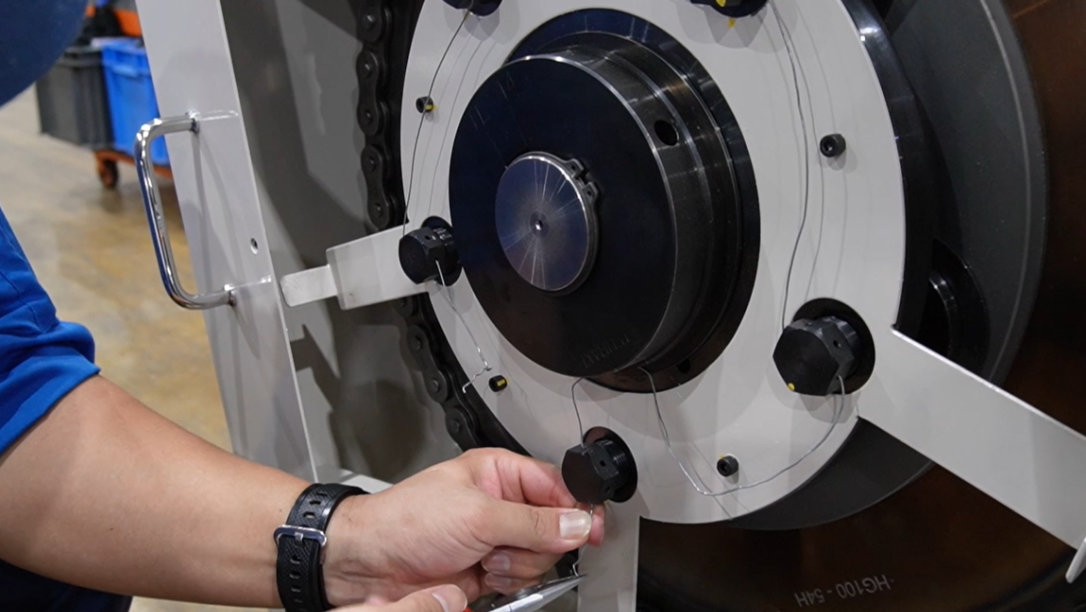

トルクリミターのワイヤーを取外す
ペンチ
注意事項
STEP3
作業内容

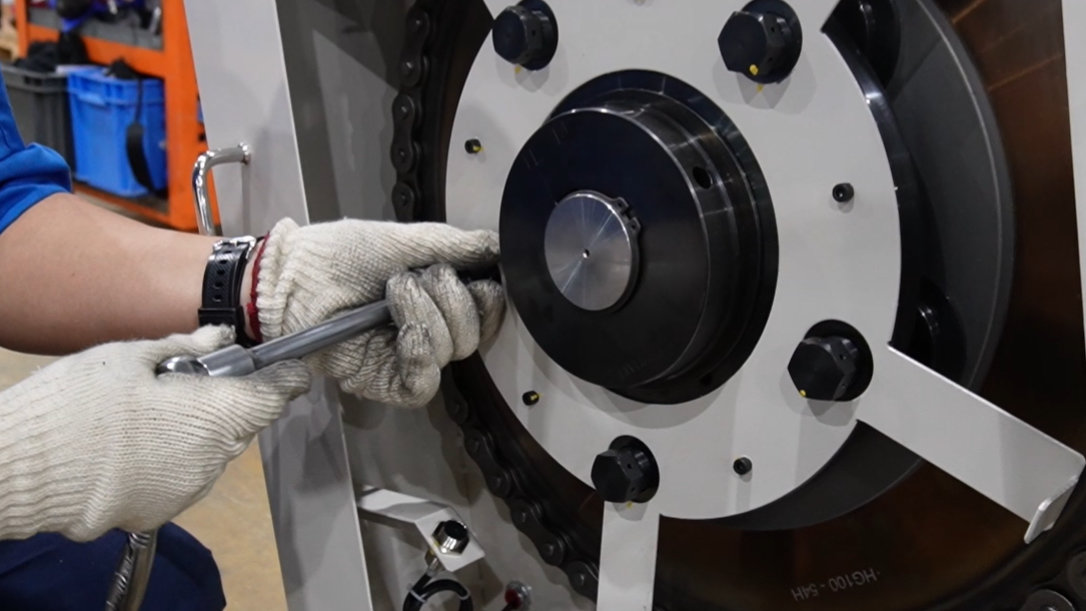

トルクを調整する

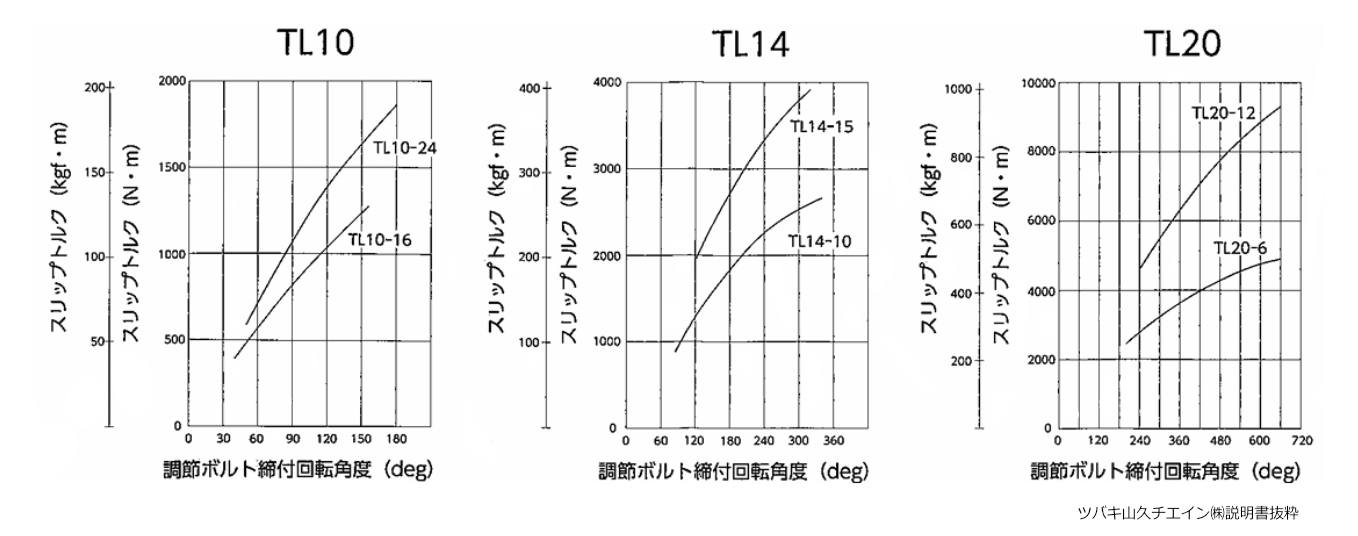

トルク設定方法は、15-2. 安全装置調整方法（80タイプコンベヤ、トルクリミタータイプ）を参照してください。その際、調整ボルトの角度は、下記の表を参考にしてください。
ラチェットレンチ（スパナ）、マーカーペン
注意事項
- トルクリミターの型式においては、弊社にご確認ください。
STEP4
作業内容

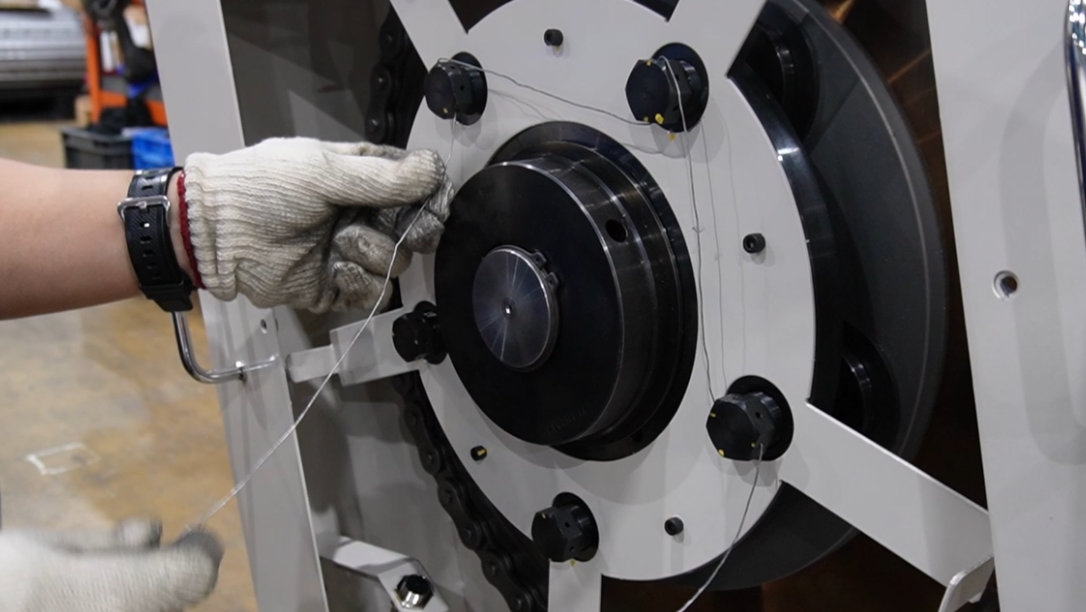

トルクリミターのワイヤーを取付ける

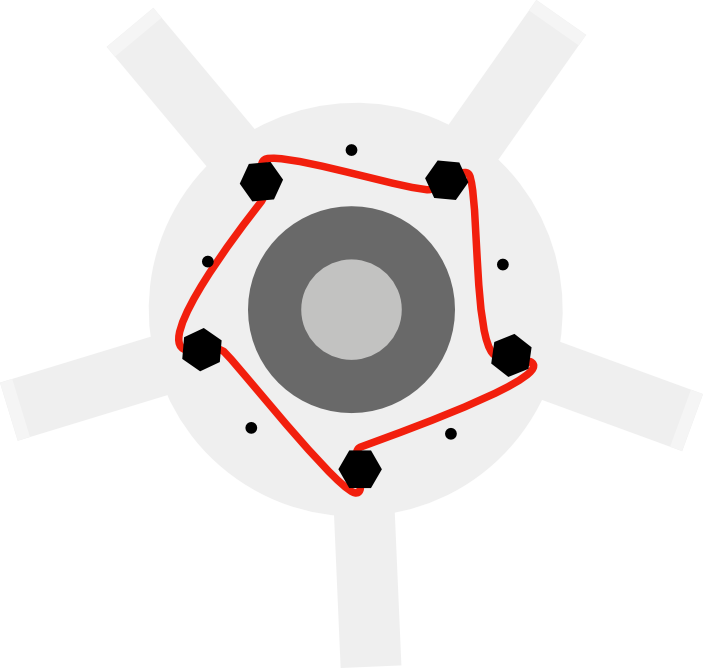

調整ボルトにワイヤーを通す際は、ボルトが緩む方向へ回転しようとした場合に、隣のボルトがワイヤーにより締まる方向へ引っ張られるように配線してください。
ペンチ
注意事項
STEP5
作業内容

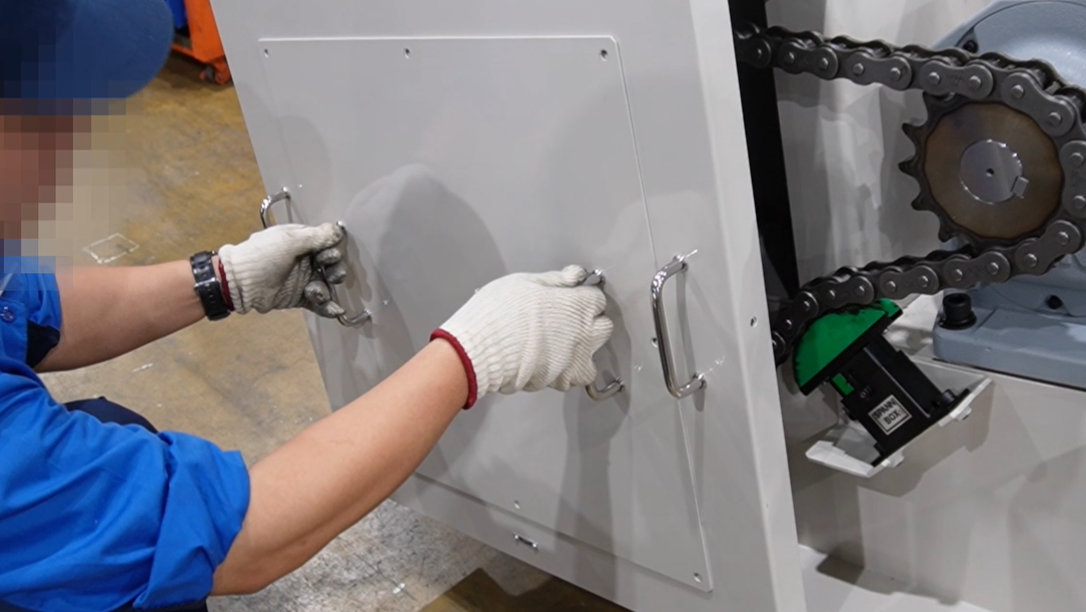

駆動部の点検フタを取付ける
六角レンチ
注意事項
