31.【コンベヤチェーンテンション調整】サイドアーム式スクレーパーコンベヤ
2025-12-8 更新
動画マニュアル
目次
- STEP 1 駆動部のセーフティーカバー、テールカバーを取外す
- STEP 2 スライドベースを固定しているボルトを緩める
（側面2ヵ所、底面2ヵ所） - STEP 3 サイドカバーとガイドレールの位置寸法を計測し、基準位置を確認する
- STEP 4 コンベヤチェーンが張るまでテンションボルト2本を細かく交互に回す（ほぼ同時でも良い）
- STEP 5 STEP2で緩めたボルトを締める
- STEP 6 一番後ろのサイドカバーのボルトを緩める
- STEP 7 バールをサイドカバーの隙間に差し込んでハンマーで叩き、サイドカバーをテール側にずらす
- STEP 8 サイドカバーのボルトを締める
- STEP 9 ガイドレールのボルトを緩める（6か所）
- STEP 10 STEP3で計測した寸法になるようにガイドレールの位置をずらす
- STEP 11 STEP9で緩めたボルトを締める
- STEP 12 セーフティーカバー、テールカバーを取付ける
- 作業人数1人
- 所要時間1時間
- 作業を始める前に必ず、MC、コンベヤの電源を入り、コンベヤが完全停止していることを確認してください。重大な事故につながる可能性があります。
- 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
- 不明な点は、弊社までお問い合わせください。(TEL:076-274-1188)
作業内容
注意事項
STEP1
作業内容

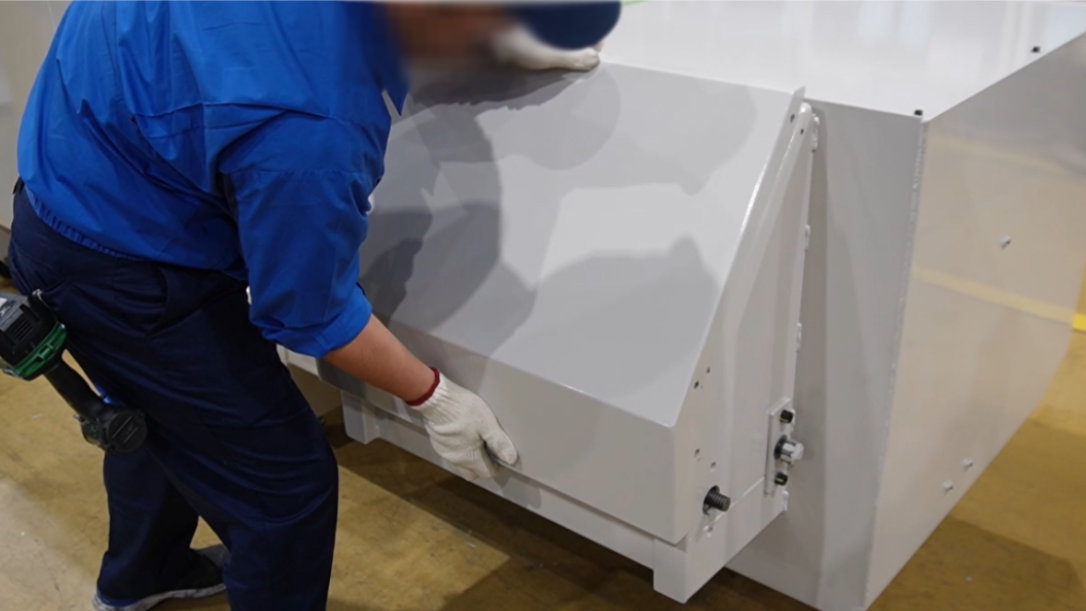

駆動部のセーフティーカバー、テールカバーを取外す
六角レンチ
注意事項
STEP2
作業内容

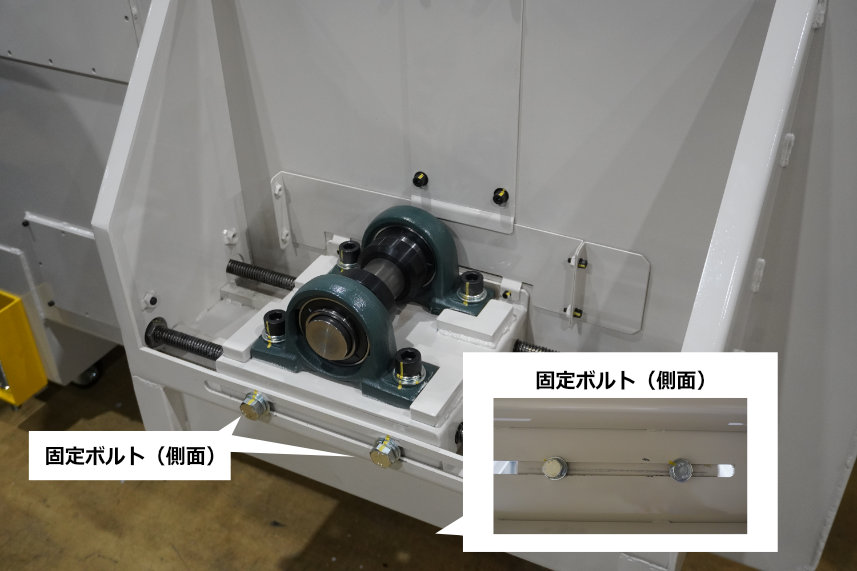

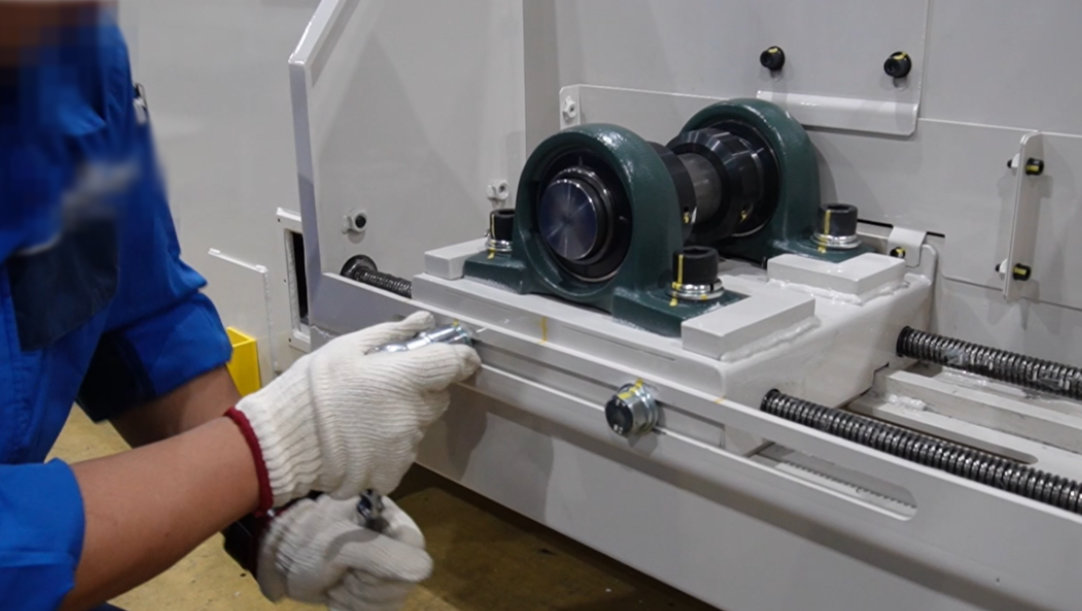

スライドベースを固定しているボルトを緩める
（側面2ヵ所、底面2ヵ所）
ラチェットレンチ
注意事項
STEP3
作業内容
サイドカバーとガイドレールの位置寸法を計測し、基準位置を確認する

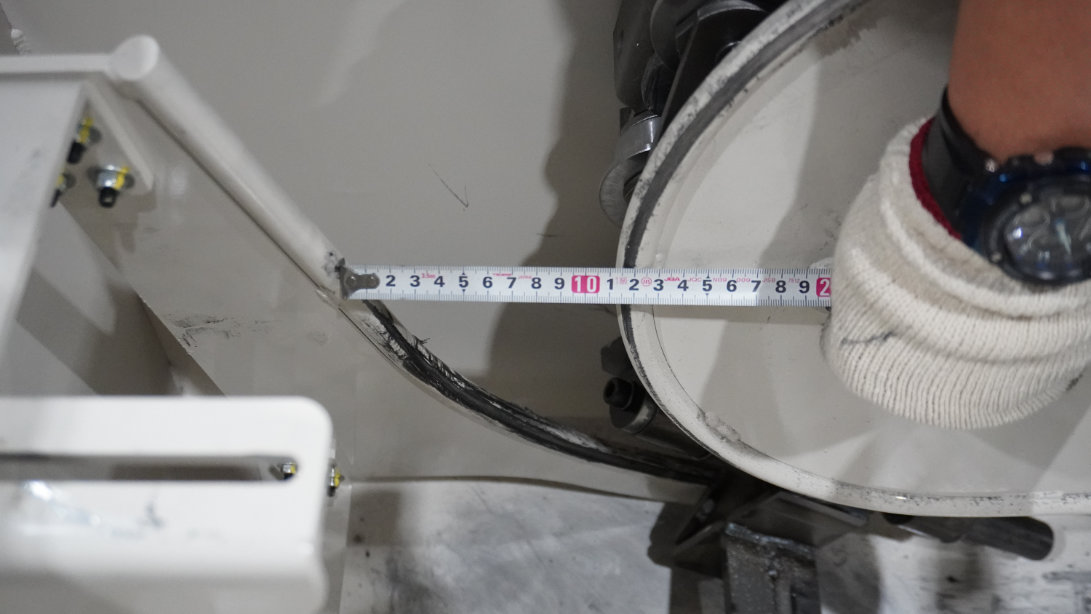

ロッドエンド部からガイドレール部までスケールを当て、ガイドレールとサイドカバーの距離を測ってください。
スケール
注意事項
STEP4
作業内容

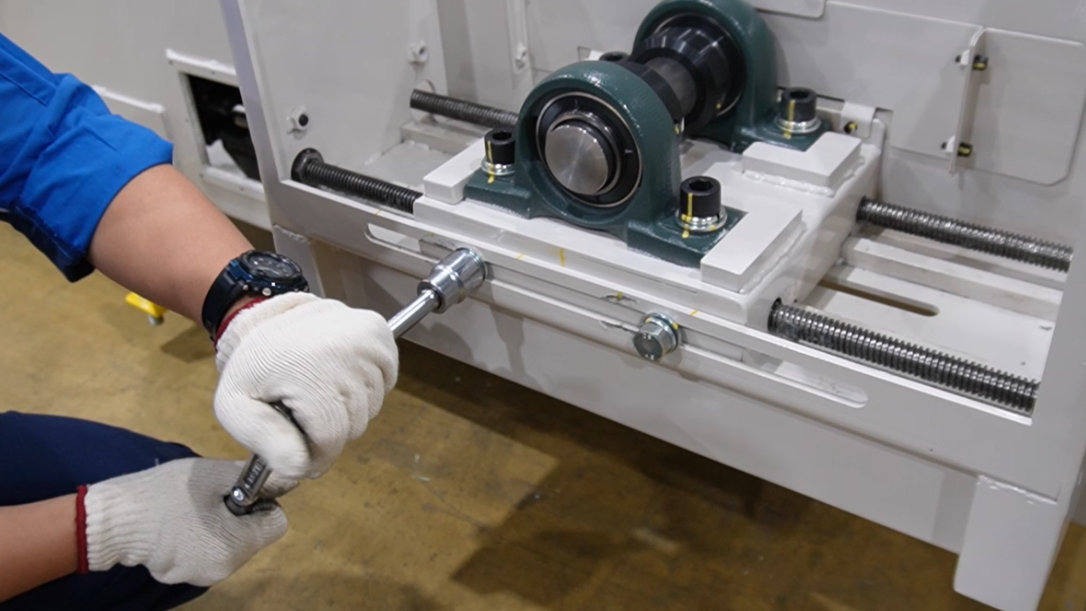

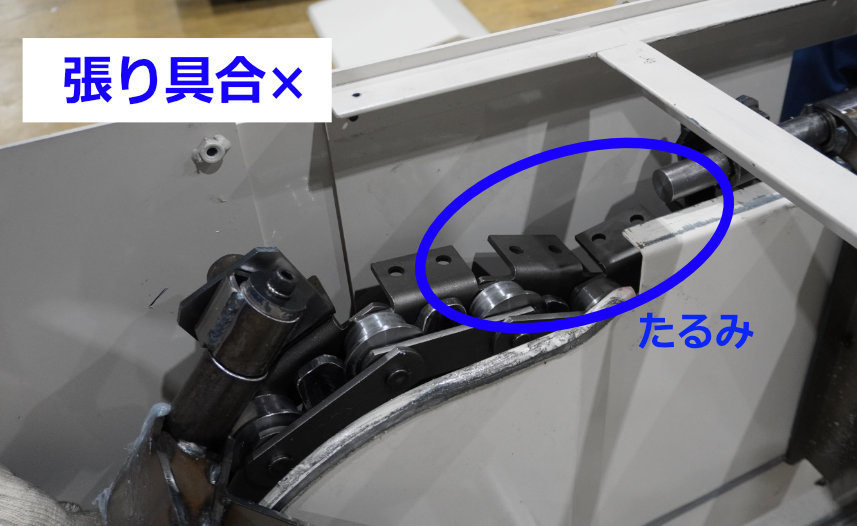

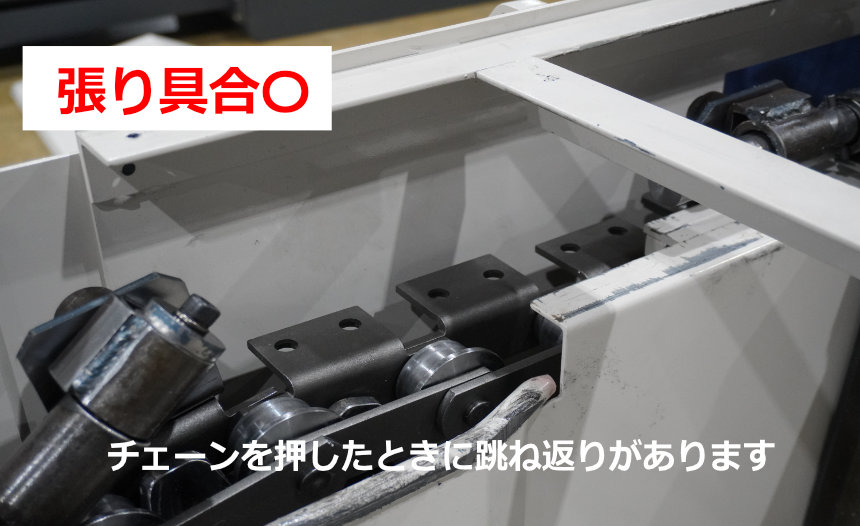

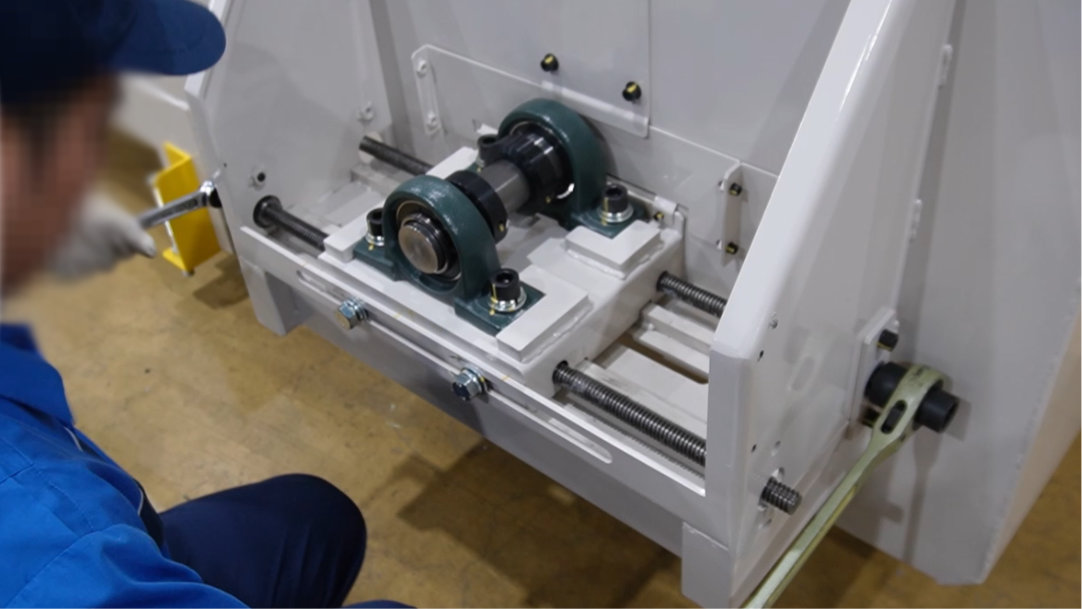

コンベヤチェーンが張るまでテンションボルト2本を細かく交互に回す（ほぼ同時でも良い）

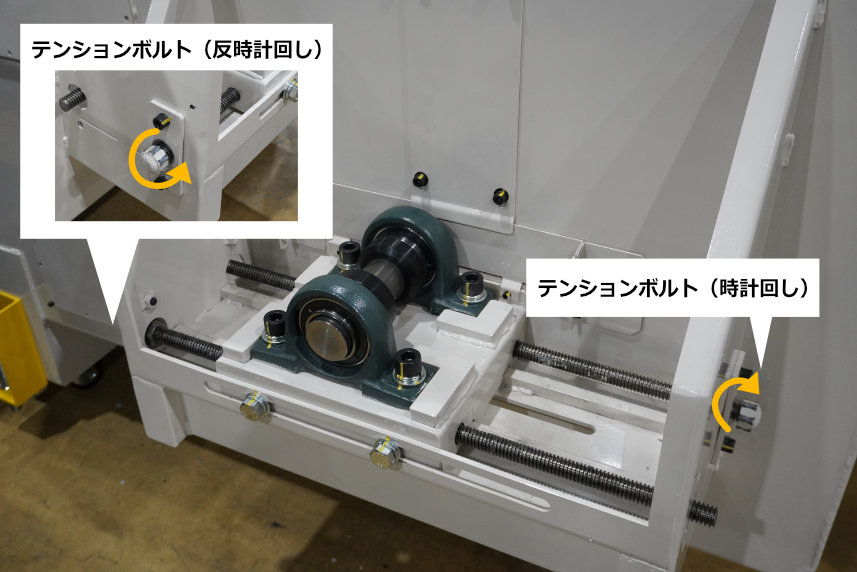

手前は反時計回り、奥は時計回りに回してください。
ラチェットレンチ
注意事項
- テンションを張る際、偏った張り方をするとテンションボルトのネジ部が破損する可能性があるため注意してください。
STEP5
作業内容
STEP2で緩めたボルトを締める
ラチェットレンチ
注意事項
STEP6
作業内容

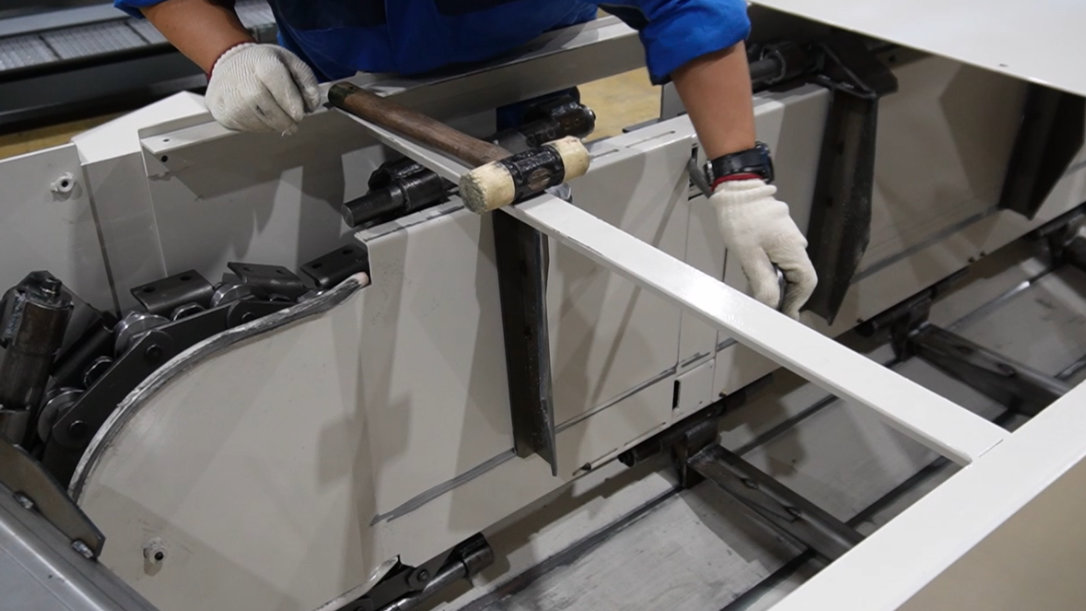

一番後ろのサイドカバーのボルトを緩める
六角レンチ
注意事項
- カキ板に手を挟まないように注意してください。
STEP7
作業内容

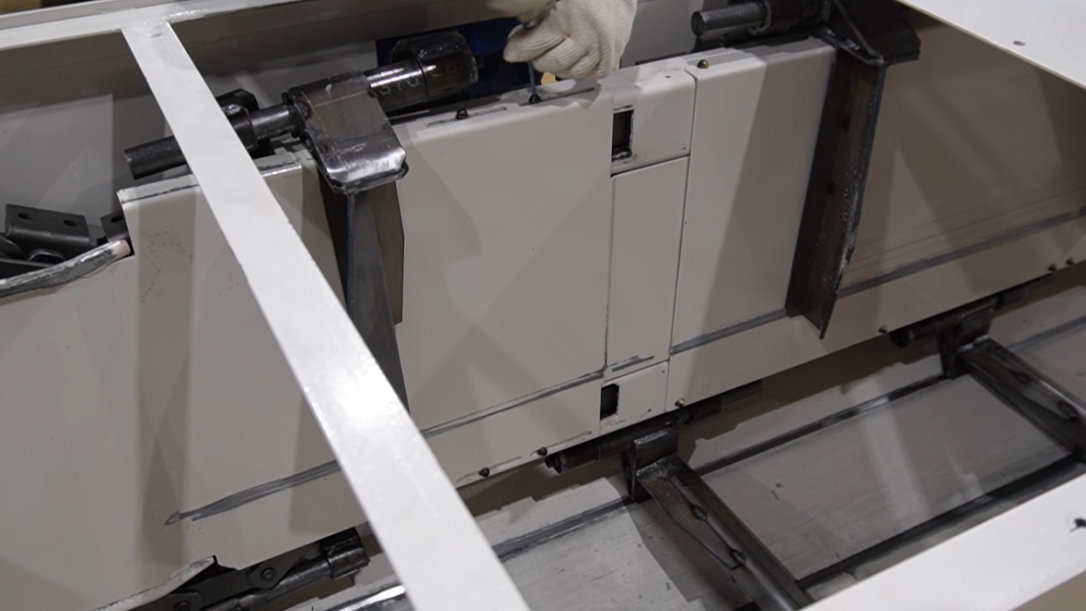

バールをサイドカバーの隙間に差し込んでハンマーで叩き、サイドカバーをテール側にずらす
テンションを調整すると従動軸が移動し、従動軸とロッドエンドとの距離が近くなります。スプロケットFにあるロッドエンドの痕を目安に、サイドカバーの位置をずらしてください。
バール、プラスチックハンマー
注意事項
STEP8
作業内容

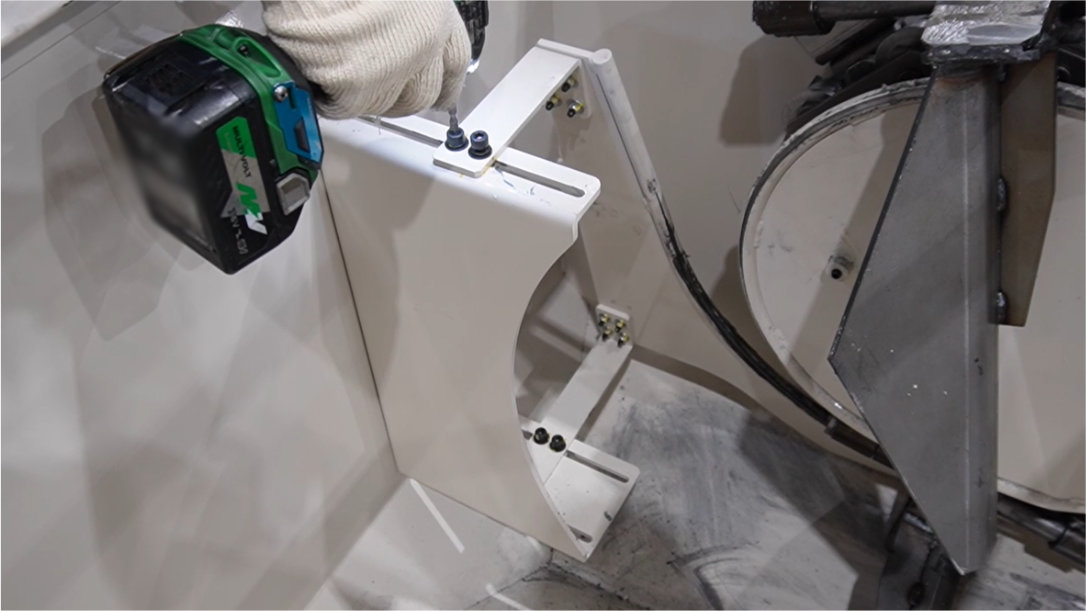

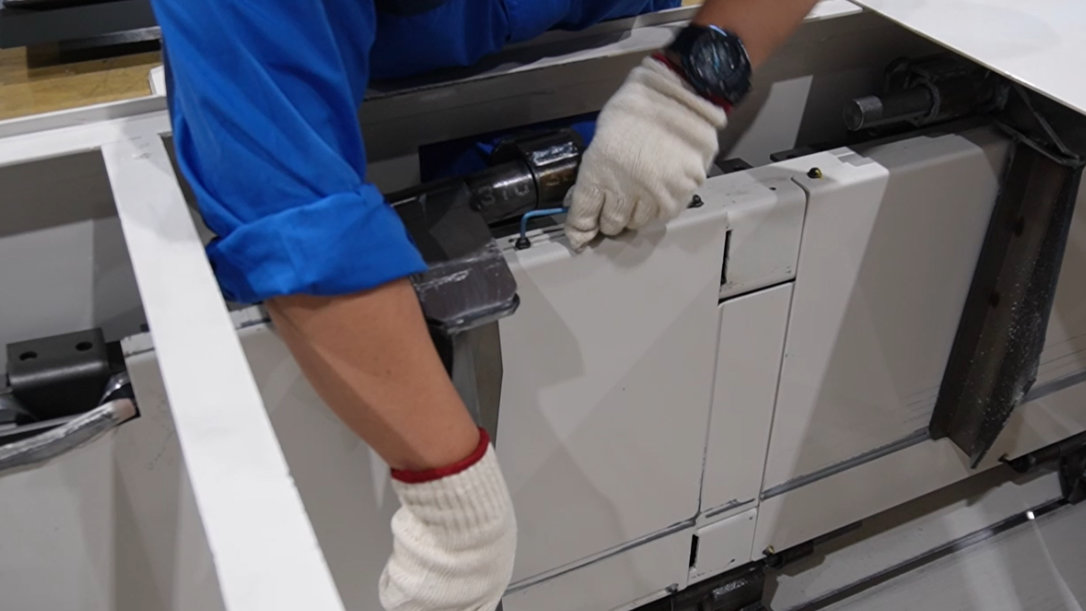

サイドカバーのボルトを締める
六角レンチ
注意事項
- カキ板に手を挟まないように注意してください。
STEP9
作業内容

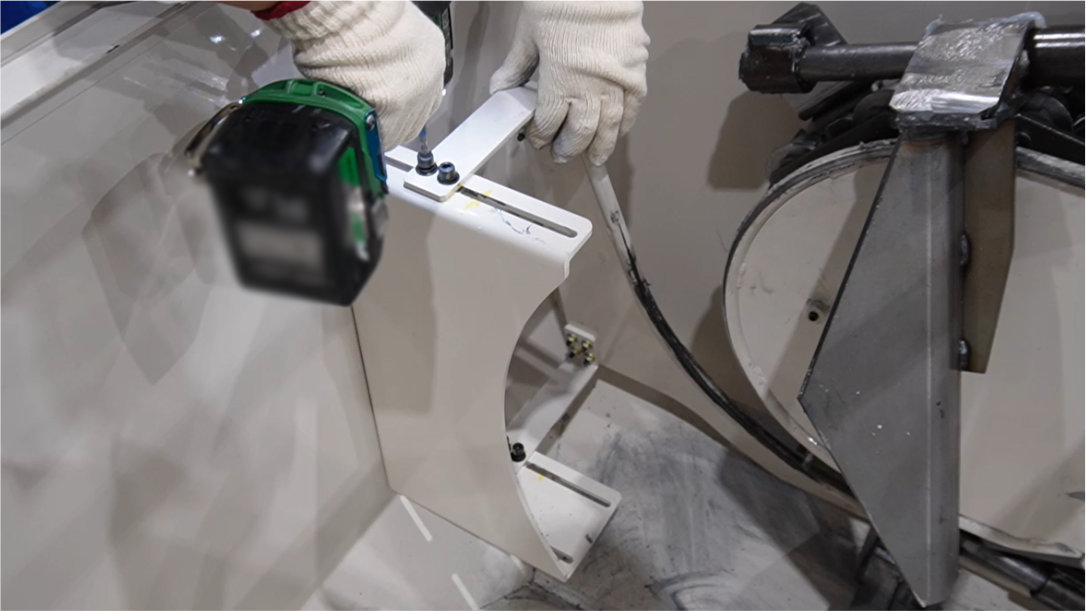

ガイドレールのボルトを緩める（6か所）
六角レンチ
注意事項
STEP10
作業内容

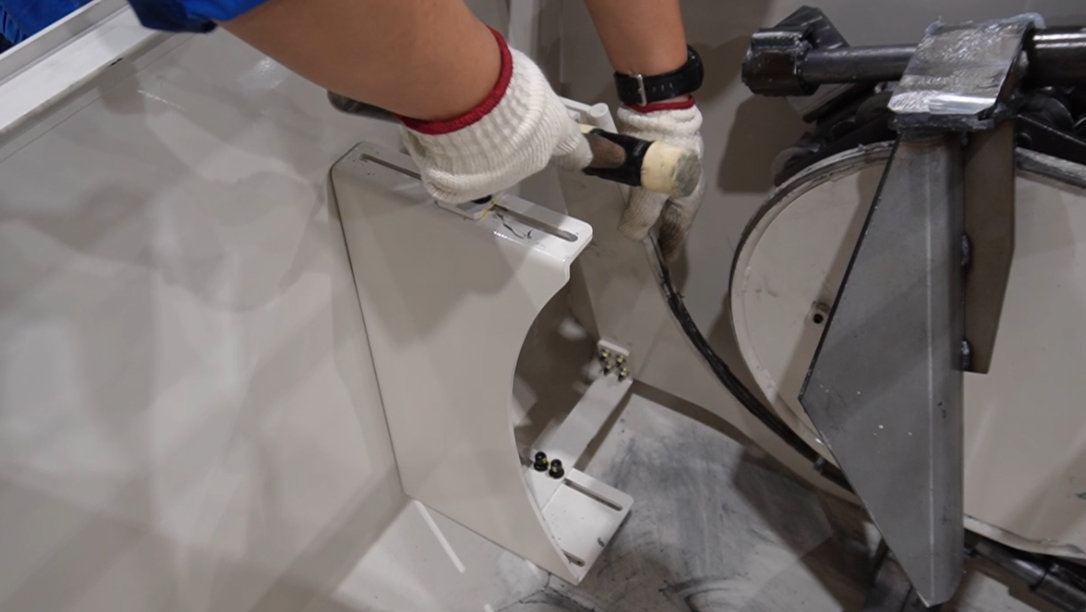

STEP3で計測した寸法になるようにガイドレールの位置をずらす
プラスチックハンマー
注意事項
STEP11
作業内容
STEP9で緩めたボルトを締める
六角レンチ
注意事項
STEP12
作業内容

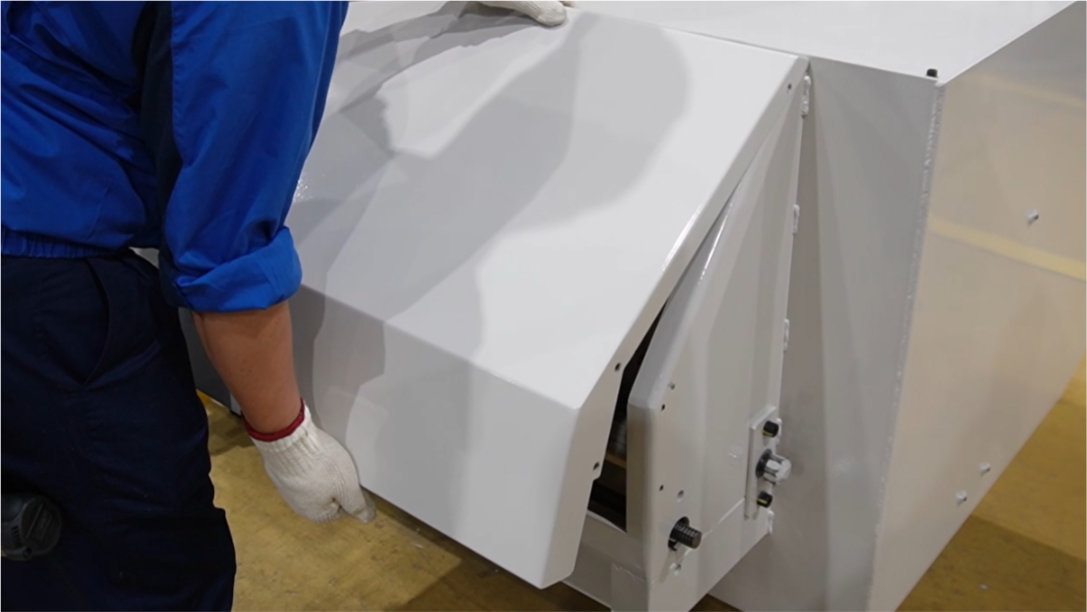

セーフティーカバー、テールカバーを取付ける
六角レンチ
注意事項
