28. 【アタッチ交換】サイドアーム式スクレーパーコンベヤ
2025-12-1 更新
動画マニュアル
目次
- 作業人数1人
- 所要時間40分
- 作業を始める前に必ず、MC、コンベヤの電源を切り、コンベヤが完全停止していることを確認してください。重大な事故につながる可能性があります。
- 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を必ず着用してください。
- 不明な点は、弊社までお問い合わせください。(TEL:076-274-1188)
作業内容
注意事項
STEP1
作業内容

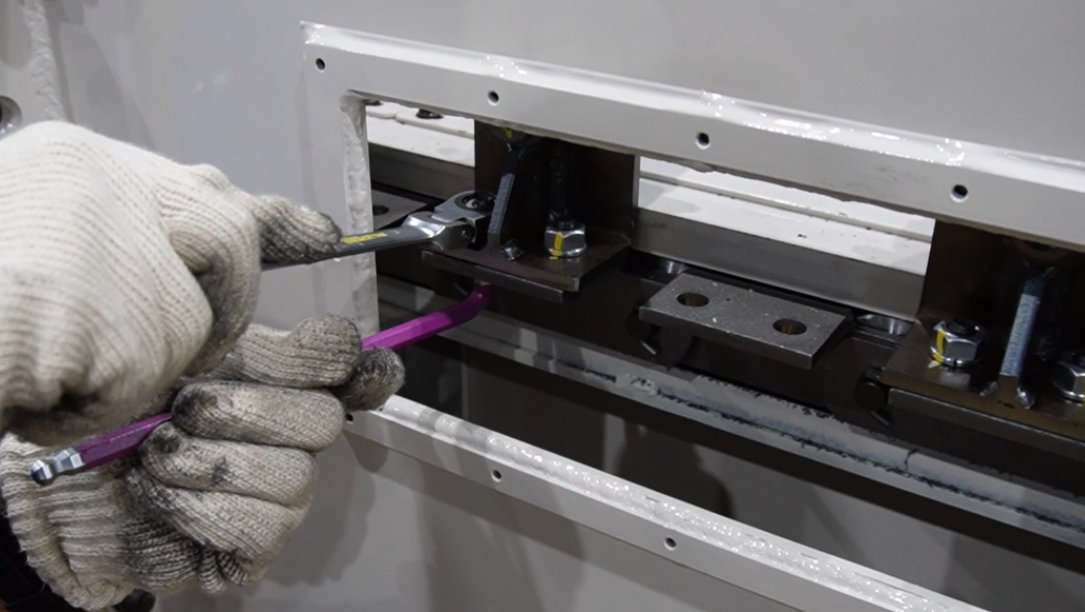

点検窓、パッキンを取外す
六角レンチ
注意事項
STEP2
作業内容
スプリングピンを取外す
スクレーパーシャフトにあるスプリングピンを取外します。
ピンポンチ（5mm、6mmよりも太い物）、ハンマー
注意事項
STEP3
作業内容
スクレーパーシャフト、カキ板を取外す
注意事項
- 手を挟まないように注意してください。
STEP4
作業内容

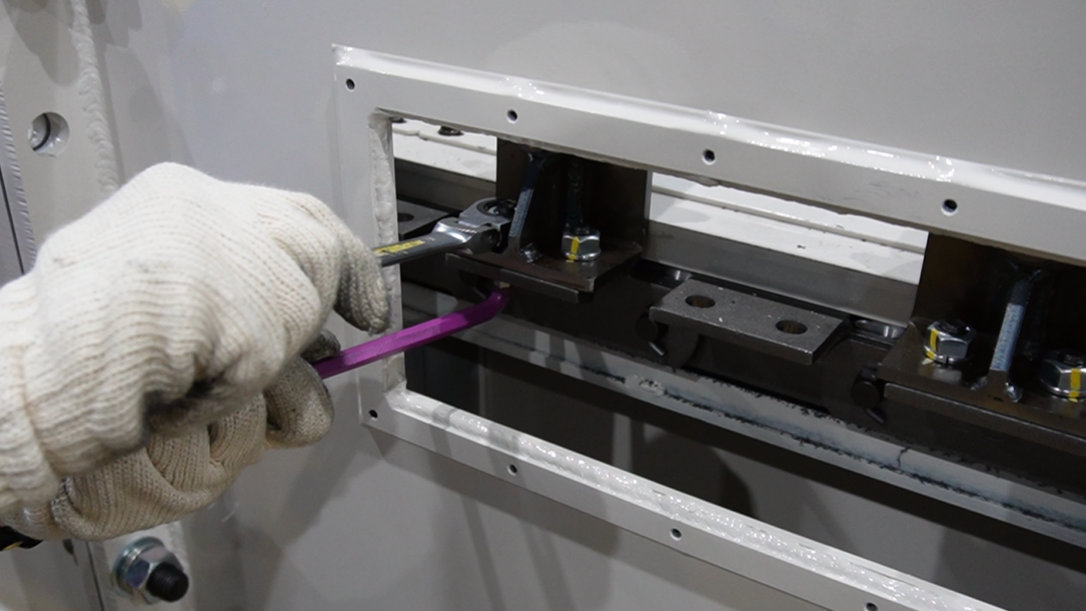

リンクプレートからスクレーパーアタッチを取外す
六角レンチ、眼鏡レンチ
注意事項
STEP5
作業内容

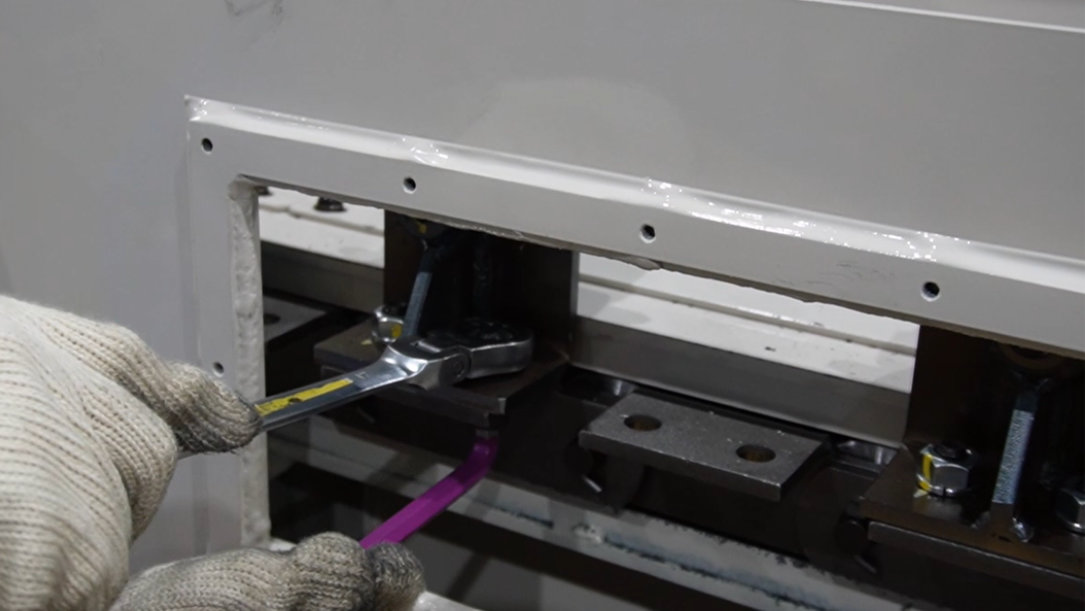

リンクプレートに新しいスクレーパーアタッチを取付ける

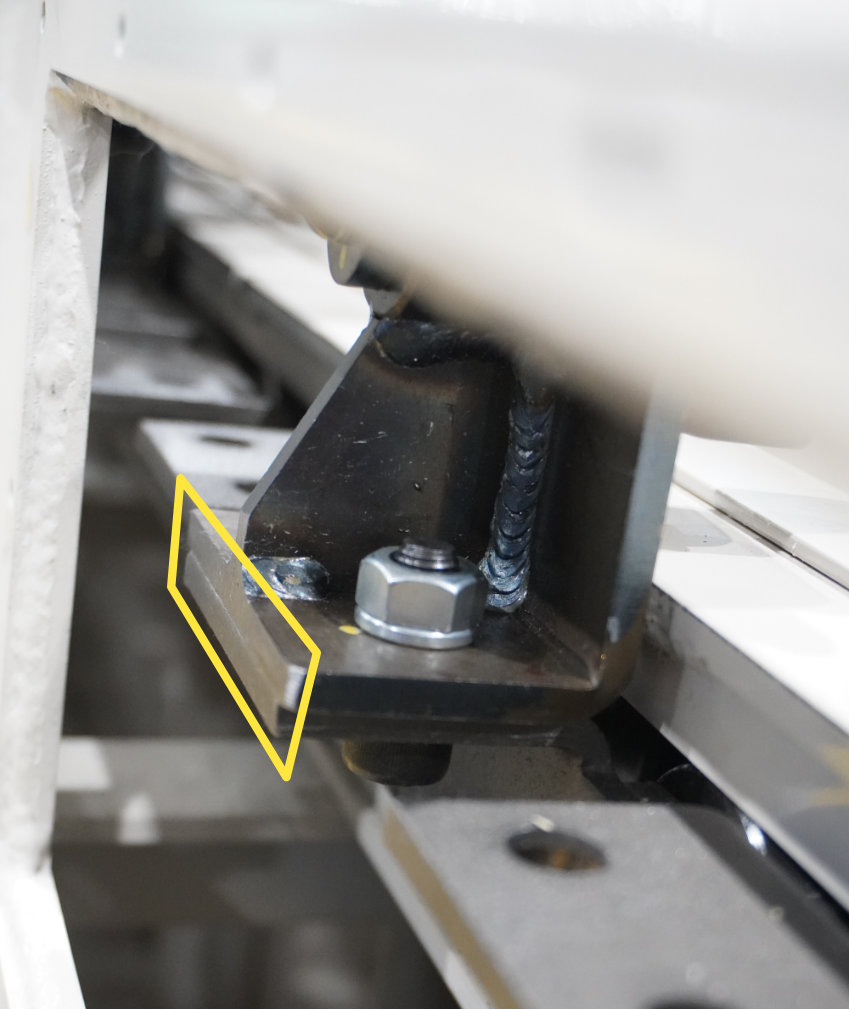

リンクプレートとスクレーパーアタッチの側面が平行になるように取付けてください。
六角レンチ、眼鏡レンチ
注意事項
STEP6
作業内容
スクレーパーシャフト、新しいカキ板を取付ける
注意事項
- 手を挟まないように注意してください。
STEP7
作業内容
スプリングピンを取付ける
スクレーパーシャフトにスプリングピンを取付けます。
ピンポンチ（6mmよりも太い物）、ハンマー
注意事項
STEP8
作業内容
点検窓、パッキンを取付ける
六角レンチ
注意事項
