4-1.メッシュフィルター交換(点検窓からの作業)

2024-1-12 更新

メッシュが詰まったり破れたりした場合の、点検窓からのメッシュフィルター交換の手順です。

使用工具

六角レンチ

PDFダウンロード

  • 作業人数1人
  • 所要時間20分
注意事項
  • 作業に適した格好で行ってください。また、保護帽・保護眼鏡・保護手袋・安全靴を着用してください。
  • 装置の電源を入れ、コンベヤを手動で運転できるように準備してください。
  • メッシュは破れやすいので取り扱いには十分注意してください。破れやひっかき傷などがついたものは絶対に使用せずに新しいものと交換してください。
  • ボルトをドラム下に落下させた場合は、必ず回収してください。ドラム駆動部に噛み込んでしまうと故障の原因となります。
  • ご不明な点は、弊社にお問い合わせください。(TEL:076-274-1188)
作業内容
注意事項
STEP1

作業内容

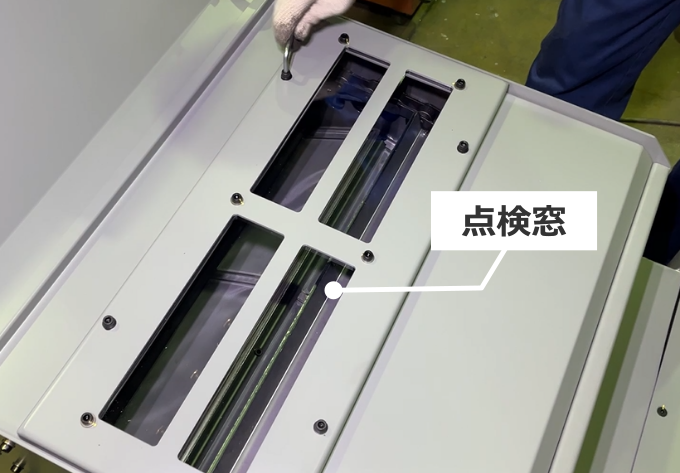

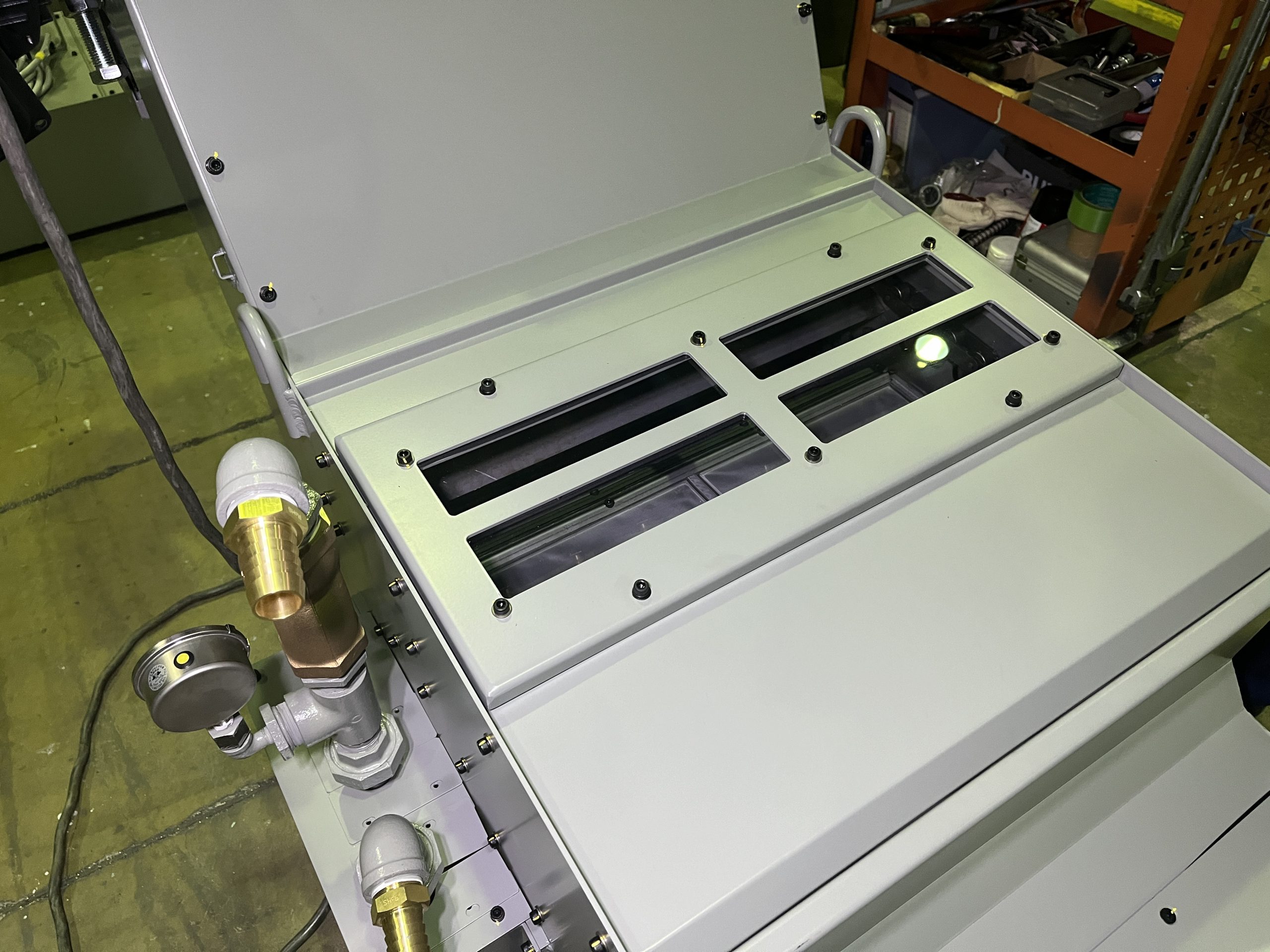

点検窓を外す

点検窓からのメッシュフィルター交換が困難な場合は、
4-2.メッシュフィルター交換(点検窓から作業できない場合)をご参照ください。

六角レンチ

注意事項

STEP2

作業内容

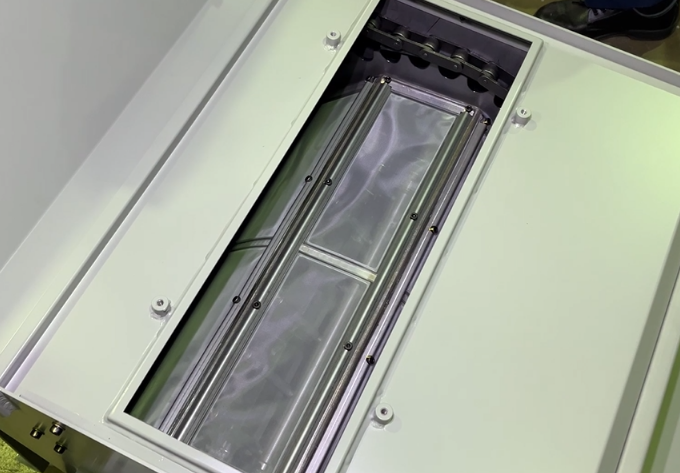

交換したいメッシュフィルターが真上にくるまでコンベヤを動かす

チェーンのカキ板がメッシュフィルターの上にあって取外しが困難な場合は、そのままドラムを1~2回転させ、カキ板の位置をずらしてください。

注意事項

・ドラムを回転させる場合は、巻き込み等に十分注意し、安全を確認してから作業を行ってください。

STEP3

作業内容

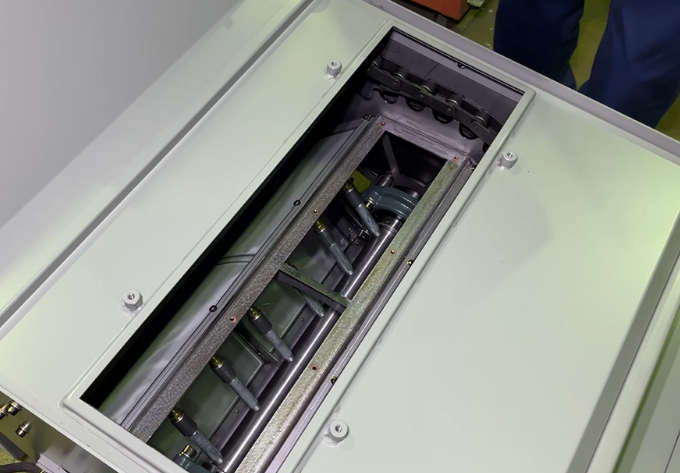

メッシュフィルターの周囲のボルトを外して、メッシュフィルターを外す

動画で使われているビニール枠のメッシュフィルターの他に鉄枠のメッシュフィルターもあります。↓

null

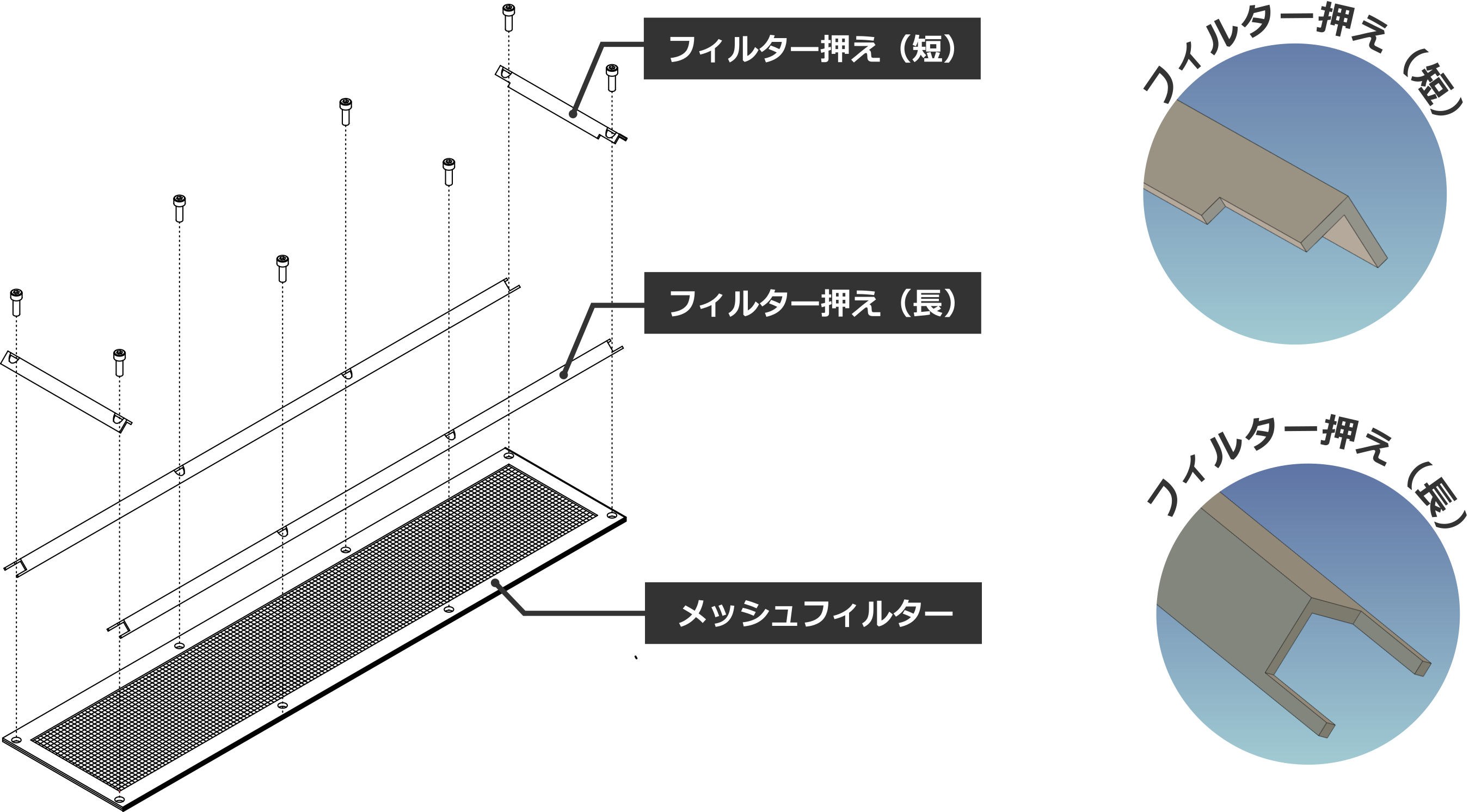

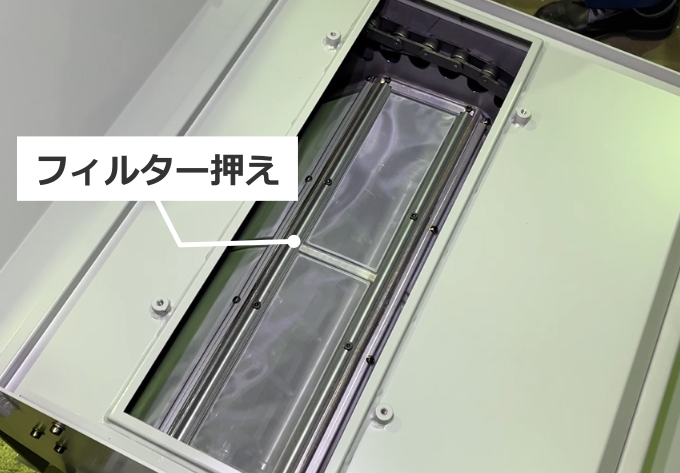

ビニール枠のメッシュフィルターにのみフィルター押えがあります。フィルター押えには、切り欠きがあります。取り外す際は、フィルター押え(短)⇒フィルター押え(長)の順で取り外してください。











六角レンチ

注意事項

・メッシュフィルターの交換時は、機械電源を落としコンベヤが回らない状態にしてください。

STEP4

作業内容

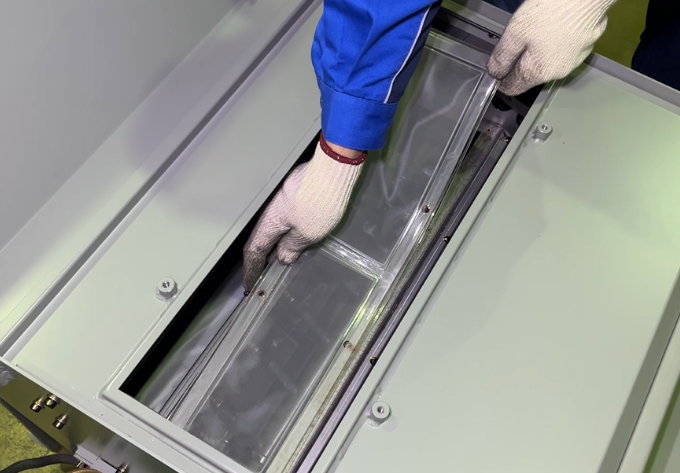

新しいメッシュフィルターを取付ける

メッシュフィルターの裏表
おもて:ふくらみがある
うら:平らになっている

フィルター押えには、切り欠きがあります。フィルター押えを取付ける際は、取付けた際と逆手順で、フィルター押え(長)⇒フィルター押え(短)の順で取付けてください。

六角レンチ

注意事項

・メッシュフィルターには、裏表があります。裏表を間違えて取り付けないように注意してください。

STEP5

作業内容

他にも交換したいメッシュフィルターがある場合は、STEP2~4の作業を行う

六角レンチ

注意事項

STEP6

作業内容

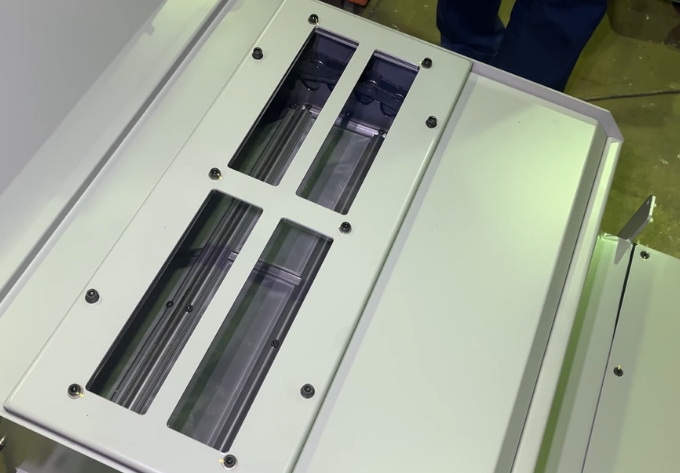

点検窓を取付ける

六角レンチ

注意事項
